      30度梯形丝杠组件 法兰型螺帽 固定侧+自由侧 标准型 发黑处理

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      材质

      表面处理

      产品选型

      D

      螺距

      L

      60~1200
      /0.5

      S

      2~100
      /0.5

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量()：

      起订量：0

      , 加量幅度：0

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        3D预览

        可选加工参数

        产品问答

        材质图

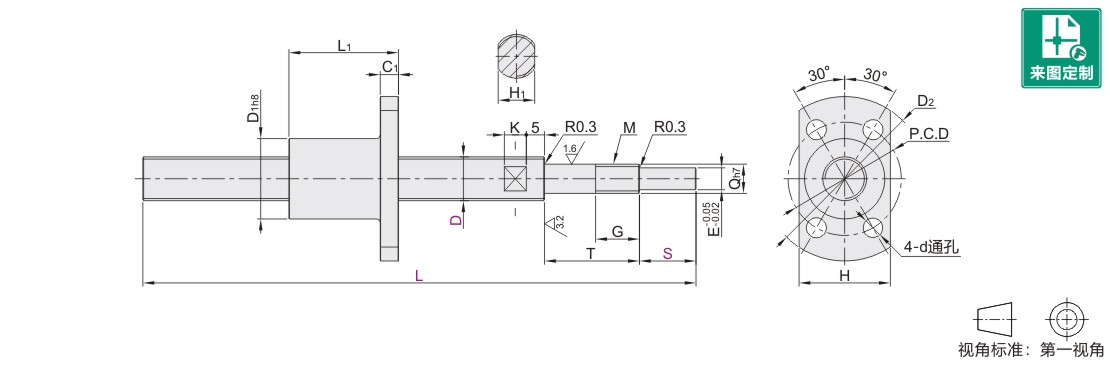

        参数图

        材质图
        代码 类型
        		 螺纹
        旋向        		 材质 表面处理
        丝杠 螺帽 丝杠
        LJG31 固定侧+自由侧 法兰型
        螺帽        		 右旋 S45C 黄铜 发黑
        LJG32 SUS303 —





        参数图



        选型表

        型号 螺距
        		 最小单位0.5 螺帽尺寸 丝杠尺寸 轴向
        间隙        		 径向
        间隙        		 动态
        容许推力KN        		 理论
        传动
        效率
        代码 丝杠
        轴径D
        		 L S D1 L1 D2 C1 P.C.D d H T Q G M E H1 K
        LJG32 10 3 60～499 2～40 20 24 37 5 26 4.3 23 27 6 6 M6×0.75 5 8 5 0.1mm
        以内        		 0.3mm
        以内        		 2.5 ≈32%

        LJG31
        LJG32

        		 12 2 70～1000 2～100 22 30 45 5 31 5.3 25 26 8 12 M8×1.0 6 10 3.9
        3
        14 3 29 10 13 M10×1.0 8 12 7 4.5 ≈39%
        16 3 80～1200 28 35 52 6 38 6.3 31 12 M12×1.0 10 14 8 6.62 ≈35%
        4 12
        (有牙痕)
        20 4 100~1200 32 40 57 42 35 34 15 15 M15×1.0 12 17 9.8 ≈37%
        25 5 36 50 62 7 47 41 23 14.2



        L>L1+T+S。
