      内六角圆柱头带挡块螺钉 调节型尾部平端型 挡块材质低弹性橡胶 全牙 粗牙

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      M

      L

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量(PCS)：

      起订量：1PCS

      , 加量幅度：1PCS

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型
        		 螺纹
        		 主体
        		 挡块
        		 附件(六角螺帽)
        材质 表面处理 强度等级 材质 硬度 颜色 材质 表面处理 数量
        TDC71 调节型 内六角
        圆柱挡块        		 粗牙 SUS304 — — 低弹性橡胶 肖氏A57 黑色 SUS304 — 1PCS



        挡块采用烧结工艺。
        适用支撑大型工件。

        螺母T厚度标准：依据DIN 934。

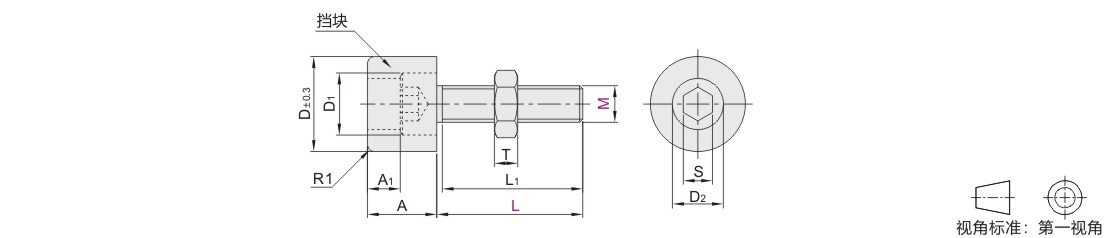

        参数图





        选型表

        型号
        		 L
        		 L1
        		 A
        		 A1
        		 D
        		 D1
        		 D2
        		 S
        		 T
        		 冲击吸收量
        (kgf·cm)
        		 耐负载
        (kgf)
        代码 M max min
        TDC71 4 10  16  20  25  30* 全螺纹(20) 8.2 4.2 11 7 5 3 3.2 2.9 0.055 2.4
        5       16  20 全螺纹 9.5 4.5 13 8.5 7 4 4 3.7 0.072 3
        6       16  20  25  30  40* 全螺纹(24) 11 5 18 10 8 5 5 4.7 0.197 7.4
        8                   25  30 全螺纹 13.7 5.7 20 13 9 6 6.5 6.14 0.272 8.8
        10                         30  40  50* 全螺纹(32) 15.6 5.6 25 16 12 8 8 7.64 0.444 14.4



        带*L尺寸的L1值为( )内尺寸，并非全螺纹。

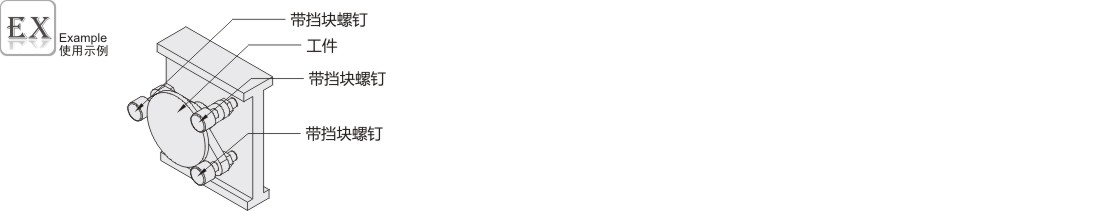

        使用示例





         作为机械手的夹具夹取工件。
