      国产拖链 加强型 内高20 桥式/全封闭式 内外径打开

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      横梁形状

      产品选型

      F

      R

      N

      1~9999
      /1

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量()：

      起订量：0

      , 加量幅度：0

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图

        拖链

         代码 类型  开口方向 横梁 腔数 材质 颜色 允许温度 阻燃等级 附件
        VBP01 20系列拖链
        		 内外径打开
        		 桥式
        		 单腔
        		 工程塑料
        		 黑色
        		 -20°C~80℃
        		 UL94-HB
        		 接头
        VBP02 全封闭式





        -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



        接头

         代码 类型
        		 材质 颜色 允许温度 阻燃等级
        VEP01 加强型
        20系列拖链用
        		 方型 工程塑料
        		 黑色
        		 -20°C~80℃
        		 UL94-HB





        -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

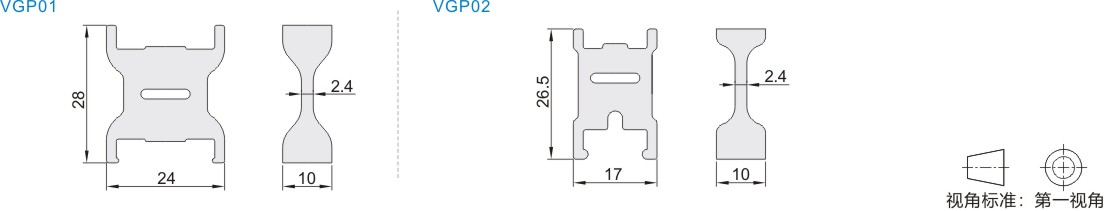

        分隔片

         代码 类型
        		 材质 颜色 允许温度 阻燃等级 适用
        拖链代码
        VGP01 加强型
        20系列拖链用        		 工程塑料
        		 黑色
        		 -20°C~80℃
        		 UL94-HB
        		 VBP01
        VGP02 VBP02

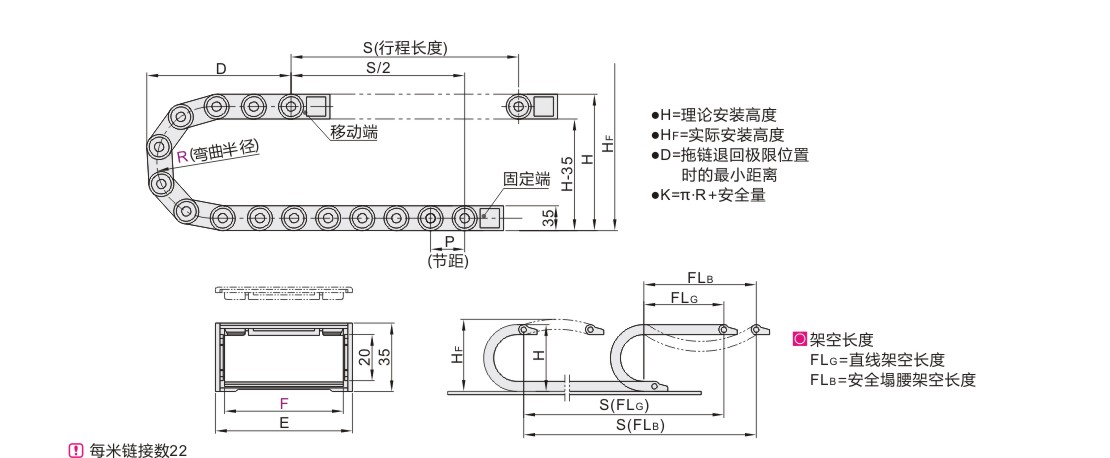

        参数图



        拖链

        型号
        		 弯曲
        半径R
        		 链节数
        N
        		 接头
        		 安装尺寸
        		 实际安装
        高度HF
        		 外宽
        E
        		 节距
        P
        		 最大电缆
        直径
        		 最大架空
        长度(m)
        		 最大允许
        行程(m)
        		 最大允许
        垂直悬挂(m)
        		 重量(kg/m)
        代码 内宽F H D K VBP01 VBP02
        VBP01
        VBP02        		 38 (55) 1~ VEP01-F38
        		   145  120  290 175 56 46 17 1 60 25 ≈0.82 ≈0.92
        75   185  140  350 215
        100   235  165  430 265
        50 (55) VEP01-F50   145  120  290 175 68 ≈0.9 ≈1.04
        75   185  140  350 215
        100   235  165  430 265
        60 (55) VEP01-F60   145  120  290 175 78 ≈1.06 ≈1.17
        75   185  140  350 215
        100   235  165  430 265
        75 (55) VEP01-F75   145  120  290 175 93 ≈1.18 ≈1.31
        75   185  140  350 215
        100   235  165  430 265





        VBP02无( )内规格。

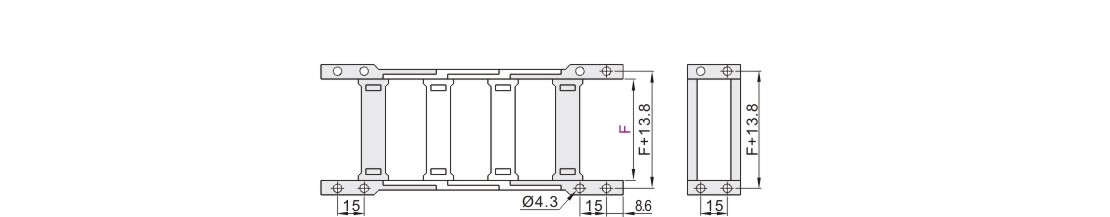

        接头

        型号
        代码 内宽F
        VEP01 38
        50
           60
            75
