      怡合达自营 多级真空发生器 单体 大流量型 螺纹连接型 内置消音器 高级塑胶材质 单体

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 1 项未选择

      重置

      代码

      产品选型

      喷嘴直径

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量(PCS)：

      起订量：1PCS

      , 加量幅度：1PCS

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 标准附件
        WEF11 单体 大流量型 内置消音器



        技术参数

        使用流体 过滤后的压缩空气
        最大真空度(kpa) -85
        供气压力(bar) 4~6
        最大流量(L/Min) 220
        工作温度(℃) -20~80
        噪音(dBA) 50~68



        产品特点
        ● 结构紧凑 ，壳体轻巧 ，可直接安装在吸盘上；
        ● 多级发生器产生真空 ，流量大；
        ● 可在耐腐蚀性环境和酸性环境下使用。

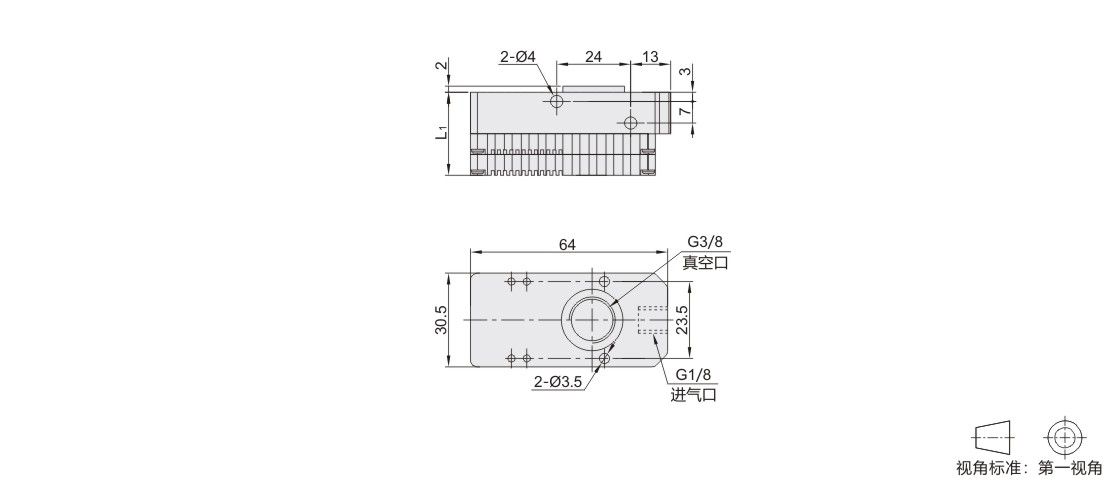

        参数图



        选型表

        型号 L1 不同真空度（-Kpa）的真空流量（L/min） 不同真空度（-Kpa）的抽气时间（S/L）
        代码 喷嘴直径 0 10 20 30 40 50 60 70 80 10 20 30 40 50 60 70 80
        WEF11 0.5 20.2 37 26 16 14 10 8 6 2.4 0.66 0.218 0.056 1 1.576 2.356 3.44 5.27 10.216
        1 140 52 31 28 20 16 12 4.8 1.32 0.109 0.278 0.5 0.788 1.178 1.72 2.635 5.158
        2 27.4 149 99 62 54 40 32 22 10.5 2.7 0.054 0.139 0.25 0.394 0.589 0.86 1.317 2.579
        3 34.6 220 147 92 73 60 47 32 16 4.1 0.041 0.104 0.186 0.295 0.441 0.647 0.898 1.935
