图片仅供参考，请以已选的规格为准
OPTEX 激光传感器 模拟量输出型 漫反射型 有效检测距离250~2500mm
品牌名称：
OPTEX
条件筛选：
类型 模拟量输出型
检测方式 漫反射型
检测距离（mm） 250~2500
产品型号：
ZHR14
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR14 | 模拟量输出型 | 漫反射型 |
特点
采用TOF（Time Of Flight）飞行时间技术。不受物体表面状态、倾斜角度及不同颜色影响；
追加搭载显示面板机型。

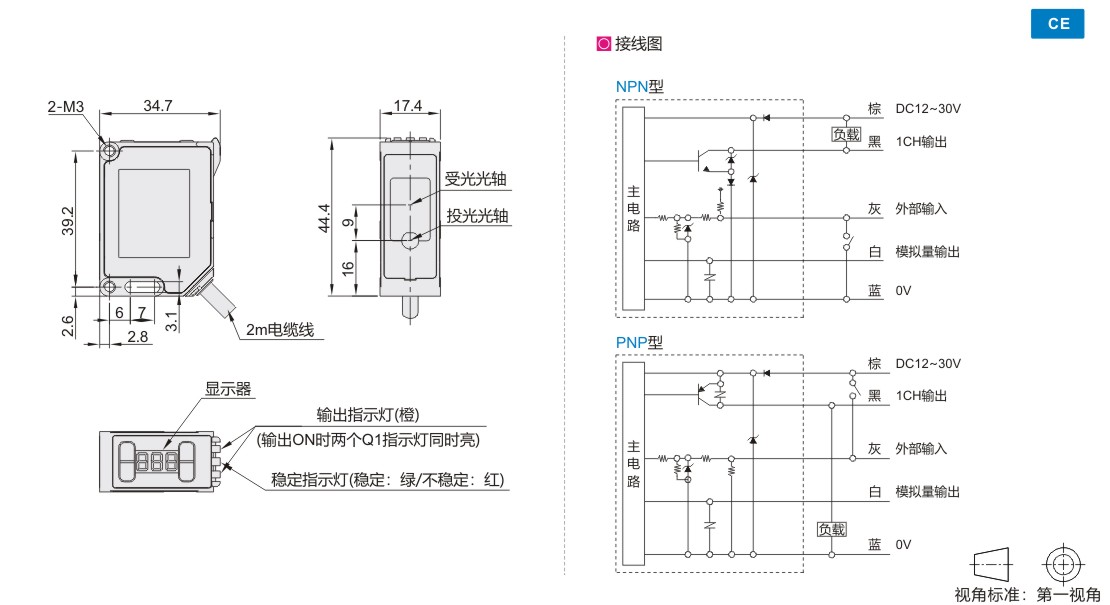

参数图
选型表
| 型号 | 检测距离 | 电源电压 |
| 代码 | ||
| ZHR14 | 0.25~2.5m | DC12~30V±10% |
技术参数
| 类型 | 模拟量输出型 | |
| 光源 | 介质·波长 | 红色半导体激光二极管(波长：650nm，最大输出功率：64mW，投光脉冲:7ns，投光周期：11.11MHz) |
| 平均输出功能 | 390μW以下 | |
| 激光等级 | CLASS1(IEC/JIS/FDA) | |
| 光斑尺寸 | Ø10mm(距离2.5m处) | |
| 采样周期/响应时间 | 200μs/0.5ms以下(平均采样次数1次时) | |
| 滞后现象 | 15%以下 | |
| 灵敏度调整 | 示教式(示教后可手动调整) | |
| 指示灯 | 输出指示灯(橙)/稳定指示灯/激光关闭指示灯：绿/红/灭灯 | |
| 数字显示屏 | 7段3位LED(单位：cm) | |
| 外部输入 | 激光关闭控制/外部示教输入可切换 | |
| 开关量输出 | 输出通道 | 1CH输出 |
| 稳定输出 | 1CH输出可切换为稳定输出(设定项目里切换) | |
| 类型 | 集电极开路(NPN/PNP功能内切换)，Max.100mA/DC30V，残留电压1.8V以下 | |
| 输出方式 | 常开/常闭模式切换 | |
| 模拟量输出 | 电流输出 | 4~20mA负载阻抗：300Ω以下 |
| 电压输出 | 反接保护、过电流保护 | |
| 保护电路 | 0~10V 输出阻抗：100Ω以下 | |
| 消耗电流 | 60mA以下 | |
| 适用法令 | EMC | EMC指令(2014/30/EU) |
| RoHS | RoHS指令(2011/65/EU)，中国RoHS(指令第32号) | |
| 安全 | FDA规则(21CFR1040.10或1040.11) | |
| 适用规格 | EN 60947-5-7/IEC 60825-1 | |
| 环境温度/湿度 | -10~+50℃/35~85%RH(无结霜、冰冻) | |
| 环境照度 | 太阳光:4000Lx以下/白炽灯:3000Lx以下 | |
| 抗震动 | 10~55Hz，双振幅1.5mm，X、Y、Z各方向2小时 | |
| 耐撞击 | 500m/s²(约50G)，X、Y、Z各方向3次 | |
| 保护等级 | IEC规格IP67 | |
-
