回转支撑轴承内齿型

品牌名称：

怡合达

条件筛选：

材质 GCr15

精度 P5

密封方式轴承两面带橡胶密封圈

外部形状内齿型

种类筛选回转支撑轴承

参数筛选：

D（外径）

d（内径）

产品代码：

有 7 个备选型号

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	轴承精度	轴承材质	型号解析
BNA	内齿型	P5	SUJ2	V:四点接触球 I:内齿型

参数图

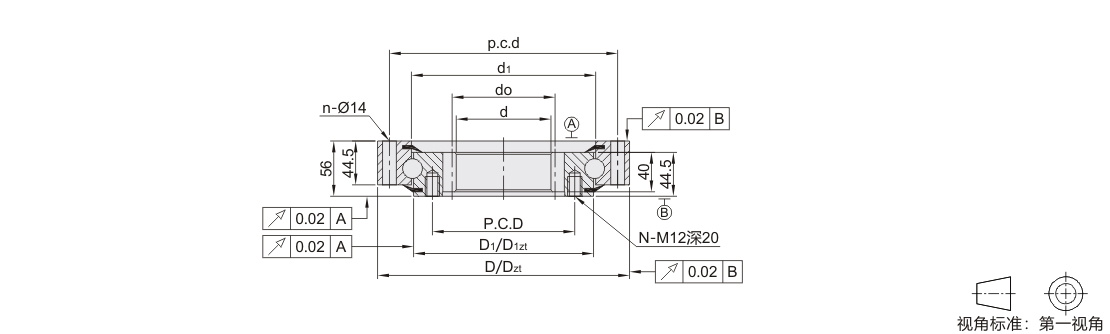

选型表

型号		基本尺寸									齿轮参数			安装尺寸				基本额定负载(KN)				游隙(mm)
代码	轴承型号	外径 D		外圈止口 Dzt	内径 d	外圈外径 d1		内圈外径 D1		内圈外径止口 D1zt	分度圆 do	模数 M	齿数 Z	外圈		内圈		轴向		径向		径向	轴向
														外圈		内圈		轴向		径向
														p.c.d	安装孔数量n	P.C.D	安装孔数量N	Ca	Coa	Cr	Cor
BNA	VSI200414	486	0 -0.5	484	325	415.5	+0.5 0	412.5	0 -0.5	411	335	5	67	460	24	375	24	169	560	111	248	0~0.05	0~0.08
	VSI200544	616	0 -0.5	614	444	545.5	+0.5 0	542.5	0 -0.5	541	456	6	76	590	32	505	32	188	740	123	325
	VSI200644	716	0 -0.6	714	546	645.5	+0.6 0	642.5	0 -0.6	641	558		93	690	36	605	36	200	880	131	385
	VSI200744	816	0 -0.6	814	648	745.5	+0.6 0	742.5	0 -0.6	741	660		110	790	40	705	40	211	1010	138	445
	VSI200844	916	0 -0.6	914	736	845.5	+0.6 0	842.5	0 -0.6	841	752	8	94	890	40	805	40	222	1150	145	510
	VSI200944	1016	0 -0.7	1014	840	945.5	+0.7 0	942.5	0 -0.7	941	856		107	990	44	905	44	231	1280	151	570
	VSI201094	1166	0 -0.7	1164	984	1095.5	+0.7 0	1092.5	0 -0.7	1091	1000		125	1140	48	1055	48	244	1490	160	660

产品概述

代号含义

产品特点

产品使用注意事项

产品安装指引

应用案例

产品概述

精密转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷的特殊结构的中大型轴承。
一般情况下，轴承自身带有安装孔、润滑油孔和密封装置，可以满足不同工况条件的需求。

代号含义

BEA - VSA 20 0544
① ② ③ ④

①内部代号：产品类型代号，BEA表示回转支撑轴承外齿型，BNA表示内齿型

②产品类型代号：区分不同产品系列，具体可查询产品表内容；

③前两位数字：标准滚动体直径；

④后四位数字：产品节圆直径。

产品特点

回转支撑轴承依照滚动体结构，分为交叉滚子转盘轴承（未上型，可定制）与四点接触球转盘轴承两个系列，
依照齿轮形式，可分不带齿圈、带内齿和带外齿三个类型，可以安装密封、小范围调整游隙力矩大小、定制精度等，以适配各种工况需求。

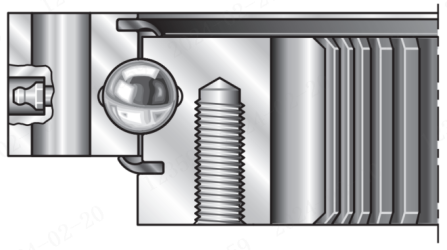

内齿型BNA 外齿型BEA

产品使用

1.润滑
（1）轴承出厂时滚道内已经注有足量的优质锂基润滑脂（GB/T 7324-2010），回转支承轴承的润滑应该定期维护，
球类轴承一般100小时加一次油，滚柱类轴承每50小时加一次油。特殊环境（例如热带、灰尘多、温差大等）以及连续运转工况，需缩短润滑周期；
（2）客户应综合工作因素选择最合适的润滑脂，常规环境下可采购Shell Alvania EP(LP)2等轴承专用油脂；
（3）齿轮啮合面也为润滑考虑部分，应经常清楚齿面杂物，并加以润滑。

2. 使用温度
受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下。
注意：高于以上推荐使用温度，请向我司咨询。

3.储存
回转支承轴承外表面涂有防锈油，其防锈期一般为六个月，对于超过六个月贮存期的产品应重新进行防锈包装或采取其它贮存措施。

产品安装

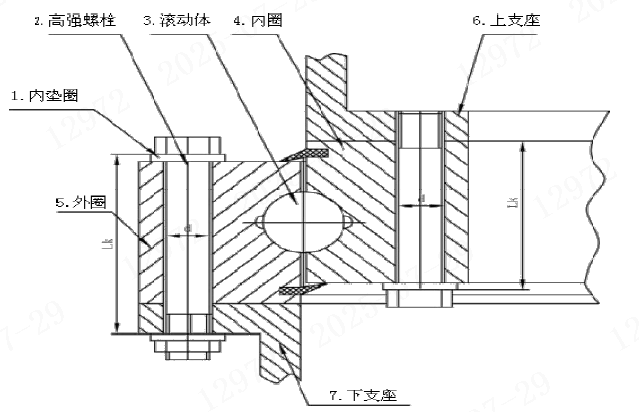

1. 安装示意图

（1）安装配合支架一般采用筒形结构，筒壁与轴承滚道中心对齐为好。

2.安转螺栓
（1）螺栓拧紧方式按主机涉及规定，应保证一定的预紧力，除非特殊规定，一般预紧力应为螺栓屈服极限的0.7 倍。
拧紧时允许在螺纹处少许涂油。预紧扭矩或预紧力见表。

螺栓规格 (GB/T5782-2016 GB/T5783-2016）	安装孔直径（mm）	螺栓强度等级（GB/T3098.1-2010）


		8.8	10.9
		螺栓材料的屈服强度极限σsmin(N/mm2)
		640	900
		预紧力矩MA（Nm）
M10	11	44	62
M12	13.5	77.5	110
M14	15.5	120	170
M16	18	190	265
M18	20	260	365
M20	22	370	520
M22	24	500	700
M24	26	640	900
M27	30	950	1350
M30	33	1300	1800
		预紧力FA(10^3N)
M33	36	293	412
M36	39	344	484
M39	42	414	581
M42	45	473	665
M45	48	553	777
M48	52	623	876
M52	56	749	1054
M56	62	863	1214
M60	66	1008	1418
备注：当螺栓尺寸不符合以上国标规定时，取值需另行计算；螺栓头部与被夹紧面之间的总摩擦系数u=0.14，螺纹少于轻油润滑。

（2）拧紧螺栓应在180°方向对称的连续进行，最后通过一遍，保证圆周上的螺栓有相同的预紧力。

（3）回转支承首次运转100 小时后，应检查螺栓的预紧力，以后每运转500 小时检查一次，必须保持足够的预紧力。

3.安装注意事项

（1）保持安装和使用环境干燥、整洁：
随动器是精密的机械元件，在安装前和安装过程需留意避免灰尘、污染物和潮气入侵。污染物会损害轴承的运行性能和工作寿命。
不要过度冷却轴承，冷凝产生的湿气会导致轴承和轴承座发生锈蚀。安装区域必须保持清洁和没有灰尘。安装时不要直接接触产品，避免汗液、水分附着轴承表面，造成锈蚀。
后期使用需要定期维护保养。由于无表面处理，选用轴承钢时，轴承表面易生锈。

（2）正确使用安装工具：
感应加热器：注意加热温度不能超过润滑脂或密封的使用温度。
加热柜：一般加热到+80℃。机械或液压装置：使用覆盖轴承套圈端面整个圆周的安装套。
榔头和安装套：敲击应作用与安装套整个环面。
禁止安装力通过滚动体传递。必须避免直接敲击轴承内外圈。确保安装过程中不会破坏密封。

例：公差使用过盈配合时，采用压装设备将轴承压在轴上，安装内圈时，应注意压装力均匀分布在内圈的端面上。

应用案例

回转支撑轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷的中大型轴承。
具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，广泛应用于精密磨床、激光卡盘、医疗设备、回转台和复盘、雷达等装置，应用十分广泛。
