图片仅供参考，请以已选的规格为准
FKB（泛科） 带座轴承 冲压型 标准型 菱形座外球面球轴承
品牌名称：
FKB
条件筛选：
产品名称 菱形座外球面球轴承
轴承材质 GCr15
制作工艺 冲压型
轴承座凹球面公差 过渡配合
轴承座外形 菱型
轴承座材质 优质碳素结构钢
产品代码：
有 5 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质
|
表面处理
|
|
| 轴承座 | 轴承 | 轴承座 | ||
| SBPFL...-FKB | 菱形座外球面球轴承 | 优质碳素结构钢 | GCr15 | 镀锌 |

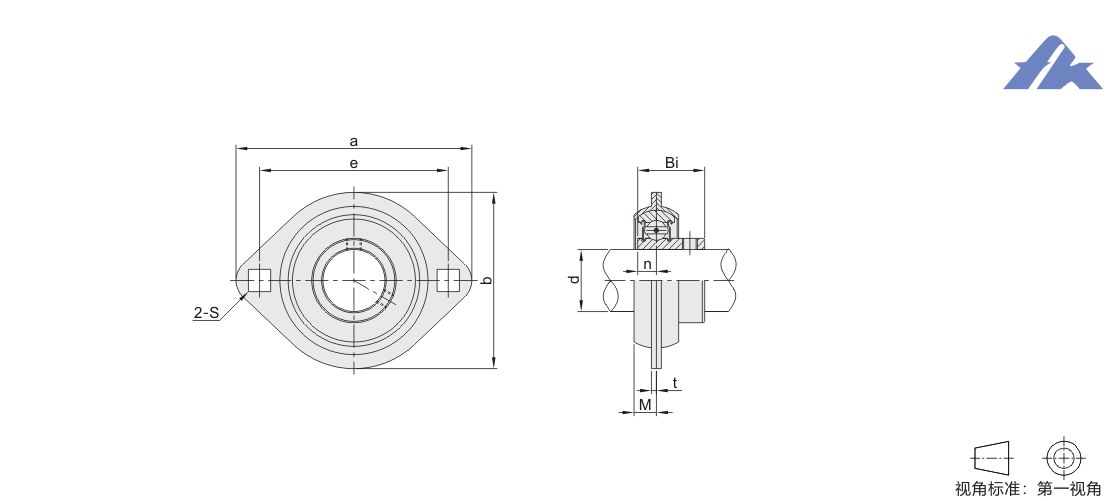

参数图
选型表
| 代码 | d |
a |
e |
M |
b |
t |
S |
n |
Bi | 螺栓 |
紧定扭力 (N.m) |
额定负载(N) |
重量 (kg) |
|
| Cr(动) | Cor(静) | |||||||||||||
| SBPFL201-FKB | 12 | 81 | 63.5 | 7 | 59 | 2 | 7.1 | 6 | 22 | M6 | 4 | 9600 | 4600 | 0.18 |
| SBPFL202-FKB | 15 | |||||||||||||
| SBPFL203-FKB | 17 | |||||||||||||
| SBPFL204-FKB | 20 | 90 | 71.5 | 8 | 67 | 9 | 7 | 25 | M8 | 8 | 12800 | 6650 | 0.22 | |
| SBPFL206-FKB | 30 | 113 | 90.5 | 9 | 84 | 2.6 | 11 | 8 | 30 | M10 | 17 | 19450 | 11250 | 0.4 |
-
