        明纬 开关电源 RST系列 平板式安装 带PFC功能薄型 单组输出 功率10000W

        品牌名称：

        明纬

        条件筛选：

        类型 带PFC功能薄型
        系列 RST系列
        安装方式 平板式安装
        功率（W） 10000
        输出类型 单组输出
        种类筛选 开关电源

        参数筛选：

        输出通道CH1电压

        输出通道CH1电流（A）

        产品代码：

        有 3 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            系列 类型 输出类型 额定功率(W)
            RST-10000系列 平板式安装 单输出型 10000



            特性：
            3相3线 △AC196~305V或3相4线Y AC340~530V宽范围输入；
            内建主动式PFC功能，效率高达90.5%；
            内建直流风扇强制冷却；
            输出电压和恒流值可调，主动式并联可达20000W(3+1)；
            具有遥控开关/遥感功能/辅助电源/警报信号输出；
            种类：短路/过负载/过电压/过温度/风扇报警；
            5年保固。

            应用：
            工业控制或自动化装置；
            测试和测量仪器；
            激光相关类机器；
            老化设备、恒流源；
            RF应用程序；
            电动自行车或汽车充电器。



            安装支架需在配件处另行选购。

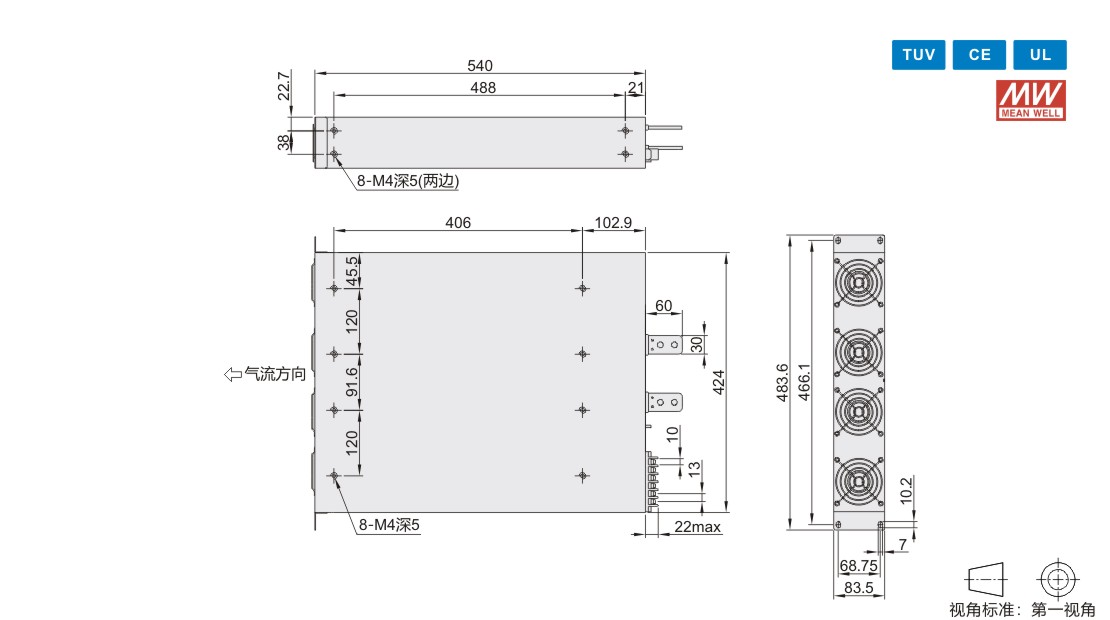

            参数图



             选型表

            代码 功率(W) 输出电压(V) 额定输出电流(A) 输入电压范围(V) 组别
            RST-10000-24 10000 DC24 400 3相3线/△196-305VAC或
            3相4线/Y形340-530VAC            		 单组
            RST-10000-36 DC36 276
            RST-10000-48 DC48 210



            性能表

            代码 RST-10000-24 RST-10000-36 RST-10000-48
            输出 直流电压 24V 36V 48V
            额定电流 400A 276A 210A
            电流范围 0~400A 0~276A 0~210A
            额定功率 9600W 9936W 10080W
            纹波与噪声(最大) 150mVp-p 200mVp-p 200mVp-p
            电压调整范围 23.5 ~28.8V 35 ~43.2V 47 ~57.6V
            可以通过内部电位器调整
            电压精度 ±1.0% ±1.0% ±1.0%
            线性调整率 ±0.5% ±0.5% ±0.5%
            负载调整率 ±0.5% ±0.5% ±0.5%
            启动、上升时间 2200ms, 80ms (满载时)
            保持时间(Typ.) 20ms/230VAC(75%负载)    14ms/230VAC (满载时)
            输入 电压范围 3ψ 3-wire / △ 196 ~305VAC or 3ψ 4-wire / Y 340 ~530VAC
            频率范围 47~63Hz
            效率因子(Typ.) 0.95/230VAC(400VAC) (满载时)
            效率(Typ.) 88.50% 89.50% 90.50%
            交流电流(Typ.) 30A/230VAC(3ψ 3-wire / △)   18A/400VAC(3ψ 4-wire / Y)
            浪涌电流(Typ.) 150A/230VAC(3ψ 3-wire / △)   100A/400VAC(3ψ 4-wire / Y)
            漏电流 <7mA /△305VAC(Y 530VAC)
            保护 过负载 额定输出功率的100~112%
            用户可连续调整恒流限制或恒流限制迟5秒后关闭输出电压, 重启后恢复
            过电压 30~33.6V 45~50.4V 60~67.2V
            保护类型 :关断输出电压,重启后恢复
            过温度 关断输出电压, 温度下降后自动恢复
            功能 遥感 遥感对负载线压降补偿最大为0 .3V
            均流 可达20000W 或(1+1) 台并联
            辅助电源 12V@0 . 1A(仅当遥控开关时)
            遥控开关 通过电子信号或干触点 电源开启:开路  电源关断:短路
            输出电压调整 输出电压是允许在20~120%额定输出电压之间调整
            恒流值调整 续流值是允许在20~100%额定输出电流之间调整
            警报信号输出 AC fail, DC OK, fan fail, OTP
            环境 工作温度 -30~+70℃
            工作湿度 20~90% RH无冷凝
            存储温度 -40~+85℃
            存储湿度 10~95% RH
            温度系数 ±0.03%/℃ (0~50℃)
            耐振动 10~500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
            安规和
            电磁
            兼容            		 安全规范 UL62368-1, CAN/CSA C22 .2 No . 62368-1,
            TUV BS EN/EN62368-1, IS13252(Part 1)/IEC60950-1,
            EACTPTC 004认证通过
            耐压 I/P-O/P:3KVAC  I/P-FG:2KVAC  O/P-FG:0.5KVAC
            绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
            电磁兼容
            发射            		 参数 标准 测试等级/备注
            Conducted BS EN/EN55032(CISPR32) Class A
            Radiated BS EN/EN55032(CISPR32) Class A
            Harmonic Current BS EN/EN61000-3-2 —
            Voltage Flicker BS EN/EN61000-3-3 —
            电磁兼容
            抗扰度            		 BS EN/EN55024, BS EN/EN61000-6-2
            参数 标准 测试等级/备注
            ESD BS EN/EN61000-4-2 Level 3, 8KV air ;
            Level 2, 4KV contact
            Radiated BS EN/EN61000-4-3 Level 3
            EFT/Burst BS EN/EN61000-4-4 Level 3
            Surge BS EN/EN61000-4-5 Level 4, 4KV/Line-Earth;
            Level 3, 2KV/Line-Line
            Conducted BS EN/EN61000-4-6 Level 3
            Magnetic Field BS EN/EN61000-4-8 Level 4
            Voltage
            Dips and
            Interruptions            		 BS EN/EN61000-4-11 >95% dip 0.5
            periods,30% dip 25
            periods, >95%
            interruptions 250
             periods



            RST-10000是一款10KW的单组输出封闭式交流变直流电源供应器，整个系列承受3相AC宽频段输入（3相3线/△196-305Vac或3相4线/Y形340-530Vac）

                和在输出端提供满足工业应用的不同伏数的电压，各机型通过内置控温风扇风冷，整个系列能在70℃环境下工作，另外，RST-10000利用内建多种功能

                如输出电压可调整，均流，遥控开/关控制，辅助电源等功能提供多种设计灵活性。
