        明纬 开关电源MDR系列 导轨式安装 低空耗超薄型 单组输出 功率10W

        品牌名称：

        明纬

        条件筛选：

        类型 低空耗超薄型
        系列 MDR系列
        安装方式 导轨式安装
        功率（W） 10
        输出类型 单组输出
        种类筛选 开关电源

        参数筛选：

        输出通道CH1电压

        输出通道CH1电流（A）

        产品代码：

        有 3 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            系列 类型 输出类型 额定功率(W)
            MDR. 10系列 导轨式安装 单输出型 10



            特性：
              国际通用全范围交流输入；
              保护种类：短路/过负载/过电压；
              自然风冷：
              安装导轨：TS-35/7.5或TS-35/15；
              内置主动式DCOK信号；
              LED电源指示灯：
              空载功率损耗：<0.75W；
              100%满载老化测试：
              3年保固。

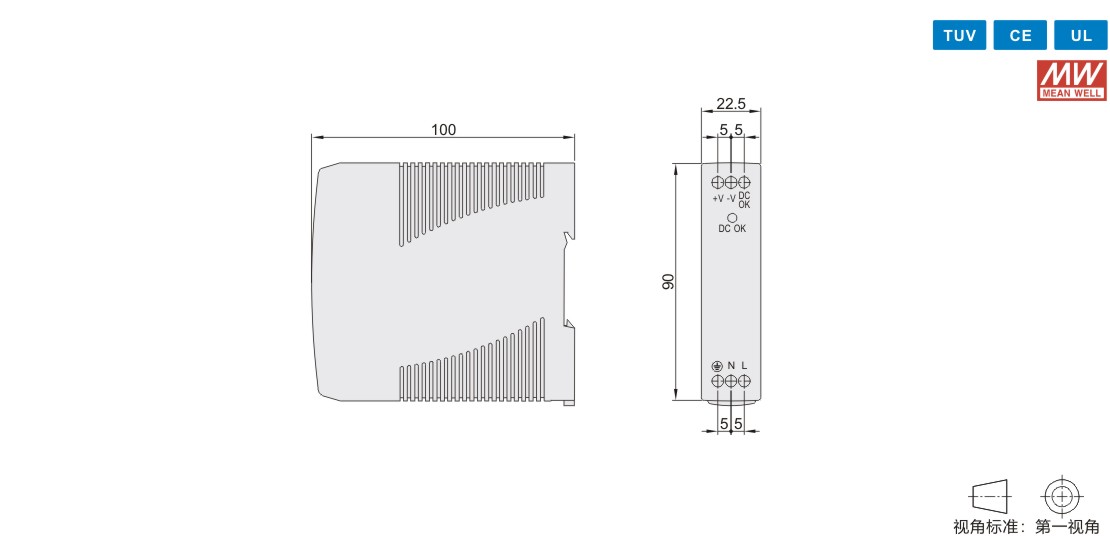

            参数图



            选型表

            代码 功率
            (W)            		 输出电压
            （V）            		 额定输出电流
            （A）            		 输入电压范围
            （V）            		 组别
            MDR-10-5 10 DC5 2 85~264VAC
            或120~370VDC            		 单组
            MDR-10-12 DC12 0.84
            MDR-10-24 DC24 0.42



             性能表

            代码
            		 MDR-10-5 MDR-10-12 MDR-10-24
            输出 直流电压 5V 12V 24V
            额定电流 2A 0.84A 0.42A
            电流范围 0~2A 0~0.84A 0~0.42A
            额定功率 10W 10W 10W
            纹波与噪声(最大) 80mVp-p 120mVp-p 150mVp-p
            电压精度 ±5.0% ±3.0% ±2.0%
            线性调整率 ±1.0% ±1.0% ±1.0%
            负载调整率 ±5.0% ±3.0% ±2.0%
            启动、上升时间 500ms，30ms/230VAC     1000ms，30ms/115VAC(满载时)
            保持时间(Typ.) 120ms/230VAC     25ms/115VAC(满载时)
            输入 电压范围 85~264VAC或120~370VAC
            频率范围 47~63HZ
            效率(Typ.) 77% 81% 84%
            交流电流(Typ.) 0.33A/115VAC    0.21A/230VAC
            浪涌电流(Typ.) 冷启动35A/115VAC    70A/230VAC
            漏电流 <1mA/240VAC
            保护 过负载 额定输出功率的105%以上
            保护模式：打嗝模式，异常条件移除后可自动恢复
            过电压 5.75~6.75V 13.8~16.2V 27.6~32.4V
            保护模式：关闭输出电压，重启恢复
            功能 DC OK信号值(最大） 3.75~6V/50mA 9~13.5V/40mA 18~27V/20mA
            环境 工作温度 -20~+70°C
            工作湿度 20~90%RH，无冷凝
            储存温度、湿度 -40~+85°C，10~95%RH
            温度系数 ±0.03%/°C(0~50°C)
            耐振动 零件：10~500Hz，5G 10分钟/周期，X、Y、Z轴各60分钟;安装:符合IEC60068-2-6
            安规和
            电磁兼容            		 安全规范 UL508，TUV EN60950-1,EAC TP TC 004,BSMI CNS14336-1认证通过
            耐压 l/P-O/P：3KVACl/P-FG：2KVAC  O/P-FG：0.5KVAC
            绝缘阻抗 l/P-O/P，l/P-FG，O/P-FG：100M Ohms/500VDC/25°C/70%RH
            电磁兼容发射 符合EN55011,EN55032(CISPR32),EN61204-3 Class B,EN61000-3-2,-3,EAC TP-TC 020,CNS13438 Class B
            电磁兼容抗扰度 符合EN61000-4-2,3456811,EN55024,EN61000-6-1,EN61204-3,A及轻工业标准,EAN TP TC 020
