        明纬 开关电源 WDR系列 导轨式安装 超宽范围电压输入薄型 单组输出 功率240W

        品牌名称：

        明纬

        条件筛选：

        类型 超宽范围电压输入薄型
        系列 WDR系列
        安装方式 导轨式安装
        功率（W） 240
        输出类型 单组输出
        种类筛选 开关电源

        参数筛选：

        输出通道CH1电压

        输出通道CH1电流（A）

        产品代码：

        有 2 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

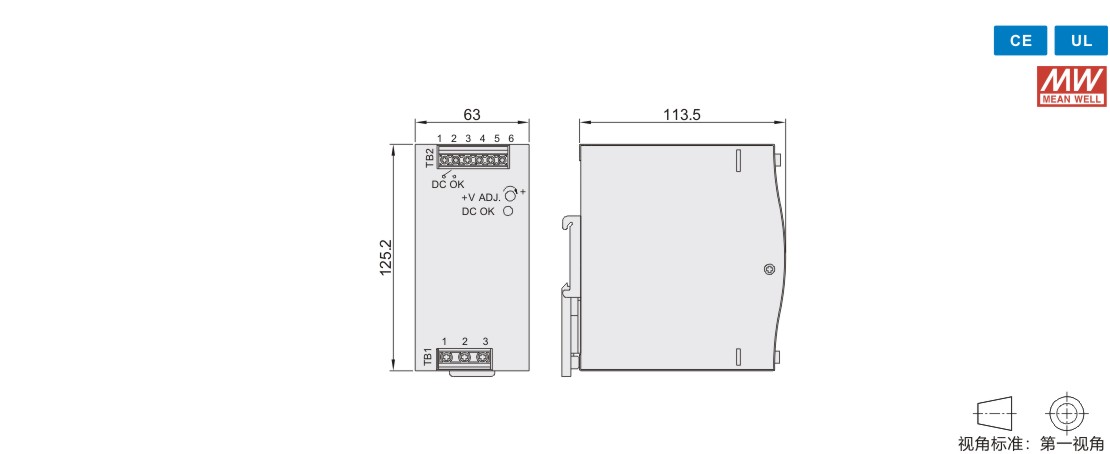

            参数图

            材质图
            系列 类型 输出类型 额定功率(W)
            WDR-240系列 导轨式安装 单输出型 240



            特性：
              单和双相宽输入范围180～550VAC；
              具有主动式PFC电路，满足EN6 1000-3-2；
              效率高达91%，低功率消耗；
              保护种类：短路/过负载/过电压/过温度；
              自然风冷；
              安装轨道：TS-35/7.5或TS-35/15；
              通过UL508(工业控制设备)认证；
              EN61000-6-2(EN50082-2)工业耐受等级；
              内建DC OK继电器触点；
              100%满载老化测试；
              3年保固。



            参数图



            选型图

            代码 功率
            (W)            		 输出电压
            （V）            		 额定输出电流
            （A）            		 输入电压范围
            （V）            		 组别
            WDR-240-24 240 DC24 10 180~550VAC或
            254~780VDC            		 单组
            WDR-240-48 DC48 5



             性能表

            代码
            		 WDR-240-24 WDR-240-48
            输出 直流电压 24V 48V
            额定电流 10A 5A
            电流范围 0~10A 0~5A
            额定功率 240W 240W
            纹波与噪声(最大) 150mVp-p 150mVp-p
            电压调整范围 24~28V 48~55V
            电压精度 ±1.0% ±1.0%
            线性调整率 ±0.5% ±0.5%
            负载调整率 ±1.0% ±1.0%
            启动、上升时间 800ms,150ms/400VAC    1500ms,150ms/230VAC(满载时)
            保持时间(Typ.) 18ms/400VAC    18ms/230VAC(满载时)
            输入 电压范围 180~550VAC或254~780VDC
            频率范围 47~63HZ
            功率因子(Typ.) PF≥0.84/400VAC     PF≥0.84/230VAC
            效率(Typ.) 91%
            交流电流(Typ.) 1A/400VAC  2A/230VAC
            浪涌电流(Typ.) 冷启动:50A
            漏电流 <3.5mA/530VAC
            保护 过负载 额定输出功率的105~130%
            保护模式:恒电流限制，3秒后关闭输出，负载异常条件移除1分钟后可自动恢复
            过电压 29~33V 56~65V
            保护模式:关闭输出电压,负载异常条件移除1分钟后可自动恢复
            过温度 90℃±5℃(TSW)检 测功率开关的散热器
            保护模式:关闭输出电压,当温度下降后可自动恢复
            功能 DC OK继电器吸合值(最大) 60Vdc/0.3A,30Vdc/1A,30Vac/0.5A电阻负载
            环境 工作温度 -30～+70℃
            工作湿度 20~95%RH,无冷凝
            储存温度、湿度 -40~+85℃,10~95% RH
            温度系数 ±0.03%/℃(0～50℃)
            耐振动 零件:10~500Hz,2G 10分钟/周期,X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

            安规和
            电磁兼容            		 安全规范 UL508,IEC62368-1CB,EAC TP TC 004认证通过,设计参照GL;(满足EN60204-1)
            耐压 I/P-O/P:3KVAC  I/P-FG:2KVAC  O/P-FG:0.5KVAC  O/P-DC OK:0.5KVAC
            绝缘阻抗 I/P-O/P,I/P-FG,O/P-FG:>100M Ohms/500VDC/25℃/70% RH
            电磁兼容发射 符合EN55032(CISPR32),EN61204-3 Class B,EN61000-3-2,-3,EAC TP TC 020
            电磁兼容抗扰度 符合EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-2(EN50082-2),EN61204-3,A级重工业标准,EAC TP TC 020
