图片仅供参考，请以已选的规格为准
明纬 开关电源 HDR系列 导轨式安装 双重绝缘阶梯型 单组输出功率15W
品牌名称：
明纬
条件筛选：
类型 双重绝缘阶梯型
系列 HDR系列
安装方式 导轨式安装
功率（W） 15
输出类型 单组输出
种类筛选 开关电源
参数筛选：
输出通道CH1电压
输出通道CH1电流（A）
产品代码：
有 4 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

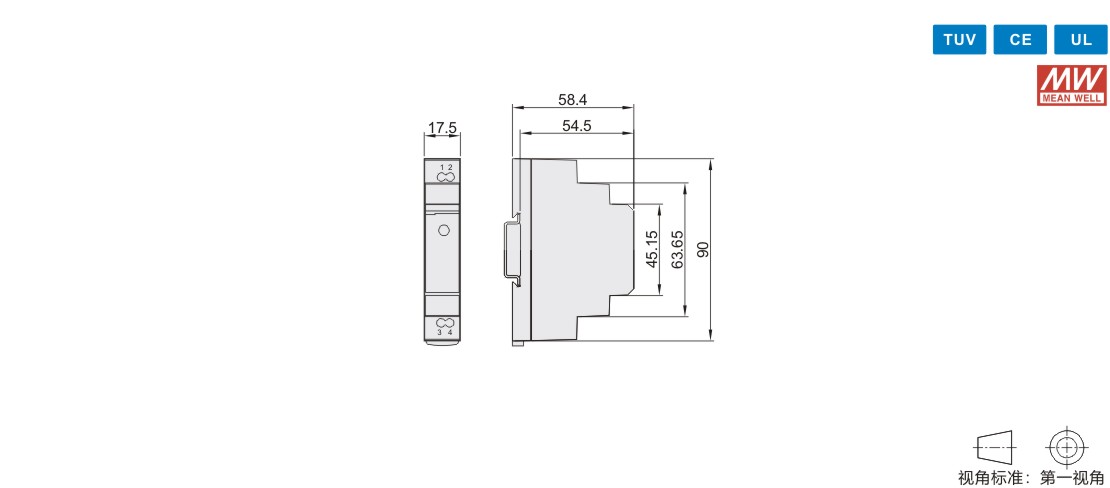

参数图
材质图
| 系列 | 类型 | 输出类型 | 额定功率(W) |
| HDR-15系列 | 导轨式安装 | 单输出型 | 15 |
特性：
超薄设计：宽度17.5mm(1SU)：
国际通用输入85~264VAC(277VAC可用)：
空载损耗<0.3W;
Class Ⅱ隔离级别；
通过LPS(限功率电源)：
直流输出电压可调：
保护种类：短路/过负载/过电压；
自然风冷(工作温度：-30~+70°C)：
可以装在TS-35/7.5或15上；
过电压等级Ⅲ；
LED指示电源启动：
3年保固。
应用：
家居控制系统：
建筑自动化；
工业控制系统：
工厂自动化；
机电设备。
参数图
选型表
| 代码 | 功率 (W) |
输出电压 （V） |
额定输出电流 （A） |
输入电压范围 （V） |
组别 |
| HDR-15-5 | 15 | DC5 | 2.4 | 85~264VAC或 120~370VDC |
单组 |
| HDR-15-12 | DC12 | 1.25 | |||
| HDR-15-24 | DC24 | 0.63 | |||
| HDR-15-48 | DC48 | 0.32 |
性能表
| 代码 |
HDR-15.5 | HDR-15-12 | HDR-15-24 | HDR-15-48 | |
| 输出 | 直流电压 | 5V | 12V | 24V | 48V |
| 额定电流 | 2.4A | 1.25A | 0.63A | 0.32A | |
| 电流范围 | 0~2.4A | 0~1.25A | 0~0.63A | 0~0.32A | |
| 额定功率 | 12W | 15W | 15.2W | 15.4W | |
| 纹波与噪声(最大) | 80mVp-p | 120mVp-p | 150mVp-p | 240mVp-p | |
| 电压调整范围 | 4.5~5.5V | 10.8~13.8V | 21.6~29V | 43.2~55.2V | |
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 启动、上升时间 | 2000ms,80ms/230VAC 2000ms,80ms/115VAC(满载时) | ||||
| 保持时间 | 30ms/230VAC 12ms/115VAC(满载时) | ||||
| 输入 | 电压范围 | 85~264VAC(277VAC可用) 120~370VDC(390VDC可用) | |||
| 频率范围 | 47~63HZ | ||||
| 效率(Typ.) | 80% | 85% | 86% | 87% | |
| 交流电流(Typ.) | 0.5A/115VAC 0.25A/230VAC | ||||
| 浪涌电流(Typ.) | 冷启动25A/115VAC 45A/230VAC | ||||
| 保护 | 过负载 | 额定输出功率的110~145% | |||
| 保护模式:恒流模式，负载异常条件移除后可自动恢复 | |||||
| 过电压 | 5.75~6.75V | 14.2~16.2V | 30~36V | 56.5~64.8V | |
| 保护模式:关断输出，通过齐纳二极管钳位 | |||||
| 环境 | 工作温度 | -30~+70°C | |||
| 工作湿度 | 20~90%RH,无冷凝 | ||||
| 储存温度、湿度 | -40~+85°C,10~95%RH,无冷凝 | ||||
| 温度系数 | ±0.03%/°C(0~50°C) | ||||
| 耐振动 | 10~500Hz,2G10分钟/周期，X、Y、Z轴各60分钟；安装：符合IEC60068-2-6 | ||||
| 操作海拔高度 | 2000米 | ||||
| 过电压等级 | Ⅲ;根据 EN61558,EN50178,EN60664-1,EN62477-1;海拔可高达2000米 | ||||
| 安规 | 安全规范 | UL60950-1,UL508,EAC TP TC 004,BSMI CNS14336-1,TUV EN6 1558-2-16, EC60950-U认证通过，设计参考TUV EN60950-1 |
|||
| 耐压 | I/P-O/P:4KVAC | ||||
| 绝缘阻抗 | I/P-O/P:100MOhms/500VDC/25°Cl 70% RH | ||||
HDR-15系列是一款经济超薄型符合德国工业标准的15W导轨型电源供应器，适合安装在TS-35/7.5或TS-35/15的轨道上，在允许节约空间橱柜内
本体被设计为17.5mm(1SU)宽度，整个系列都采用从85VAC到264VAC全范围交流输入(277VAC也适用)，并均符合EN61000-3-2标准关于欧盟指定的
谐波电流规范。
-
