        明纬 开关电源 HDR系列 导轨式安装 双重绝缘阶梯型 单组输出功率30W

        品牌名称：

        明纬

        条件筛选：

        类型 双重绝缘阶梯型
        系列 HDR系列
        安装方式 导轨式安装
        功率（W） 30
        输出类型 单组输出
        种类筛选 开关电源

        参数筛选：

        输出通道CH1电压

        输出通道CH1电流（A）

        产品代码：

        有 4 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 输出类型 额定功率(W)
            HDR-30系列 导轨式安装 单输出型 30



            特性：
              超薄设计：宽度35mm(2SU)；
              国际通用输入85~264VAC(277VAC可用)；
              空载损耗<0.3W；
              Class Ⅱ隔离级别；
              通过LPS(限功率电源)；
              直流输出电压可调；
              保护种类：短路/过负载/过电压；
              自然风冷(工作温度:-30~+70℃)；
              可以装在TS-35/7.5或15上；
              过电压等级Ⅲ；
              LED指示电源启动；
              3年保固。



            应用：
              家居控制系统；
              建筑自动化；
              工业控制系统；
              工厂自动化；
              机电设备。

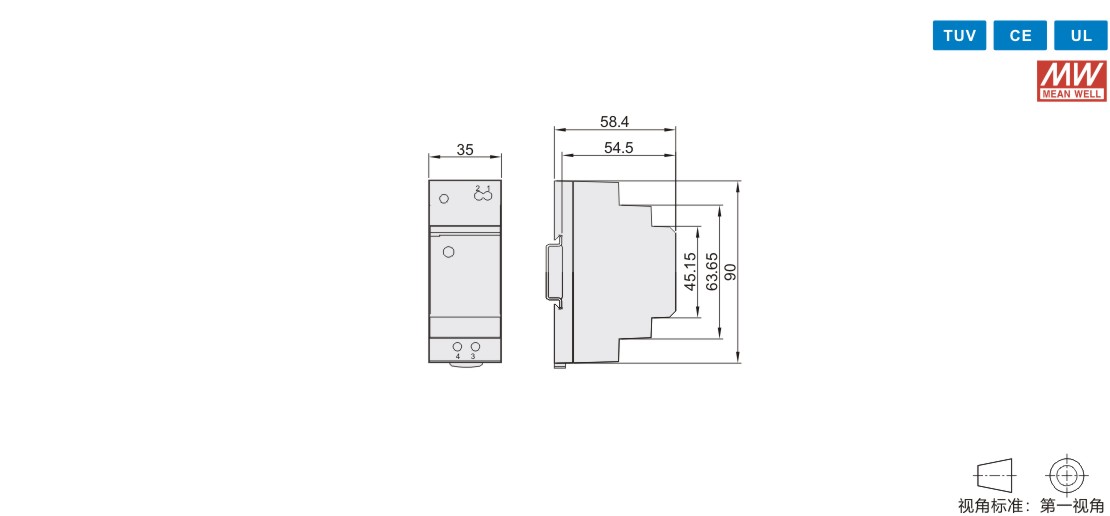

            参数图



            选型表

            代码 功率
            (W)            		 输出电压
            （V）            		 额定输出电流
            （A）            		 输入电压范围
            （V）            		 组别
            HDR-30-5 30 DC5 3 85~264VAC或
            120~370VDC            		 单组
            HDR-30-12 DC12 2
            HDR-30-24 DC24 1.5
            HDR-30-48 DC48 0.75



             性能表

            代码
            		 HDR-30-5 HDR-30-12 HDR-30-24 HDR-30-48
            输出 直流电压 5V 12V 24V 48V
            额定电流 3A 2A 1.5A 0.75A
            电流范围 0~3A 0~2A 0~1.5A 0~0.75A
            额定功率 15W 24W 36W 36W
            纹波与噪声(最大) 80mVp-p 120mVp-p 150mVp-p 240mVp-p
            电压调整范围 4.5~5.5V 10.8~13.8V 21.6~29V 43.2~55.2V
            电压精度 ±2.0% ±1.0% ±1.0% ±1.0%
            线性调整率 ±1.0% ±1.0% ±1.0% ±1.0%
            负载调整率 ±1.0% ±1.0% ±1.0% ±1.0%
            启动、上升时间 500ms,50ms/230VAC  500ms,50ms/115VAC(满载时)
            保持时间 30ms/230VAC  12ms/115VAC(满载时)
            输入 电压范围 85~264VAC(277VAC可用)  120~370VDC(390VDC可用)
            频率范围 47~63HZ
            效率(Typ.) 82% 88% 89% 90%
            交流电流(Typ.) 0.88A/115VAC    0.48A/230VAC
            浪涌电流(Typ.) 冷启动25A/115VAC    45A/230VAC
            保护 过负载 额定输出功率的105~160%
            保护模式:恒流模式，负载异常条件移除后可自动恢复
            过电压 5.75~7.5V 15~18V 30~36V 57.6~67.2V
            保护模式:关断输出，重启可恢复
            环境 工作温度 -30~+70°C
            工作湿度 20~90%RH,无冷凝
            储存温度、湿度 -40~+85°C,10~95%RH,无冷凝
            温度系数 ±0.03%/°C(0~50°C)
            耐振动 10~500Hz,2G10分钟/周期，X、Y、Z轴各60分钟；安装：符合IEC60068-2-6
            操作海拔高度 2000米
            过电压等级 Ⅲ;根据 EN61558,EN50178,EN60664-1,EN62477-1;海拔可高达2000米
            安规 安全规范 UL60950-1,UL508,EAC TP TC 004,BSMI CNS14336-1,TUV EN61558-2-16,
            EC60950-U认证通过，设计参考TUV EN60950-1
            耐压 I/P-O/P:4KVAC
            绝缘阻抗 I/P-O/P:100M Ohms/500VDC/25°Cl 70% RH
