图片仅供参考，请以已选的规格为准
脚轮脚杯连接板 连接部分 欧标30/40系列 国标30/40系列 碳钢
条件筛选：
产品类型 专用配件
材质 碳钢
配件种类 脚轮脚杯连接板
配件功能 连接部分
参数筛选：
槽宽
表面处理
产品代码：
有 8 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
脚轮脚杯连接板-欧标30系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF23-G306 | 脚轮脚杯连接板 |
碳钢 |
镀镍 |
| ACF26-G306 | 灰色烤漆 |
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | H3030 H3030A H3030B H3060 3030 3030A 3030B 3060 3060A 3060B |
| BZS01-8016100 | ||
| BZV01-8016100 |
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D65-N | H3060 H6060 3060A 3060B |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-5012100 | CEL31-D65-N | H3060 H6060 3060A 3060B |
| BZS01-6012100 | ||
| BZV01-5012100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚轮脚杯连接板-欧标40槽宽8.2系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF23-G306 | 脚轮脚杯连接板 |
碳钢 |
镀铬 |
| ACF26-G306 | 灰色烤漆 |
用于型材与脚轮、脚杯之间的连接。
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | 4040 4040A 4040B 4040C 4040E 4040F 4040J 4080 4080A 4080B 4080E 4080J 4080F 4080C |
| BZS01-8016100 | ||
| BZV01-8016100 |
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D62-N | 8080 8080E 8080F 8080J 8080A |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚轮脚杯连接板-欧标40槽宽10.2系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF23-G306 | 脚轮脚杯连接板 |
碳钢 |
镀铬 |
| ACF23-G408 | |||
| ACF26-G306 | 灰色烤漆 |
||
| ACF26-G408 |
用于型材与脚轮、脚杯之间的连接。
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | H4040 H4040A H4040B H4040C H4040F H4080 H4080C |
| BZS01-8016100 | ||
| BZV01-8016100 |
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D65-N | H8080 H8080C |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D65-N | H8080R |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚轮脚杯连接板-国标30系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF23-G306 | 脚轮脚杯连接板 |
碳钢 |
镀镍 |
| ACF26-G306 | 灰色烤漆 |
用于型材与脚轮、脚杯之间的连接。
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | 3030 3030A 3030Y 3030YB 3030YD 3060Y |
| BZS01-8016100 | ||
| BZV01-8016100 |
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D65-N | 6060Y |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | 6630R |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚轮脚杯连接板-国标40槽宽8.3系列
| 代码 | 类型 | 材质 | 表面处理 |
| ACF23-G306 | 脚轮脚杯连接板 |
碳钢 |
镀铬 |
| ACF23-G408 | |||
| ACF26-G306 | 灰色烤漆 |
||
| ACF26-G408 |
用于型材与脚轮、脚杯之间的连接。
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | 4040 4040A 4040YC 4040YA 4040Y 4040YD |
| BZS01-8016100 | ||
| BZV01-8016100 |
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D50-N | 8080 8080Y |
| BZS01-8016100 | ||
| BZV01-8016100 |
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
可选配组合件
| 脚杯 | 脚轮 | 适用型材 |
| BZR01-8016100 | CEL31-D65-N | 8840R |
| BZS01-8016100 | ||
| BZV01-8016100 |
参数图

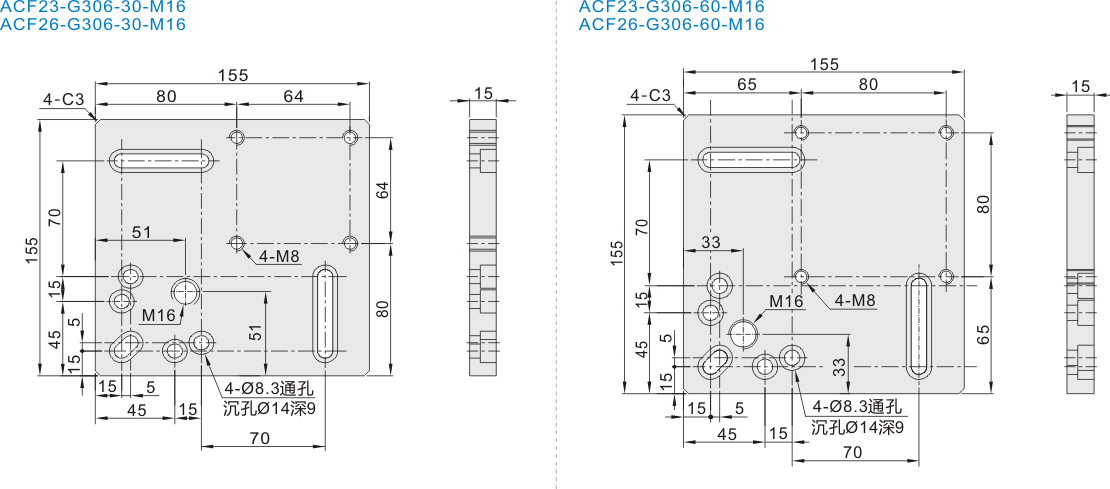

欧标30系列
| 代码 | 重量(g/pcs) |

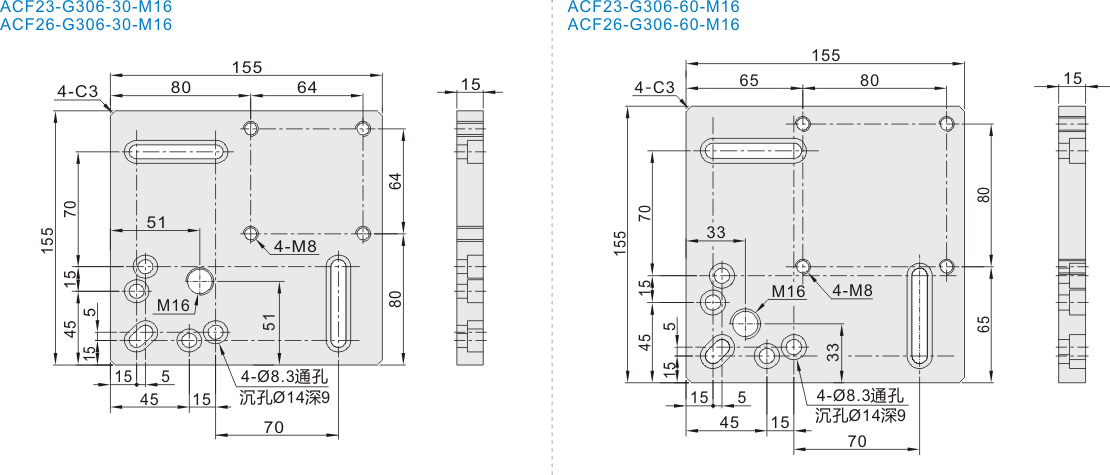

| ACF23-G306-30-M16 | 2640 |
| ACF26-G306-30-M16 | |
| ACF23-G306-60-M16 | |
| ACF26-G306-60-M16 | |

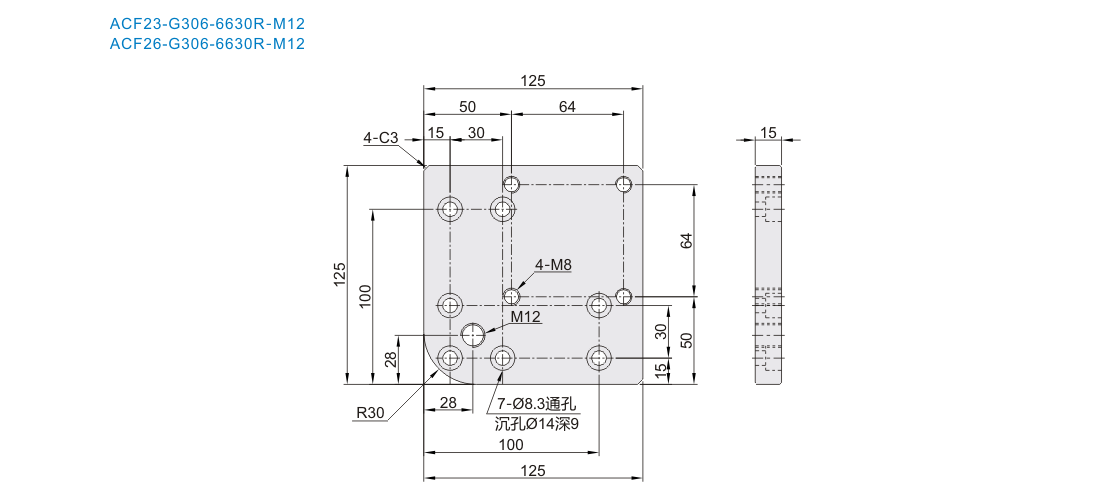

| ACF23-G306-6630R-M12 | 1700 |
| ACF26-G306-6630R-M12 |
欧标40槽宽8.2系列
| 型号 | 重量(g/pcs) |
| 代码 | |
| ACF23-G306-30-M16 ACF26-G306-30-M16 |
2640 |
| ACF23-G306-60-M16 ACF26-G306-60-M16 |
|

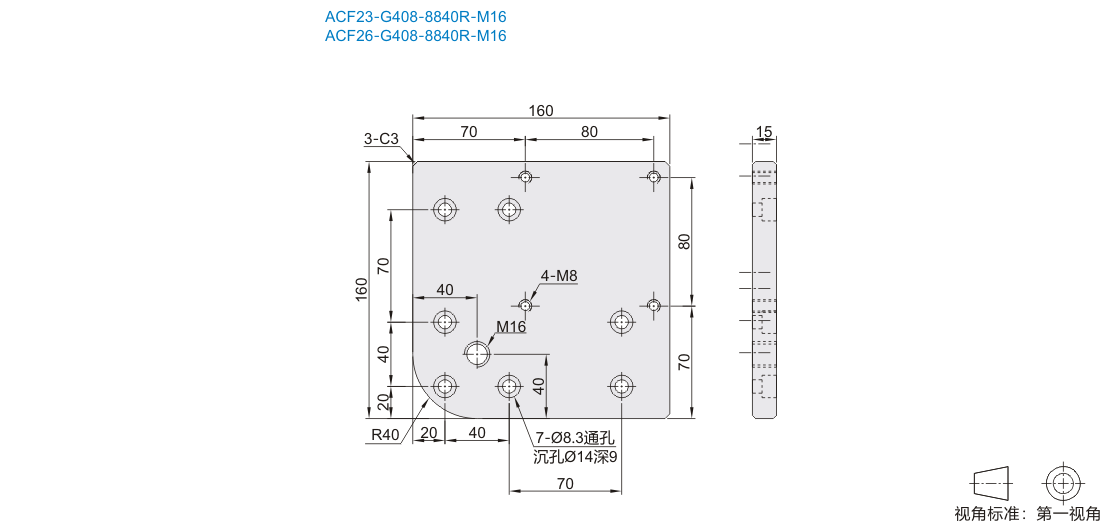

欧标40槽宽10.2系列
| 代码 | 重量(g/pcs) |
| ACF23-G306-30-M16 | 2640 |
| ACF26-G306-30-M16 | |
| ACF23-G306-60-M16 | |
| ACF26-G306-60-M16 | |
| ACF23-G408-8840R-M16 | 2940 |
| ACF26-G408-8840R-M16 |

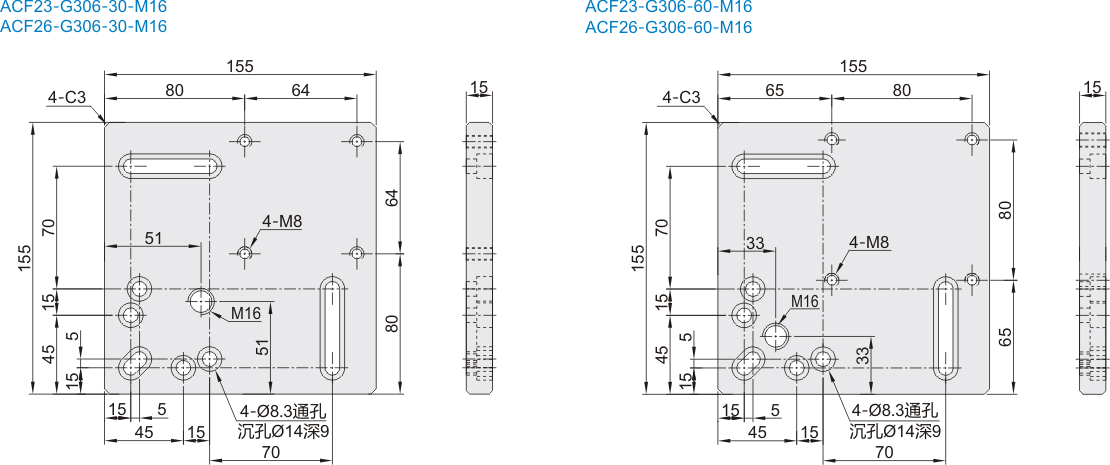

国标30系列
| 代码 | 重量(g/pcs) |
| ACF23-G306-30-M16 | 2640 |
| ACF26-G306-30-M16 | |
| ACF23-G306-60-M16 | |
| ACF26-G306-60-M16 | |

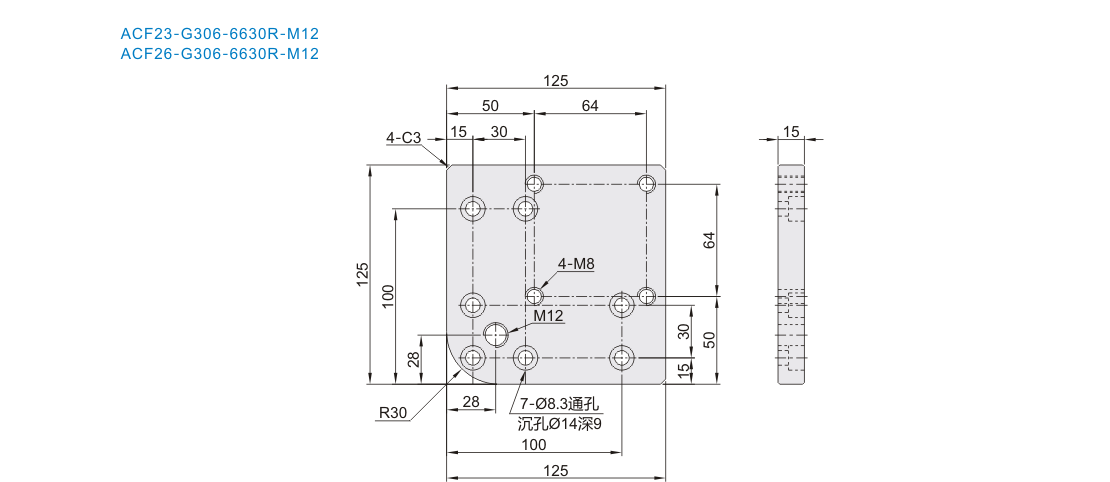

| ACF23-G306-6630R-M12 | 1700 |
| ACF26-G306-6630R-M12 |

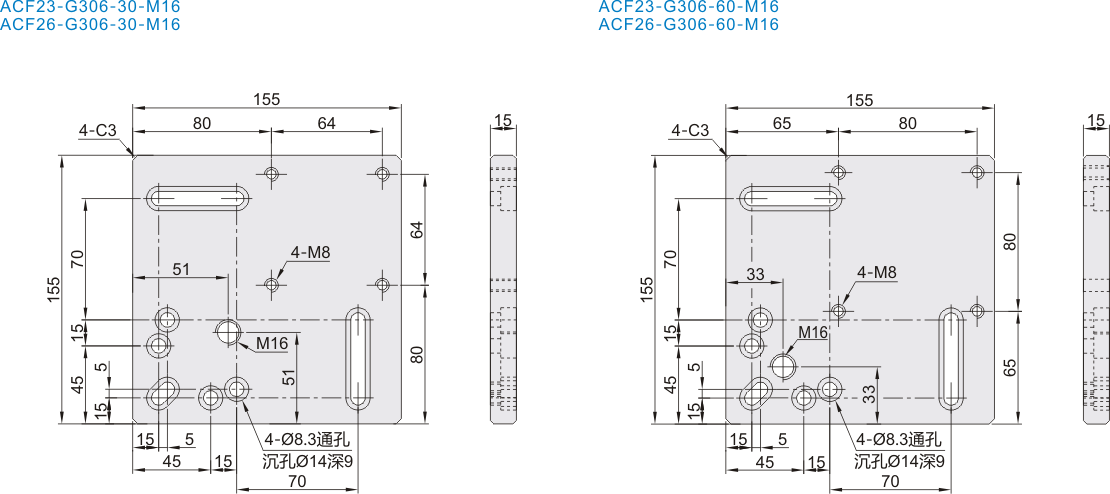

国标40槽宽8.3系列
| 代码 | 重量(g/pcs) |
| ACF23-G306-30-M16 | 2640 |
| ACF26-G306-30-M16 | |
| ACF23-G306-60-M16 | |
| ACF26-G306-60-M16 | |
| ACF23-G408-8840R-M12 | 2940 |
| ACF26-G408-8840R-M12 |

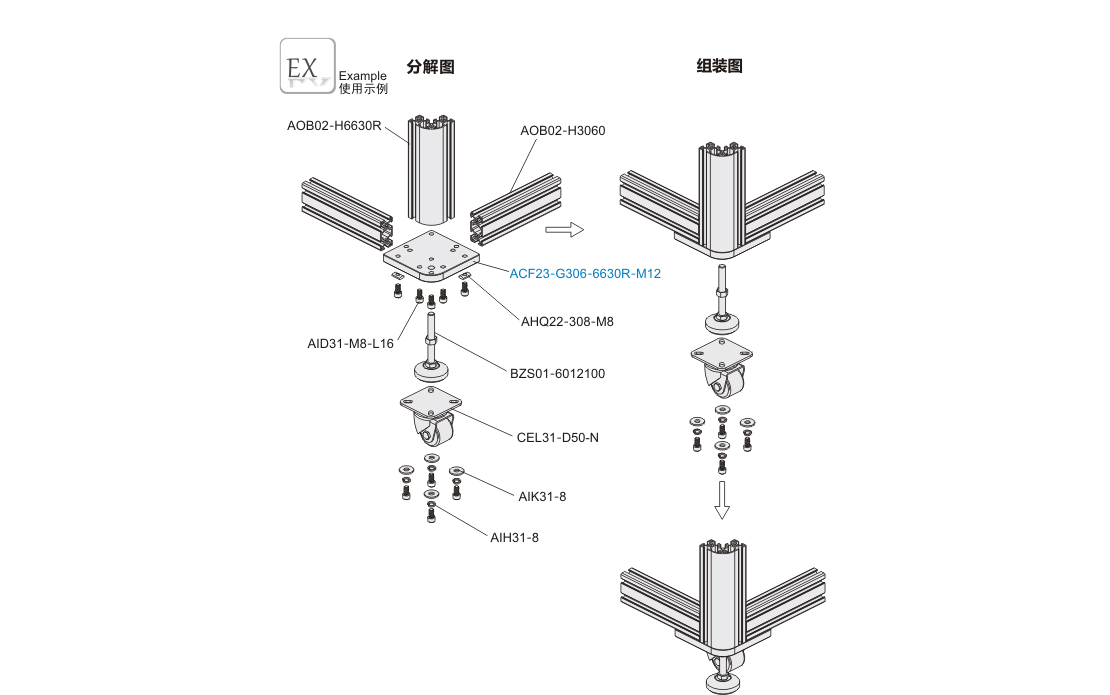

脚轮脚杯连接板-欧标30系列
AOB02-H6630R、AID31-M8-L16、AOB02-H3060、AHQ22-308-M8、BZS01-6012100、CEL31-D50-N、AIK31-8详情请在怡合达网站搜索查看。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

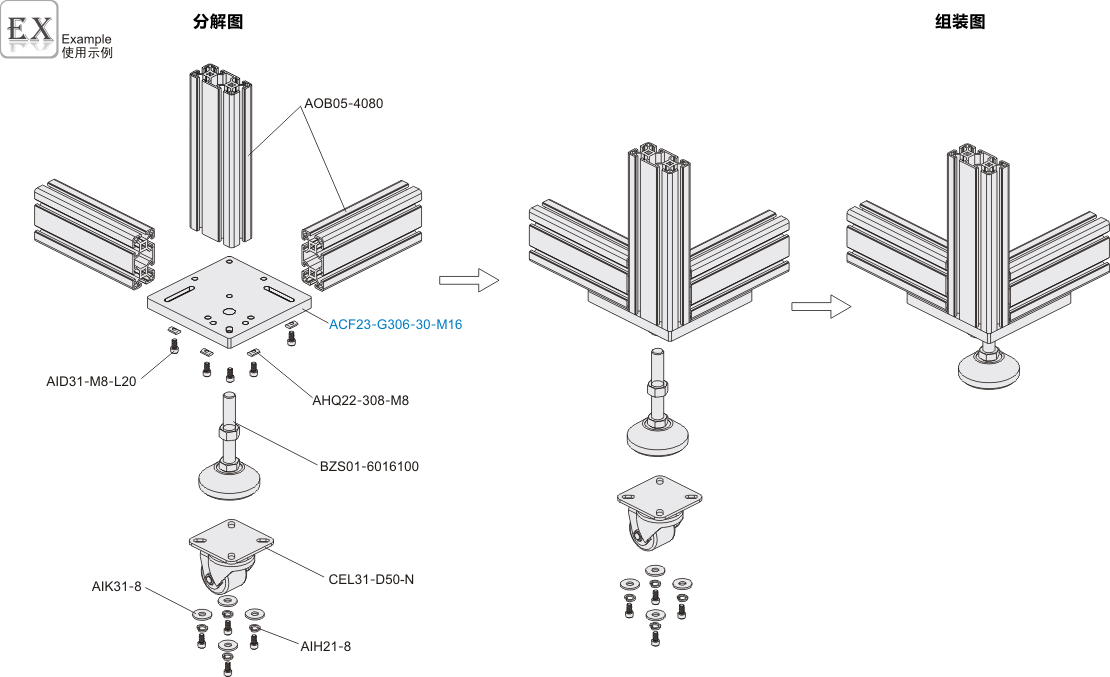

脚轮脚杯连接板-欧标40槽宽8.2系列
AOB05-4080、AID31-M8-L20、AIK31-8、AHQ22-308-M8、BZS01-6016100、CEL31-D50-N、AIH21-8详情请在怡合达网站搜索查看。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
脚轮脚杯连接板-欧标40槽宽10.2系列
AOB02-H8840R、AOB02-H8840、AIP31-M8-N12-L20、CEL31-D65-N、BZS01-6016100、AIH21-8、AIK31-8、AID31-M8-L16、AID31-M8-L20详情请在怡合达网站搜索查看。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

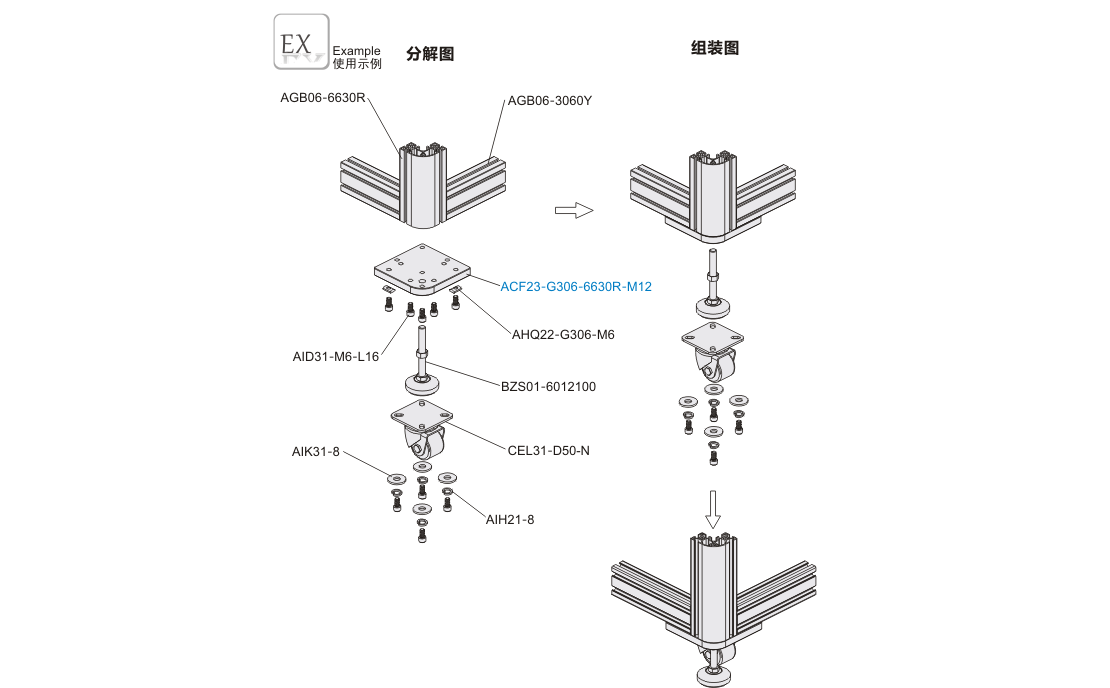

脚轮脚杯连接板-国标30系列
AGB06-6630、AID31-M6-L16、AGB06-3060Y、AHQ22-G306-M6、BZS01-6012100详情请在怡合达网站搜索查看。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

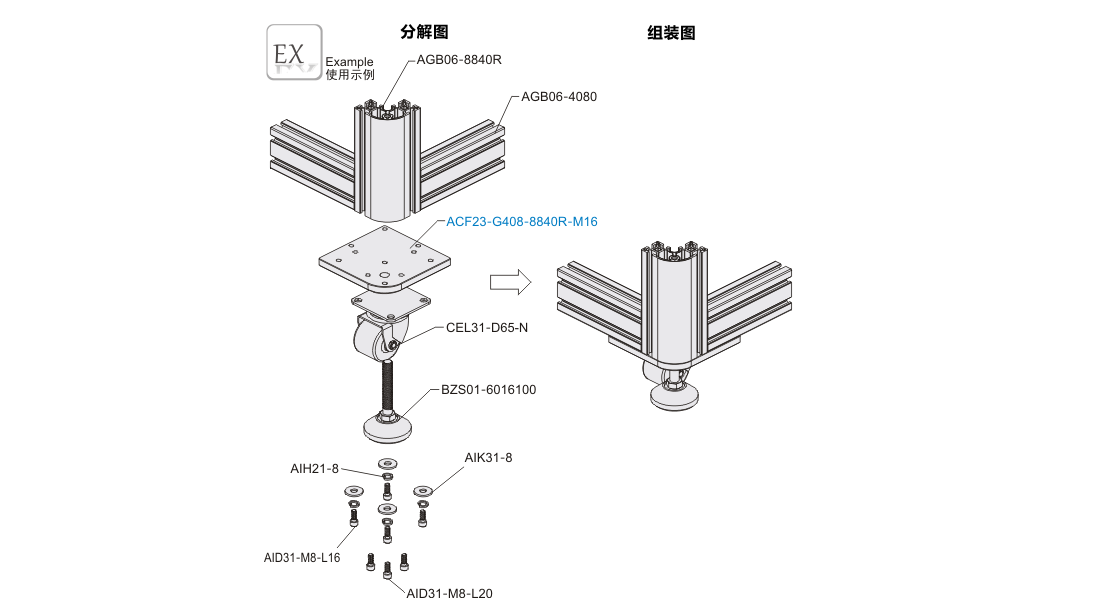

脚轮脚杯连接板-国标40槽宽8.3系列
AGB06-8840R、AGB06-4080、CEL31-D65-N、BZS01-601600、AIH21-8、AIK31-8、AID31-M8-L16、AID31-M8-L20详情请在怡合达网站搜索查看。
-
