图片仅供参考，请以已选的规格为准
怡合达自营 经济型DA系列超薄平台桌面型分割器 轴间距150
品牌名称：
怡合达
条件筛选：
轴间距 150
种类筛选 经济型DA系列超薄平台桌面型
参数筛选：
定位等份
产品代码：
有 4 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | |
| RY150DA | DA系列超薄平台桌面型分割器 | 轴间距150 |
特点：
● DA系列机型设计特性，可安装旋转盘与静止盘。旋转盘驱动时可承受超大轴向负载及垂直径向
压力，输出端面凸起的可安装静止盘。大孔径空心轴，可配合设置动态、静态自动化借口设备，
可将电、油、气管路置于空心之内，此机型广泛用于重负载、多工艺、复合型产品的装配及各类
产业机器，外形设计越薄适合在紧凑空间里安装，节省设备安装空间。

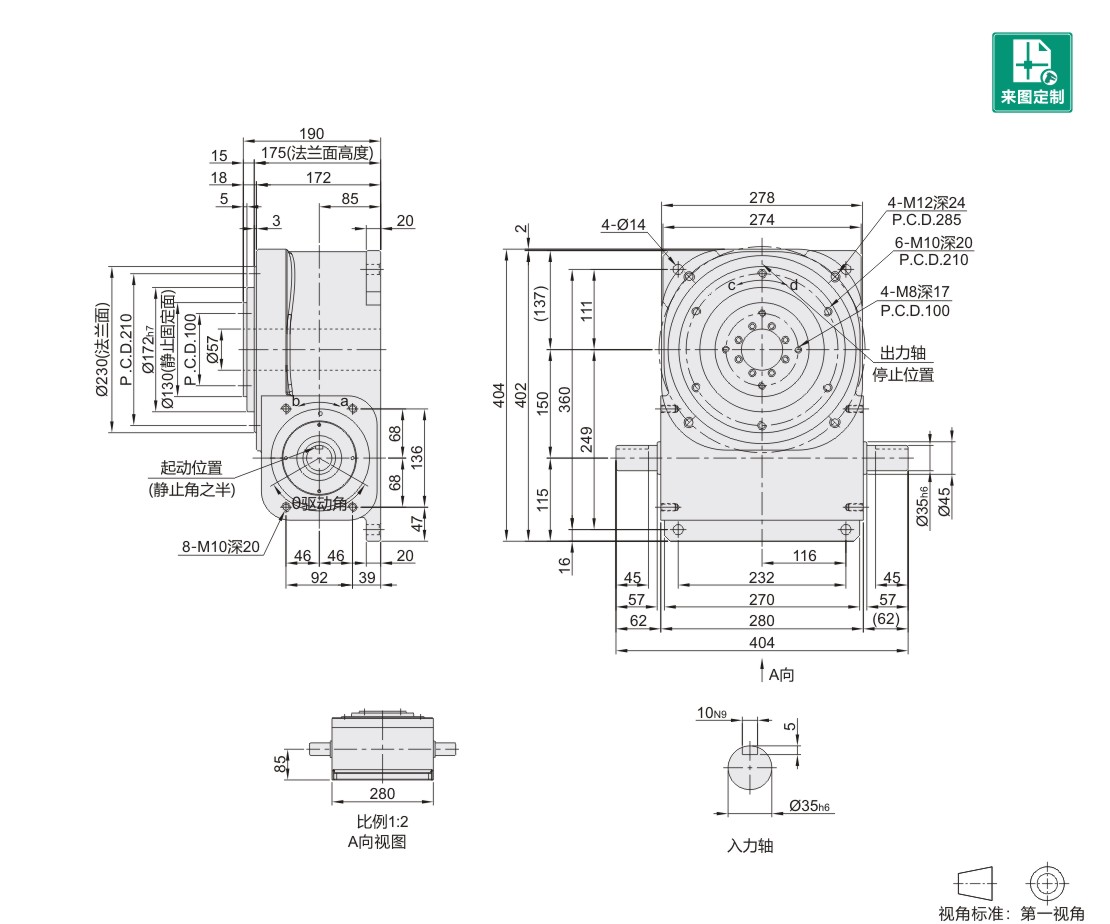

参数图
选型表
| 项目 | 符号 | 单位 | 数值 |
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 700 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | Kgf | 410 |
| 入力轴最大弯曲力矩 | C4 | kgf | 410 |
| 入力轴最大扭矩 | C5 | kgf-m | 40 |
| 入力轴的DG²(注1) | C6 | Kgf-m² | 2.0×10⁻³ |
| 定位分割精度 | — | Sec. | ±30 |
| 重量 | — | Kg | 86 |
注1：入力轴的GD²是在停留范围内的数值。
注2：C1至C5数值是达到安全数值＝2时的数值。
-
