        欧姆龙 安全门锁 门锁主体 操作钥匙 方型 直型 L型

        品牌名称：

        欧姆龙

        条件筛选：

        外形 方型
        锁定/释放方式 机械锁定 电磁释放
        种类筛选 安全门锁

        参数筛选：

        产品组成

        操作钥匙形状

        触点配置

        产品代码：

        有 4 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 单体 外形 接头结构 头部材料
            D4NL-4AFA-B 安全门锁 门锁主体 — 1NC/1NO+1NC/1NO 塑料
            D4NL-4CFA-B 2NC+1NC/1NO
            D4DS-K1 操作钥匙 直型 — —
            D4DS-K2 L型



            特点
            可选择操作钥匙的插入方向和可调节安装确保安装的灵活性;
            备有多接点结构型内置开关;
            锁定力为1300N以上;
            可用于一般负载或微小负载;
            产品阵容中新增M20导管口尺寸型号;
            IP67保护结构。

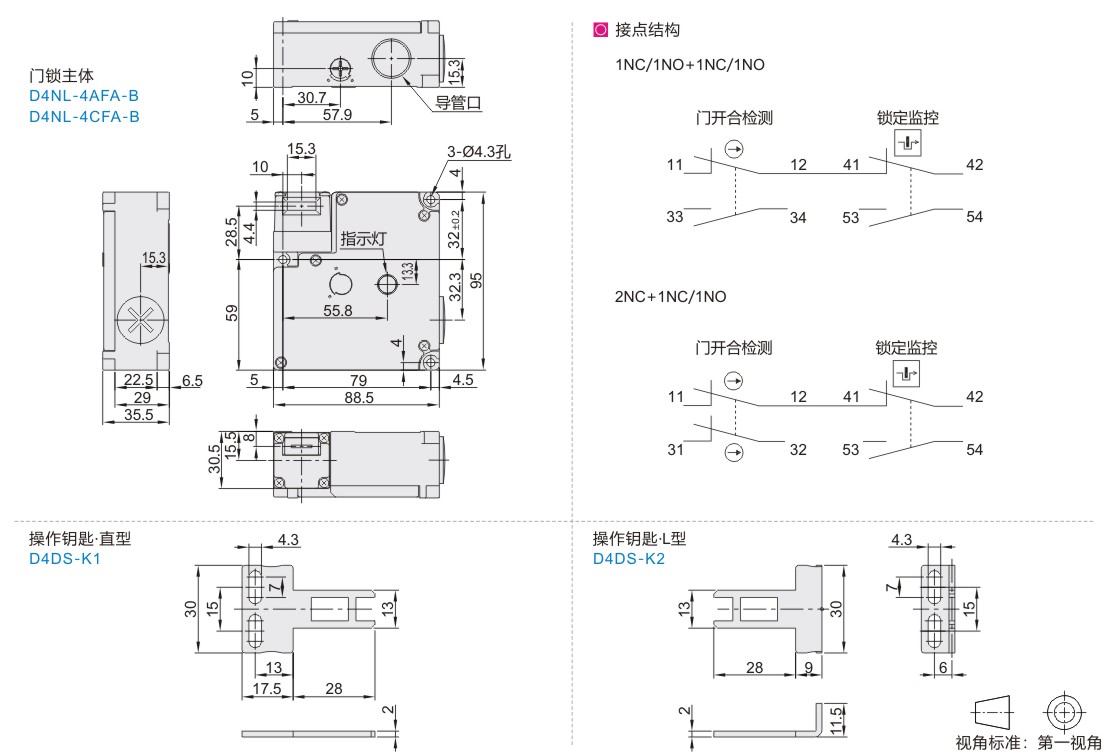

            参数图



            安全门锁

            型号 导管口尺寸
            		 接点结构 锁定释放方式
            		 指示灯
            		 选购配件
            代码
            D4NL-4AFA-B M20 1NC/1NO+1NC/1NO 机械锁定/
            DC24V电磁释放            		 AC/DC10~115V
            (橙色LED指示灯)            		 D4DS-K1(直型操作钥匙)
            D4DS-K2(L型操作钥匙)
            D4NL-4CFA-B 2NC+1NC/1NO





            操作钥匙

            型号 适用安全门锁
            代码
            D4DS-K1 D4NL-4AFA-B
            D4NL-4CFA-B
            D4DS-K2





            性能参数

            联锁型 类型2(EN ISO 14119)
            代码级别 Low level coded(EN ISO 14119)
            保护结构*1 IP67(EN60947-5-1)
            寿命*2 机械 1000000次以上
            电气 500000次以上(AC250V 3A、电阻负载)*3
            操作速度 0.05～0.5m/s
            操作频率 最大30次/min
            强制断开力*4 最小60N(EN60947-5-1)
            强制断开预行程*4 最小10mm(EN60947-5-1)
            锁定时拉拔强度*5 最小1300N
            接点电阻 25mΩ以下(每个接点)
            最小适用负载*6 DC5V1mA电阻负载
            额定绝缘电压(Ui) 300V(EN60947-5-1)
            额定频率 50/60Hz
            防触电保护等级 Class II(双重绝缘)
            污染度(使用环境) 3(EN60947-5-1)
            脉冲耐压
            (EN60947-5-1)            		 同极端子间 2.5kV
            异极端子间 4kV
            各端子与不带电金属部间 6kV
            绝缘电阻 100MΩ以上(DC500V)
            接点间隔 2×2mm以上
            耐振动 误动作 10～55Hz，单振幅0.75mm
            耐冲击 耐久 1000m/s²以上
            误动作 100m/s²以上
            条件短路电流 100A(EN60947-5-1)
            额定开放热电流(Ith) 10A(EN60947-5-1)
            使用环境温度 -10～+55°C(无结冰)
            使用环境湿度 95%以下
            重量 约370g



            注意

            1."性能参数"为初期的值。
            2.开关接点可用于一般负载或微小负载。但是已经连接过一般负载的接点，就不能用于连接更小容量的负载。因为接点表面在使用后可能会变得粗燥而导致小负载的接触可靠性降低。
            *1.本保护结构为基于标准(EN60947-5-1)规定的测试方法测得的数值。请事先确认密封性是否适应使用条件和环境。尽管开关本体的设计结构可防止尘埃和水
                 等的进入，但请不要在粉屑、油、水或药品等易进入头部操作钥匙插入孔的场所使用D4NL。否则，可能导致开关损坏或发生故障。
            *2.寿命的测试条件为：环境温度5~35°C、环境湿度40%~70%。其他的详细条件敬请咨询。
            *3.请不要对2个以上电路通电AC250V、3A。

            *4.以上数值为可进行安全操作的最低要求。

            *5.根据GS-ET-19的测试方法测得。
            *6.该数值可能随开关频率、环境条件、可靠性水准等而变化。请事先用实际负载来确认。
