        气压传感器/专用配件 进口高性价比型 三色LCD数字/模拟输出

        品牌名称：

        KITA

        条件筛选：

        配件种类 L型固定架
        种类筛选 专用配件

        产品型号：

        ZJE24

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            ZJE31 气压传感器 三色LCD数字/模拟输出

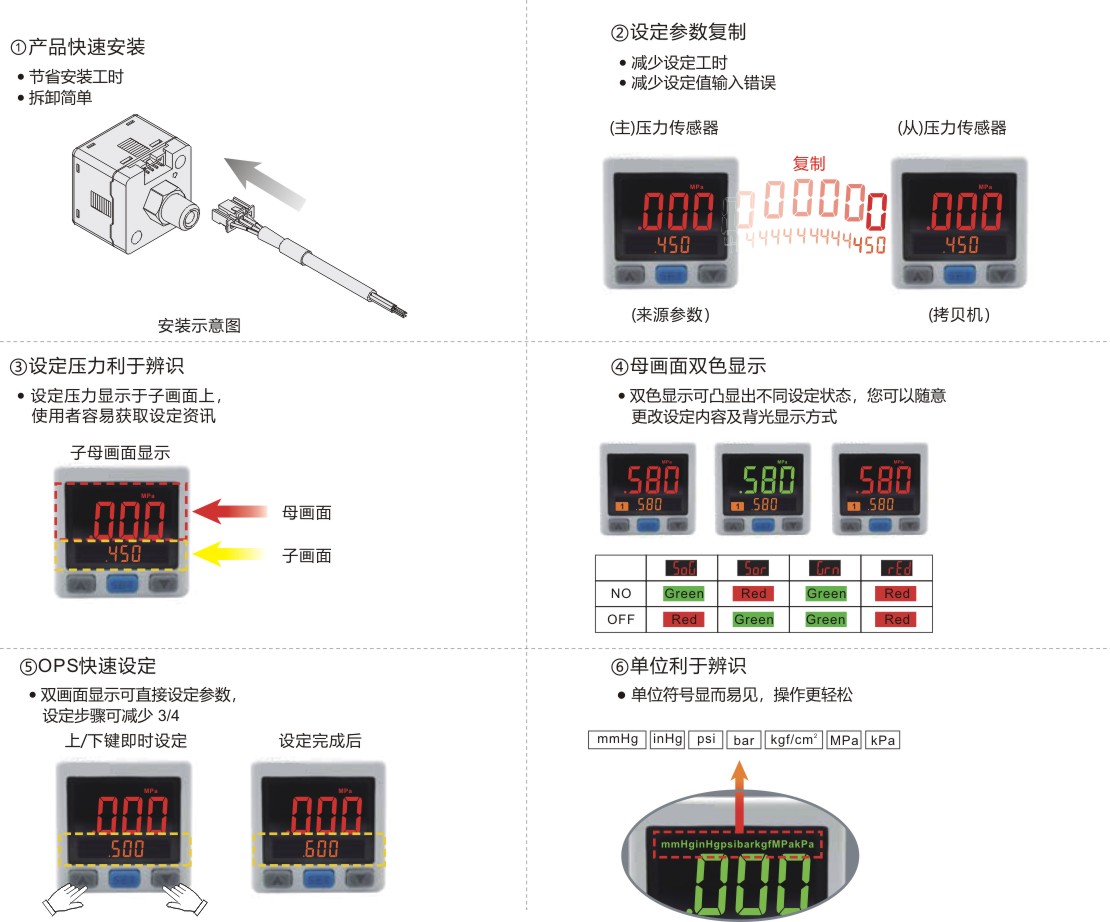

            产品特色
            三色数位 LCD 显示；
            参数复制功能；
            压力单位可转换 kPa、MPa、kgf/cm²、bar、psi、inHg、mmHg；
            参数数值可直接显示于子画面；
            按键锁定显示；
            省电模式。

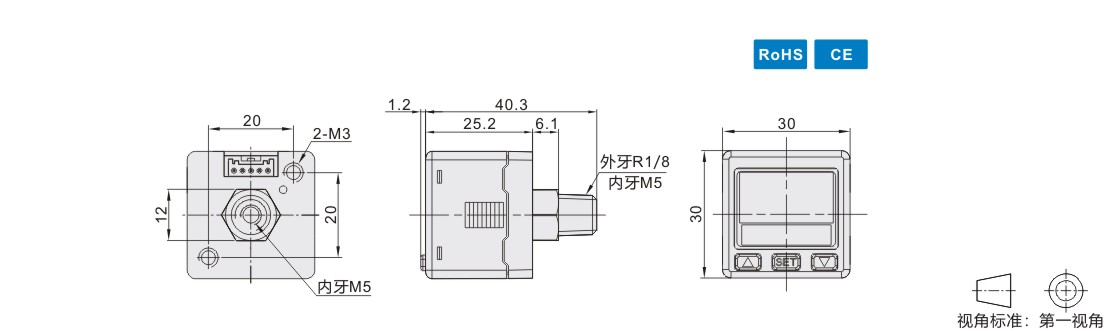

            参数图



            选型表

            型号 输出类型 接管口径 标配附件 选购配件
            代码 压力类型
            ZJE31 C(连成压) 1(2NPN输出&模拟量输出1~5V)
            2(2NPN输出&模拟量输出4~20mA)
            3(2NPN输出&复制功能)
            11(2PNP输出&模拟量输出1~5V)
            22(2PNP输出&模拟量输出4~20mA)
            33(2PNP输出&复制功能)            		 外牙R1/8
            内牙M5            		 带插头2米电线 ZJE23（Z形固定架）
            ZJE24（L形固定架）
            ZJE26（面板接合器+前保护盖）
            V(负压)
            P(正压)



            适用配件详细尺寸见P652。



            特性说明



            规格表

            型号 C(连成压) V(负压) P(正压)
            额定压力范围 -100.0~100.0KPa 0.0~-101.3KPa 0.000~1.000MPa
            设定压力范围 -101.0~101.0KPa 10.0~-101.3KPa -0.100~1.000MPa
            耐压力 300KPa 1.5MPa
            适用气体 空气，非腐蚀性，不可燃性
            压力单位
            设定最小刻度            		 kPa 0.1 —
            MPa   0.001
            kgf/cm2 0.001 0.01
            bar 0.001 0.01
            psi 0.01 0.1
            inHg 0.1 —
            mmHg 1 —
            电源电压 12to24VDC±10%，涟波峰值10%以下
            消费电流 ≤40mA（无负载时）
            开关输出 2NPN开集极输出2PNP开集极输出
            最大负载电流：125mA最大负载电流：125mA
            最大供应电压：30VDC最大供应电压：24VDC
            内部压降：1.5V以下内部压降：1.5V以下
            重复精度 ±0.2%F.S.±1digit
            应差 单点设定模式 可调(*1)
            应差模式
            窗口比较模式
            反应时间 ≤2.5ms（预防误动作功能：25ms，100ms，250ms，500ms，1000ms和1500ms可选择）
            输出短路保护 有
            显示 3色（红/绿/橙）显示（取样率5次/秒）
            显示精度 ±2%F.S.±1digit（在周围温度：25±3°C）
            动作显示灯 橙色（1&2指示灯）OUT1OUT2
            模拟量输出（电压输出）(*2) 输出电压：1~5V±2.5%F.S.（额定压力范围下）
            直线性：±1%F.S.
            输出阻抗约1KΩ
            模拟量输出（电流输出）(*3) 输出电流：4~20mA±2.5%F.S.（额定压力范围下）
            直线性：±1%F.S.
            负载阻抗最大：300Ω在电压为12V
            600Ω在电压为24V
            负载阻抗最小：50Ω
            耐环境 防护等级 IP40
            周围温度 动作：0~50℃,保存：-10~60℃（无水露及不结冰状况下）
            周围湿度 动作及保存：35~85%RH（无水露）
            耐电压 1000VAC1分钟（引线及塑胶外壳间）
            绝缘阻抗 50Ma以上（500VDC）（引线及塑胶外壳间）
            耐振动 复振幅1.5mm，每一分钟10Hz~55Hz~10Hz，X、Y、Z每个方向各2个小时
            耐冲击 100m/S2（10G），X、Y、Z每个方向各3次
            温度特性 ±2.5%F.S.比较参考温度25℃（0~50℃温度范围内）
            接管口径 R1/8，M5
            电线规格 耐油PVC电线（0.15mm2）
            重量 约80g（包含2米的电线）



            *1单点设定模式及窗口比较模式可调整1-8位的应差；
            *2选择电压输出时无电流输出，两种输出型式仅可选择其一；
            *3选择电流输出时无电压输出，两种输出型式仅可选择其一。
