欧姆龙增量型编码器标准型

您好！欢迎光临怡合达登录注册

商品分类

图片仅供参考，请以已选的规格为准

欧姆龙增量型编码器标准型

品牌名称：

欧姆龙

条件筛选：

类型标准型

种类筛选增量型编码器

产品代码：

有 21 个备选型号

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	品牌
E6B2-CWZ6C	标准型	欧姆龙

特点：
外径：Ø40；
分辨率（最大）：3600P/R；
对应电源电源DC5~24V(集电极开路输出型)；
实现轴负重、径向30N、轴向20N；
附有逆接、负荷短路保护回路，改善了可靠性；
丰富的输出型式可供选择；
备有互补输出、线性驱动输出型式对应远距离传输。

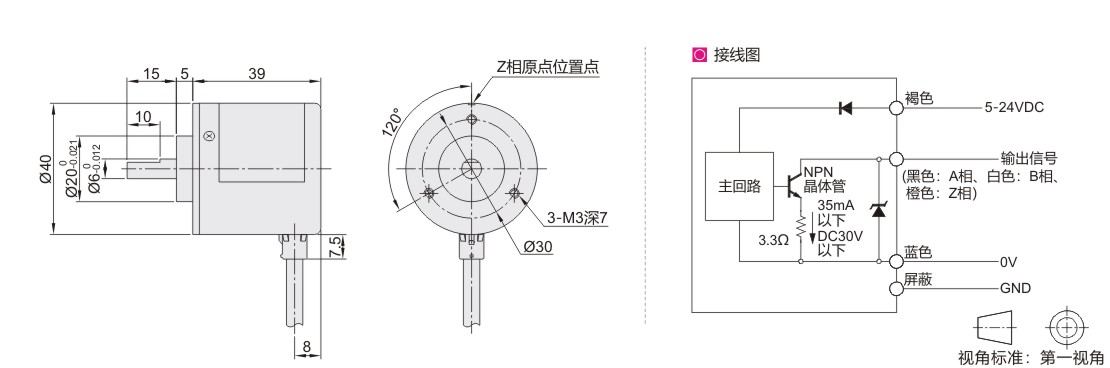

参数图

性能参数

电源电压		DC5V-5%～24V+15%，纹波(p-p)5%以下
消耗电流		80mA以下
输出相		A、B、Z相
输出相位差		A相、B相的相位差90°±45°(1/4±1/8T)
输出形式		NPN集电极开路输出
输出容量		施加电压：DC30V以下负载电流：35mA以下残留电压：0.4V以下（负载电流35mA时）



最高响应频率*		100kHz
输出开始、结束时间		1μs以下控制输出电压：5V 负载电阻1kΩ、导线长度：500mm
起动转矩		0.98mN·m以下
惯性转矩		1×10^-6kg·m²以下(600P/R以下为3×10^-7kg·m²以下)
最大轴负载	径向	30N
	轴向	20N
允许最高转速		6000r/min
保护回路		负载短路保护、电源反接保护
环境温度范围		工作时：-10～+70°C、保存时：-25～+85°C（无结冰）
环境湿度范围		工作时、保存时：各35～85%RH（无结露）
绝缘电阻		20MΩ以上（DC500V兆）导线端整体与外壳间
耐电压		AC500V 50/60Hz 1min导线端整体与外壳间
振动(耐久)		10～500Hz 上下振幅2mm或150m/s²X、Y、Z各方向扫频11min/次扫频3次
冲击(耐久)		1,000m/s²X、Y、Z各方向3次
保护结构		lEC标准 lP50
连接方式		导线引出型（标准导线长500mm）
材质	外壳	ABS
	本体	铝
	轴	SUS420J2
重量(包装后)		约100g
