        欧姆龙 增量型编码器 通用型

        品牌名称：

        欧姆龙

        条件筛选：

        类型 通用型
        种类筛选 增量型编码器

        产品代码：

        有 21 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 品牌
            E6C2-CWZ6C 通用型 欧姆龙



            特点：
            外径：Ø50；
            分辨率（最大）：2000P/R；
            IP64(采用密封轴承提高防油性)；
            导线可横向拉出、向后拉出(导线斜拉出方式)。

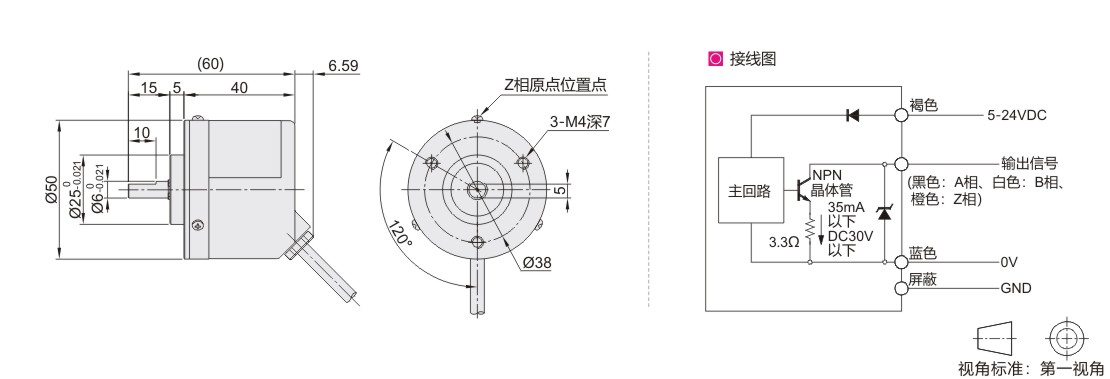

            参数图



            选型表

            型号 分辨率 电缆长度(米)
            代码
            E6C2-CWZ6C 10P/R 2M 10 2
            E6C2-CWZ6C 20P/R 2M 20
            E6C2-CWZ6C 30P/R 2M 30
            E6C2-CWZ6C 40P/R 2M 40
            E6C2-CWZ6C 50P/R 2M 50
            E6C2-CWZ6C 60P/R 2M 60
            E6C2-CWZ6C 100P/R 2M 100
            E6C2-CWZ6C 200P/R 2M 200
            E6C2-CWZ6C 300P/R 2M 300
            E6C2-CWZ6C 360P/R 2M 360



            型号 分辨率 电缆长度(米)
            代码
            E6C2-CWZ6C 400P/R 2M 400 2
            E6C2-CWZ6C 500P/R 2M 500
            E6C2-CWZ6C 600P/R 2M 600
            E6C2-CWZ6C 720P/R 2M 720
            E6C2-CWZ6C 800P/R 2M 800
            E6C2-CWZ6C 1000P/R 2M 1000
            E6C2-CWZ6C 1024P/R 2M 1024
            E6C2-CWZ6C 1200P/R 2M 1200
            E6C2-CWZ6C 1500P/R 2M 1500
            E6C2-CWZ6C 1800P/R 2M 1800
            E6C2-CWZ6C 2000P/R 2M 2000



            性能参数

            电源电压 DC5V-5%～24V+15%，纹波(p-p)5%以下
            消耗电流 80mA以下
            输出相 A、B、Z相
            输出形式 NPN集电极开路输出
            输出容量 施加电压：DC30V以下
            负载电流：35mA以下
            残留电压：0.4V以下
            (负载电流35mA时)
            最高响应频率* 100kHz
            输出相位差 A相、B相的相位差90°±45°(1/4T±1/8T)
            输出开始、结束时间 1μs以下 控制输出电压：5V负载电阻1kΩ、导线长度：2m
            起动转矩 10mN·m以下
            惯性转矩 1×10-6kg·m2以下(600P/R以下为3×10-7kg·m2以下）
            最大轴负载 径向 50N
            轴向 30N
            允许最高转速 6,000r/min
            保护回路 负载短路保护、电源反接保护
            环境温度范围 工作时：-10～+70°C、保存时：-25～+85°C（无结冰）
            环境湿度范围 工作时、保存时：各35～85%RH（无结露）
            绝缘电阻 100MΩ以上(DC500V兆)导线端整体与外壳间
            耐电压 AC500V 50/60Hz 1min导线端整体与外壳间
            振动(耐久) 10～500Hz 上下振幅 2mm或150m/s2X、Y、Z各方向扫频11min/次扫频3次
            冲击(耐久) 1000m/s2X、Y、Z各方向 3次
            保护结构 IEC标准IP64、公司内部标准防油
            连接方式 导线引出型（标准导线长2m）
            材质 外壳 锌合金
            本体 铝
            轴 SUS420J2
            重量(包装后) 约400g



            *电气响应转数由分辨率及最高响应频率决定。
