查看大图
图片仅供参考，请以已选的规格为准
激光纠偏传感器 激光纠偏专用控制器
品牌名称：
怡合达
条件筛选：
类型 激光纠偏专用控制器
名称 激光纠偏传感器
产品型号：
ZHR41
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
3D预览
产品使用说明书
材质图

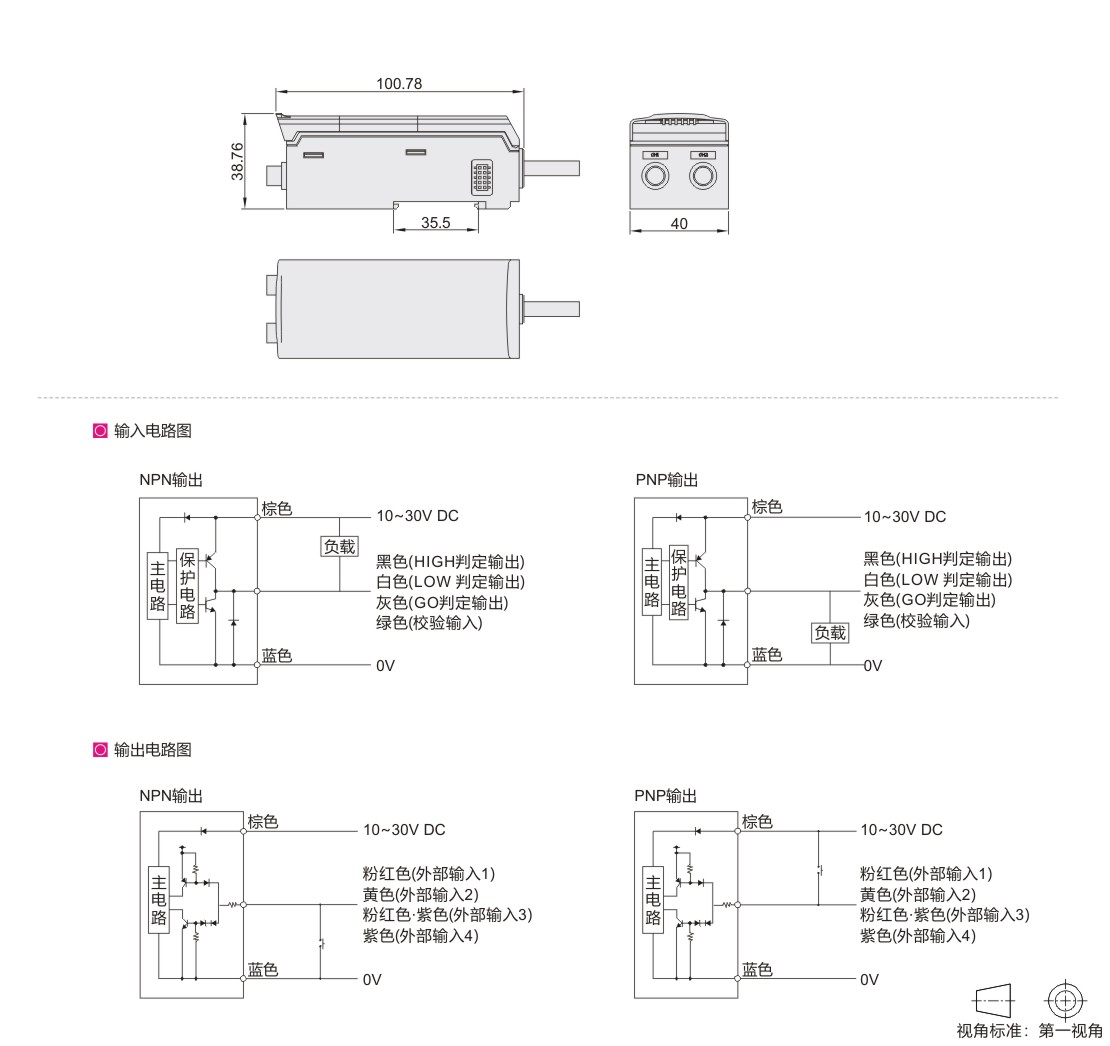

参数图
材质图
| 代码 | 类型 | 配套激光纠偏传感器代码 |
| ZHR41 | 激光纠偏专用控制器 | ZHR40 |
参数图
技术参数
| 安装方式 | DIN导轨安装 | ||||||||||||||||
| 工作电压 | 24VDC±10% | ||||||||||||||||
| 单台控制器消耗电流 | 100mA以下（连接传感器时） | ||||||||||||||||
| 传感器连接台数 | 两对传感器 | ||||||||||||||||
| 与传感器的通讯方式 | RS485 | ||||||||||||||||
| 控制器并联台数 | 最多16台控制器相连接 | ||||||||||||||||
| 显示屏 | 240×240 TFT屏 | ||||||||||||||||
| 指示灯 | 输出1~3和功能指示灯红色 | ||||||||||||||||
| 模拟输出 | 模拟输出电流4~20mA，电压0~5V可以切换 | ||||||||||||||||
| 开关量输出 | 3通道输出，NO、NC、PO、PC可以切换 | ||||||||||||||||
| 开关量输入 | 3通道输入，NPN和PNP输入可选 | ||||||||||||||||
| 显示分辨率 | 1μm | ||||||||||||||||
| 显示范围 | -99.999mm~99.999mm | ||||||||||||||||
| 保护结构 | IP40 | ||||||||||||||||
| 工作温度 | -10℃~50℃ | ||||||||||||||||
| 工作湿度 | 35%~85%RH | ||||||||||||||||
| 绝缘电阻 | 所有连接端子与外壳电阻在20MΩ以上 | ||||||||||||||||
| 耐电压 | 所有连接端子与外壳耐电压AC 1000V | ||||||||||||||||
| 耐振动性 | 频率10~55Hz，1.5mm双倍振幅，X、Y、Z三个方向各两个小时 | ||||||||||||||||
| 耐冲击 | 98m/s²(约10G)，X、Y、Z方向各5次 | ||||||||||||||||
-
