带挡边滚针轴承带内圈车削型滚针轴承

品牌名称：

怡合达

条件筛选：

材质 GCr15

密封方式轴承两面带橡胶密封圈（接触式）

内圈带内圈

种类筛选带挡边滚针轴承

参数筛选：

B（厚度）

D（外径）

d（内径）

产品代码：

有 11 个备选型号

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型			轴承材质
代码	类型			国标	相当
BAS	标准型	开式	两侧带密封带内圈	GCr15	SUJ2

S是内圈相对于外圈的容许轴向移动量。
不承诺品牌。

参数图

选型表

型号		d	F	D	C	B	r (min)	S	基本额定负载(N)		极限转速 rpm	重量 (g) (参考)
代码	轴承型号	d	F	D	C	B	r (min)	S	Cr(动)	Cor(静)	极限转速 rpm	重量 (g) (参考)
BAS	NA4900-2RS	10	14	22	13	14	0.3	0.5	6160	5520	10400	24.5
	NA4901-2RS	12	16	24					6880	6640	9600	27.5
	NA4902-2RS	15	20	28					7760	8240	8000	37
	NA4903-2RS	17	22	30					8000	8800	7200	40
	NA4904-2RS	20	25	37	17	18		0.8	15600	15920	6000	80
	NA4905-2RS	25	30	42					17440	19360	5200	89.5
	NA4906-2RS	30	35	47					19120	22800	4400	104
	NA4907-2RS	35	42	55	20	21	0.6		23600	31600	3840	175
	NA4908-2RS	40	48	62	22	23		1	32800	42400	3360	252
	NA4909-2RS	45	52	68					34400	47200	3120	290
	NA4910-2RS	50	58	72					36000	51200	2800	295

产品概述

代号含义

产品特点

产品使用注意事项

产品安装指引

应用案例

产品资料查询

产品概述

带挡边滚针轴承又叫车削型滚针轴承，是外圈加工有挡边，与滚针和保持架组成的。
这些径向紧凑的轴承具有高的承载能力，非常适用于径向空间有限的设计。

代号含义

BAM RNA 49 00 - 2RS - J
① ② ③ ④ ⑤ ⑥

①BAM:公司内部代号，代指该类型轴承
②RNA:轴承类型代号
③49：轴承尺寸系列
④00：轴承内径代号，00指有内圈的情况，内径为12mm的轴承，实际内孔Fw为14mm
⑤2RS：带双面密封圈，省略为不带密封圈
⑥J：公司内部代号，J指进口品，该款省略为国产标准品

产品特点

BAD系列：单列滚针，开放式，不带内圈。

BAQ系列：单列滚针，开放式，带内圈。

BAM系列：单列滚针，双面密封，不带内圈。

BAS系列：单列滚针，双面密封，带内圈。

BAT系列：双列滚针，双面密封，带内圈。

产品使用

1.轴承的润滑：
部分轴承在出厂时没有预添加好润滑脂，具体请向我司咨询。对没有封入润滑脂的轴承，请进行适当的润滑后使用，如果不加油，会增加滑动接触面的磨损，缩短使用寿命。
运行过程中出现润滑脂渗漏为正常现象，建议事先运行，擦去渗漏的润滑脂。
2.轴承的工作温度：
受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下
（高于以上推荐使用温度，请向我司咨询）。
3.轴承的防锈：
轴承钢材质的轴承在包装前我们都会有一道使用防锈油清洗的工序，确保轴承表面包裹一层油膜，保证产品储存和运输过程中的防锈效果。
但是这类油膜只能保证产品的静态防锈，不能保证产品安装使用过程中的防锈效果，因为产品安装和设备运转中，这层油膜很容易会因为各种原因就被擦拭或破坏掉，
甚至我们光手接触，也会因为手汗而产生锈蚀。故使用轴承钢材质的轴承，需要留意在使用过程中的防锈维护和保养。

产品安装

1.安装注意事项：

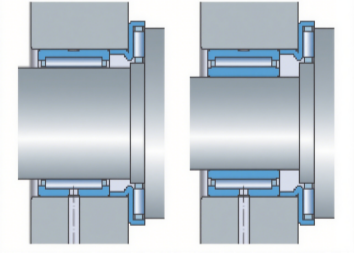

（1）带挡边滚针轴承使用时必须设计轴向定位，支撑面与轴承内外圈圈端面的接触区域要足够大，推荐尺寸如下。

（2）不带内圈带挡边滚针轴承安装示意图，如图7.1所示，建议Da≤D-2。

（3）带内圈带挡边滚针轴承安装示意图，如图7.2所示，建议Da≤D-2，d+2≤da≤F-1。

2.安装孔和安装轴设计
（1）轴推荐配合公差

类型	轴径/mm		轴的公差域等级	工况
	超过	以下
带内圈	0	50	k6	低载荷
			m6	一般载荷、重载荷
	50	100	m6	低载荷
			n6	一般载荷、重载荷
不带内圈	0	80	H5	/
	80	120	g5	/

注：内圈受到圆周载荷，非点载荷

（2）轴承座配合公差

工况	轴的公差域等级	备注
低载荷	K7(K6)	(）为高运行精度选用
中等载荷、冲击载荷	M7(M6)
重载荷、冲击载荷	N7(N6)

（3）轴加工要求

使用无内圈的轴承时，轴需要经过热处理和磨削加工。加工处理时推荐轴的表面硬度为58～64HRC，表面光洁度在Ra0.1(Rz0.4)以下。圆度和平行度在IT3以内。

应用案例

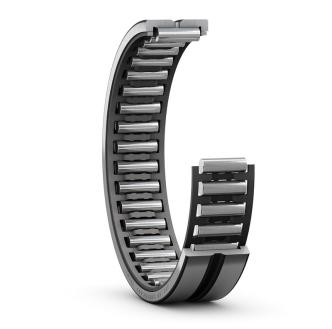

带挡边滚针轴承可选不带内圈使用，不带内圈的单列滚针轴承由一个带滚针和保持架的外圈组件组成。在轴表面具有经过硬化和研磨滚道的应用中，
这种轴承是紧凑型轴承配置的绝佳之选。外圈两侧带整体式挡边，用于轴向引导轴承，带一个或多个润滑孔的润滑槽便于补充润滑。

产品资料

1.产品精度：
内圈容许公差

内圈直径/mm		内径公差/um	宽度公差/mm
超过	以下	内径公差/um	宽度公差/mm
2.5	18	0/-8	0/-0.12
18	30	0/-10
30	50	0/-12
50	80	0/-15

外圈容许公差

分类	外圈直径/mm		外径公差/um	宽度公差/mm
分类	超过	以下	外径公差/um	宽度公差/mm
其他圆柱型	6	18	0/-8	0/-0.12
	15	30	0/-9
	30	50	0/-11
	50	80	0/-13
	80	120	0/-15

2. 产品游隙：

内径/mm		内部径向游隙CN/um
超过	以下	min	max
0	30	20	45
30	40	25	50
40	50	30	60
50	65	40	70
65	80	45	75
注：无内圈轴承，使用包络圆尺寸 Fw 而不是内部径向游隙。
