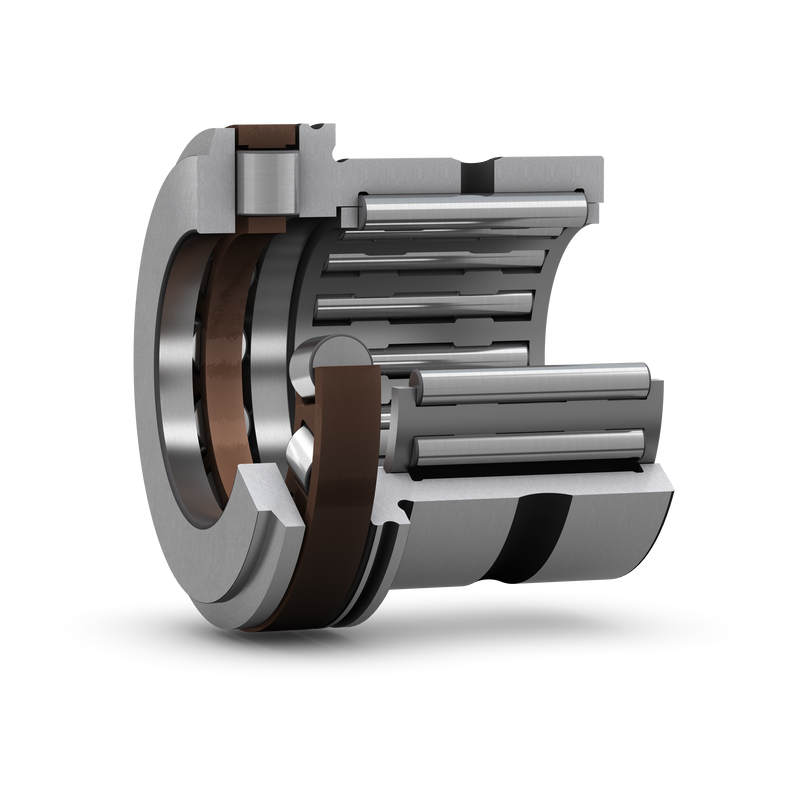

        滚针组合轴承 滚针和推力球组合 滚针和推力圆柱滚子组合 带内圈

        品牌名称：

        怡合达

        条件筛选：

        材质 GCr15
        内圈 带内圈
        外罩 带外罩
        种类筛选 组合轴承

        参数筛选：

        D（外径）

        L（厚度）

        d（内径）

        组合轴承类型

        产品代码：

        有 23 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 后置代码 材质
            国标 相当
            NKX…Z-IR 滚针和推力球组合 标准型 IR(带内圈) GCr15 SUJ2
            NKXR…Z-IR 滚针和推力圆柱滚子组合



            ●  SUJ2相当于GCr15（GB/T18254-2002)。
            轴承精度GB/T307.16级
                 相当于JISB15146级
            特点
            ●  推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
            ●  由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。对于轴向负载，NKXR...Z-IR性能更优越。

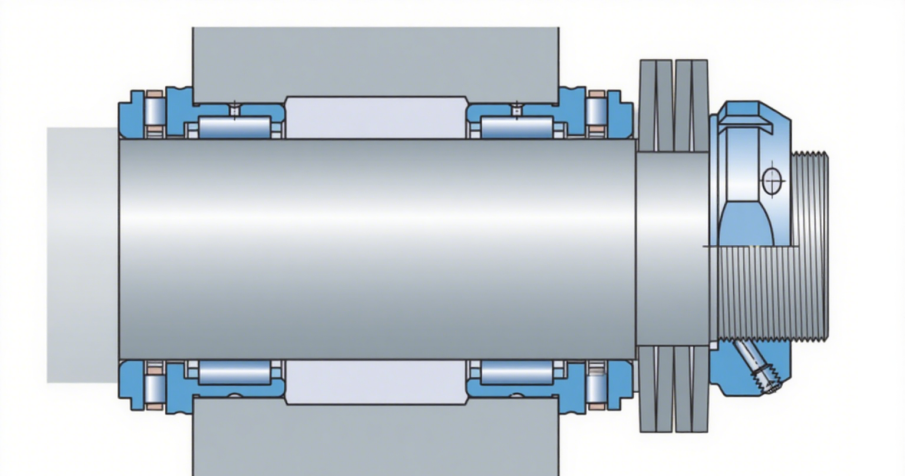

            ● 推力轴承部的轴承座需加工成比外径D大0.5mm以上，这样可以避免承受径向等负荷。

            参数图



            选型表



            型号 D B L T r
            (min)            		 r1
            (min)            		 d1 D1 V a 径向 轴向 极限转速
            (rpm)
            (参考)            		 安装尺寸 重量
            (g)
            (参考)
            基本额定负载(KN) Ds
            (min)            		 D2
            (min)            		 R
            (max)            		 R1
            (max)
            代码 d Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)

            滚针和推力球组合

            NKX...Z-IR

            		 7 19 16 23 9 0.3 0.3 10 25 6.5 19.7 5.6 6.24 8 11.2 9920 18 12 0.3 0.3 40.9
            9 21 12 27 21.7 8.08 8.8 8.24 12.32 8720 20 14 46
            12 24 15 29 23.7 9.68 10.16 8.4 13.44 7360 23 17 54.6
            14 26 17 25 17 31 8 25.7 10.8 12 8.64 14.56 6720 25 19 64.5
            17 30 20 30 10 20 36 10.5 30.7 14.88 19.04 11.44 19.76 5760 29 22 103.5
            20 37 11 0.6 25 43 9.5 37.7 17.04 24.4 15.68 30 4640 35 27 0.6 159.5
            25 42 30 48 42.7 20.4 28.8 16.32 33.6 4000 40 32 180.8
            30 47 12 35 53 9 47.7 22 33.2 16.96 37.6 3520 45 37 207
            35 52 32 13 40 61 10 55.7 23.6 37.6 21.6 50.4 3120 52 42 252.2
            40 58 14 45 66.5 9 60.5 24.8 42.4 22.4 55.2 2800 57 48 315.8
            45 62 25 35 0.6 50 71.5 10 65.5 34.4 59.2 23.2 57.6 2560 62 55 0.6 370.8
            50 72 40 17 1 1 60 86.5 12 80.5 38 72 33.2 90.4 2200 75 68 1 1 542
            60 85 18 70 96.5 11 86.5 40 73.6 34.4 101.6 1856 85 80 801

            滚针和推力圆柱滚子组合

            NKXR…Z-IR

            		 12 24 16 23 9 0.3 0.3 15 29 6.5 23.7 9.68 10.16 11.52 22.8 7360 25 17 0.3 0.3 52.6
            14 26 17 25 17 31 8 25.7 10.8 12 12.72 26.8 6720 27 19 62.5
            17 30 20 30 10 20 36 10.5 30.7 14.88 19.04 19.92 42.4 5760 32 22 97.5
            20 37 11 0.6 25 43 9.5 37.7 17.04 24.4 26.8 60.8 4640 39 27 0.6 152.5
            25 42 30 48 42.7 20.4 28.8 28.4 68.8 4000 44 32 173.8
            30 47 12 35 53 9 47.7 22 33.2 31.2 8.08 3520 49 37 204
            35 52 32 13 40 61 10 55.7 23.6 37.6 44.8 118.4 3120 56 42 258.2
            40 58 14 45 66.5 9 60.6 24.8 42.4 47.2 130.4 2800 61 48 310.8
            45 62 25 35 0.6 50 71.5 10 65.5 34.4 59.2 48.8 141.6 2560 66 55 0.6 358.8
            50 72 40 17 1 1 60 86.5 12 80.5 38 82.4 51.6 179.2 1920 82 68 1 1 703



            kgf=Nx0.101972
