同步轮拉手轴承座减震器滚针导柱

商品分类

常规选型

图纸选型

图片仅供参考，请以已选的规格为准

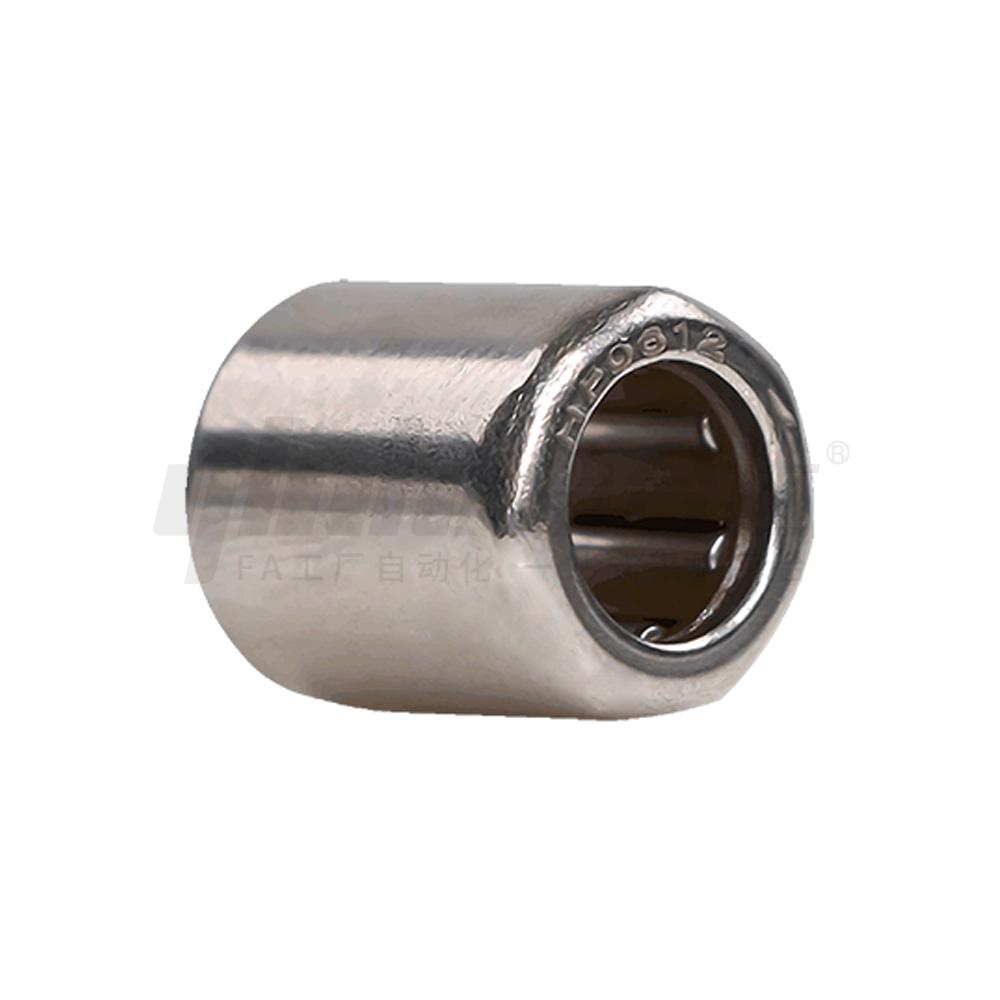

冲压外圈滚针离合器标准型不带轴承型

品牌名称：

怡合达

条件筛选：

材质 GCr15

内部结构不带轴承型

簧片材质钢制

种类筛选冲压外圈滚针离合器

参数筛选：

B（厚度）

D（外径）

d（内径）

外部形状

产品代码：

有 13 个备选型号

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型		后置代码	材质		使用温度范围
				国标	相当
BAB	标准型	不带轴承型	无标记(钢制簧片) R(带滚花) 无标记(不带滚花)	GCr15	SUJ2	-10℃~70℃

外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。
不带轴承型的滚针离合器只能传递力矩。

不承诺品牌。

参数图

选型表

型号		d	D	B	r min	容许力矩 ( N·m)	极限转速(rpm)		配合径向使用轴承型号	重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 ( N·m)	轴旋转	外圈旋转	配合径向使用轴承型号	重量 (g)
BAB	HF0612	6	10	12	0.3	1.23	16100	9100	BAHHK0608	3
	HF0612-R	6	10			0.42	16100	9100	BAHHK0608	3
	HF0812	8	12			2.21	11900	8400	BAHHK0808	3.5
	HF0812-R	8	12			0.7	11900	8400	BAHHK0808	3.5
	HF1012	10	14			3.71	9800	7700	BAHHK1010	4
	HF1216	12	18	16		8.54	7700	5600	BAHHK1212	11
	HF1416	14	20			12.11	6650	5600	BAHHK1412	13
	HF1616	16	22			14.35	5950	5250	BAHHK1612	14
	HF1816	18	24			16.87	5250	5250	BAHHK1812	16
	HF2016	20	26			19.95	4900	4550	BAHHK2010	17
	HF2520	25	32	20		46.2	3850	3850	BAHHK2512	30
	HF3020	30	37			63	3150	3150	BAHHK3012	36
	HF3520	35	42			84.7	2730	2730	BAHHK3512	40

上表中极限转速数值适用于润滑脂润滑的型号。
使用不含轴承的冲压外圈滚针离合器时，必须通过另外的滚动轴承来保证轴线的对中，否则需使用带轴承的冲压外圈滚针离合器。

产品概述

代号含义

产品特点

产品使用注意事项

产品安装指引

应用案列

产品资料查询

产品概述

单向滚针轴承又叫冲压外圈滚针离合器（以下称为冲压外圈滚针离合器），内壁上有一系列斜坡的薄壁冲压外圈、保持架、弹簧和滚针。
它们能传递单向大扭矩而且径向特别紧凑。冲压外圈滚针离合器应用场景广泛，比如印刷机械、纺织机械、家用电器等。在这些应用中，冲压外圈滚针离合器有空转或锁紧功能。

代号含义

BAZ - HFL 03 08 - KF - R

① ② ③ ④ ⑤ ⑥

①BAZ:公司内部代号，代指该类型轴承
②HFL:轴承类型代号，HF：不带轴承型冲压外圈滚针离合器。HFL：带轴承型冲压外圈滚针离合器。
③03：轴承内径代号，内径为3mm轴承
④08：轴承厚度代号，厚度为8mm轴承
⑤KF：簧片材质代号，代指树脂簧片
⑥R：R为外圈面带滚花轴承，无标记则外圈面不带滚花

产品特点

内部结构：不带轴承型和带轴承型

不带轴承型：纯离合器结构，两端不带有轴承，不能承受载荷，只能作为承载力矩，如图3.1。

带轴承型：离合器结构和两端滚针轴承结合，能承受一定的载荷，如图3.2。

图3.1不带轴承型图3.2带轴承型

外圈面：带滚花和不带滚花

带滚花：外表面沿轴向全部或部分加工有滚花，适用于塑料轴承座，可提高摩擦力和抗扭矩能力，如图3.3。

不带滚花：外表面光滑，无滚花，适用于金属轴承座，依靠过盈配合传递扭矩，如图3.4。

图3.3带滚花图3.4不带滚花

簧片材质：钢制簧片和树脂簧片

钢制簧片：采用钢制簧片设计，具有较高的机械强度和更高的耐温。适用于承受较大扭矩或者温度高的环境。

树脂簧片：采用尼龙簧片，质量更轻，惯性小。适用于高转换频率的工况，耐温相对较低。

产品使用

1.轴承的润滑：
部分轴承在出厂时没有预添加好润滑脂，具体请向我司咨询。对没有封入润滑脂的轴承，请进行适当的润滑后使用，如果不加油，会增加滑动接触面的磨损，缩短使用寿命。

2.轴承的使用温度：
受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下。

3.轴承的防锈：
轴承钢材质的轴承在包装前我们都会有一道使用防锈油清洗的工序，确保轴承表面包裹一层油膜，保证产品储存和运输过程中的防锈效果。
但是这类油膜只能保证产品的静态防锈，不能保证产品安装使用过程中的防锈效果，因为产品安装和设备运转中，这层油膜很容易会因为各种原因就被擦拭或破坏掉，
甚至我们光手接触，也会因为手汗而产生锈蚀。故使用轴承钢材质的轴承，需要留意在使用过程中的防锈维护和保养。

产品安装

1.安装注意事项：

（1）冲压外圈滚针离合器借助于装配芯轴压入轴承座孔中，装配心轴轴肩应当与轴承标有代号的一面相接，装配心轴环形槽内装有一环形密封圈以使轴承稳定附着。

（2）为了避免冲压外圈产生局部变形或脆裂，防止滚针的正常工作遭受破坏，禁止在安装轴承时使用手锤等工具敲击薄壁外圈，应使用压力机或专用安装工具进行安装。

（3）在安装过程中不能使轴承发生倾斜。

（4）冲压外圈型滚针轴承的外圈是用过盈配合结实压入轴承座的，故无需固定轴向定位。安装例如图所示。

（5）安装时注意产品正反面，产品上带有旋转方面箭头。

2.安装孔和安装轴设计
冲压外圈滚针离合器推荐的配合如表4.1所示。

表4.1
系列	轴	轴承座
		钢/铸铁	轻金属（铝/镁）	塑料
HF、HFL	h5(h6)	N6(N7)	R6(R7)	—
HF...KF、HFL...KF	h8	N7	R7
HF...R、HFL...R	h5(h6)	—	—	D-0.05
HF...KF-R、HFL...KF-R	h8
HFL0606-KF-R	h9
HFL0806-KF-R
注：使用（）内公差实际力矩不能超过50%理论力矩。塑料公差取决于使用的塑料件，表内仅供参考。

注：
（1）轴的表面硬度以58～64HRC为宜，表面粗糙度以Ra0.4um(Rz2)以内为宜，圆度和平行度IT3以内。轴端面倒角必须加工到大约 1 mm 和 15°。

（2）轴承座孔倒角必须加工到 15°,表面粗糙度以Ra0.8um。金属轴承座孔的圆柱度应在公差等级 IT 5/2。

（3）对金属轴承座，最大传递力矩取决于直径比 Qa（Qa=轴承座内径/轴承座外径）。钢制轴承座直径比推荐0.8以内；铝制轴承座直径比推荐0.6以内。塑料轴承座的最小壁厚推荐值为D-d。

应用案列

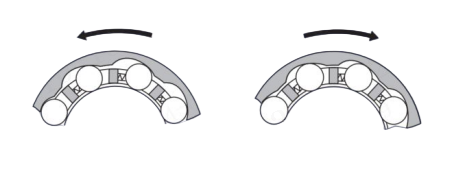

滚针离合器外圈相当于轴以逆时针方向旋转时，在弹簧力作用下，滚子会进入外圈面的啮合位置，由于外圈凸轮面与轴之间的楔合作用，实现对轴的驱动。
外圈相对轴顺时针旋转时，则离开啮合面，外圈现对轴为空转。

产品资料

冲压外圈滚针离合器外圈为薄壁，不可避免地会因热处理而变形，故直接测定实物是不妥当的。只有当压

入具有推荐公差的环规中时，轴承才可达到所必需的几何精度，然后按下述方法检查尺寸。

a. 将产品放入将离合器压入淬硬钢制环规中，环规尺寸按表5.1中规定。

b. 正向旋转性能检测：将离合器压入相应的淬硬钢制环规中，固定环规，正向旋转检验塞规按离合器上标志箭头的方向转动，手感或机器感觉塞规是否转动顺畅平稳，塞规尺寸按表5.2中规定。

c. 反向闭锁性能检测：将离合器压入相应的淬硬钢制环规中，固定环规，反向闭锁检验塞规按离合器上标志箭头的反方向转动，手感或机器感觉塞规是否闭锁，塞规尺寸按表5.2中规定。

d. 极限力矩检测：将离合器压入相应的淬硬钢制环规中，固定环规，用扭矩扳手按离合器上标志箭头的反方向转动至离合器闭锁功能失效时所测得的最大力矩。

表5.1
D		环规公称尺寸	公差	环规径向截面尺寸
超过	以下	环规公称尺寸	公差	环规径向截面尺寸
6	10	D-0.016	IT8	10
10	18	D-0.020		12
18	30	D-0.024		15
30	50	D-0.028		18

表5.2
d		正向旋转塞规公称尺寸	反向闭锁塞规公称尺寸	公差
超过	以下	正向旋转塞规公称尺寸	反向闭锁塞规公称尺寸	公差
3	6	d+0.004	d-0.02	IT7
6	10	d+0.005	d-0.024
10	14	d+0.006	d-0.026
14	18	d+0.006	d-0.028
18	24	d+0.007	d-0.030
24	30	d+0.007	d-0.033
30	50	d+0.009	d-0.036
