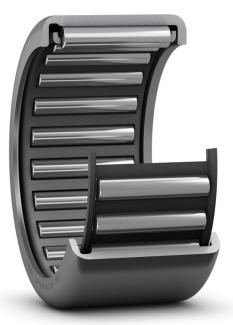

冲压外圈滚针轴承薄壳型滚针轴承

代码	类型			轴承材质
				国标	相当
BAH	标准型	开式	无密封	GCr15	SUJ2
BAH...SUS				0Cr18Ni9	SUS304
BAH...RS			一侧密封	GCr15	SUJ2
BAH...2RS			两侧密封
BAK		闭式	无密封
BAK...RS			一侧密封

轴承座材质	公差域等级
	轴		轴承座
	无内圈	带内圈	轴承座
钢/铸铁	h6	k5(j5)	J7	N7
轻型合金 (薄壁钢管)	h6	k5(j5)	M7(N7)	R7(S7)

型号						d	D	B	B1 （min）	r(min)	基本额定负载（N）						极限转速rpm （油润滑）			重量（g）（参考）
代码	轴承型号										无密封		一侧密封		两侧密封		极限转速rpm （油润滑）			BAH BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS
代码	BAH/BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS						Cr（动）	Cor（静）	Cr（动）	Cor（静）	Cr（动）	Cor（静）	无密封	一侧密封	两侧密封	BAH BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS
BAH BAH...SUS BAK BAH...RS BAK...RS BAH...2RS	HK0205*	—	—	—	—	2	4.6	5	—	0.3	465	265	—	—	—	—	60000	—	—	0.3	—	—	—	—
	HK0306	BK0306				3	6.5	6	5.2		1320	950					60000			1	1
	HK0408	BK0408				4	8	8	6.4		1540	1070					40000			2	2.1
	HK0509	BK0509				5	9	9	7.4	0.4	2200	1790					36000			2	2.1
	HK0606	—				6	10	6	—		1610	1220					36500			1.5	—
	HK0608	—						8	—		1830	1550					32000			2.1	—
	HK0609	BK0609						9	7.4		2650	2400					30000			2.5	2.6
	HK0709	BK0709				7	11	9	7.4		2800	2150					27000			2.6	2.9
	HK0808	BK0808				8	12	8	6.5		2550	2400					21000			2.7	3
	HK0810	BK0810	HK0810		HK0810			10	8.4		3700	3450	2250	2100	1960	1730	21000	19000	19000	3	3.4	3		3.2
	—	—	HK0812		HK0812			12	—		—	—	3420	3550	2250	2100	—	19000	19000	—	—	3.1		3.3
	HK0908*	—	—		—	9	13	8	—		3650	4050	—	—	—	—	25000	—	—	3	—	—		—
	HK0910	BK0910						10	8.4		4050	4250								4	4.3
	HK0912	BK0912						12	10.4		5000	6000								4.6	4.9
	HK1010	BK1010				10	14	10	8.4		3900	4800					19000			4.1	4.3
	HK1012	BK1012	HK1012	BK1012	HK1012			12	10.4		5000	6300	4100	5000	2880	3010	19000	19000	19000	4.8	5	4.2	4.3	4.3
	—	—	—	—	HK1014			14	—		—	—	—	—	4100	5000	—	—	15000	—	—	—	—	4.2
	HK1015	BK1015			—			15	13.4		6700	7800			—	—	19000		—	6	6.2			—
	HK1210	BK1210				12	16	10	8.4		4150	5800					19000			4.6	5.2
	HK1212	BK1212					18	12	9.3	0.8	3800	5100					15000			9	10
	—	—	HK1214				18	14	—		—	—	6100	7000			—	15000		—	—	10
			—		HK1214		16	14					—	—	4450	5580		—	12000			—		8
					HK1216		18	16							6100	7000			12000					11
	HK1312	BK1312			—	13	19	12	9.3		6200	7100			—	—	17000		—	10	11			—
	HK1412	BK1412				14	20	12	9.3		6800	7500					16000			10.5	12
	—	—	HK1414	BK1414				14	11.3		—	—	6100	7500			—	13000		—	—	12	13
	—	—	—	—	HK1416			16	—		—	—			6100	7500	—	—	11000	—	—	—	—	13
	HK1512	BK1512	—		—	15	21	12	9.3		7000	8400			—	—	14000	—	—	11	13	—		—
	—	—	HK1514		—			14	—		—	—	6800	8800	—	—	—	11000	—	—	—	12		—
	HK1516*	BK1516	—		HK1516			16	13.3		9800	11400			6800	8800	14000	-	10000	15	17	—		15
	—	—	HK1518		—			18	—		—	—	9500	11400	—	—	—	10000	—	—	—	16		—
	—	—	—		HK1520			20			—	—	—	—	9500	11400	—	—	10000	—		—		18
	HK1522*	—			—			22			10400	16500			—	—	14000		—	20				—
	HK1612	BK1612				16	22	12	9.3		7100	9200					14000			12	14
	—	—	HK1614	BK1614				14	11.3		—	—	7200	9200			—	10000		—	—	13	15
	HK1616	BK1616	—	—	HK1616			16	13.3		10100	14300	—	—	7200	9200	14000	—	10000	16	18	—	—	14
	—	—	—	—	HK1620			20	—		—	—	—	—	9900	12300	—	—	10000	—	—	—	—	18

型号						d	D	B	B1 （min）	r(min)	基本额定负载（N）						极限转速rpm （油润滑）			重量（g）（参考）
代码	轴承型号										无密封		一侧密封		两侧密封		极限转速rpm （油润滑）			BAH BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS
代码	BAH/BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS						Cr（动）	Cor（静）	Cr（动）	Cor（静）	Cr（动）	Cor（静）	无密封	一侧密封	两侧密封	BAH BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS
BAH BAH...SUS BAK BAH...RS BAK...RS BAH...2RS	HK1622*	BK1622	—	—	—	16	22	22	19.3	0.8	11100	17400	—	—	—	—	14000	—	—	22	24	—	—	—
	HK1712	—				17	23	12	—		6900	9300					13000			12	—
	HK1812*	BK1812				18	24	12	9.3		7100	9900					10000			13	15
	—	—	HK1814					14	—		—	—	7800	9900			—	13000		—	—	14
	HK1816	BK1816	—	—	HK1816			16	13.3		10600	15300	—	—	7800	9900	12000	—	9200	18	20	—		15
	HK2010	—			—	20	26	10	—		5900	7200			—	—	10000		—	12	—			—
	HK2012	—			—			12	—		7600	10100			—	—			—	14	—			—
	HK2016	BK2016			HK2016			16	13.3		11700	29100			8000	10100			9000	19	22			18
	—	—	HK2018	BK2018	—			18	15.3		—	—	12700	20100	—	—	—	8200	—	—	—	21	24	—
	HK2020	BK2020	—	—	HK2020			20	17.3		13700	24000	—	—	12700	20100	10000	—	7800	24	27	—	—	23
	HK2030*	—	—	—	—			30	—		21800	40000	—	—	—	—	10100	—	—	35	—	—	—	—

型号						d	D	B	B1 （min）	r(min)	基本额定负载（N）						极限转速rpm （油润滑）			重量（g）（参考）
代码	轴承型号										无密封		一侧密封		两侧密封		极限转速rpm （油润滑）			BAH BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS
代码	BAH/BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS						Cr（动）	Cor（静）	Cr（动）	Cor（静）	Cr（动）	Cor（静）	无密封	一侧密封	两侧密封	BAH BAH...SUS	BAK	BAH...RS	BAK...RS	BAH...2RS
BAH BAH...SUS BAK BAH...RS BAK...RS BAH...2RS	HK2210	—	—	—	—	22	28	10	—	0.8	7200	9500	—	—	—	—	10100	—	—	13	—	—	—	—
	HK2212*	BK2212	—					12	9.3		8100	10400	—	—			10100	—		15	18	—
	—	—	HK2214					14	—		—	—	9000	12400			—	7800		—	—	16
	HK2216*	BK2216	—		HK2216			16	13.3		11400	18100	—	—	9000	12400	10100	—	7800	21	24	—		18
	—	—	HK2218		—			18	—		—	—	10400	20100	—	—	—	7800	—	—	—	24		—
	HK2220		—		HK2220			20			14500	25000	—	—	10400	20100	10100	—	7800	26		—		23
	HK2512				—	25	32	12			10000	14200			—	—	9000		—	20		—		—
	HK2516*	BK2516			HK2516			16	13.3		13600	20000			9600	13200	9000		6900	27	32	29	34	27
	—	—	HK2518	BK2518	—			18	15.3		—	—	13600	20000	—	—	—	6900	—	—	—	—	—	—
	HK2520*	BK2520	—	—	HK2520			20	17.3		17900	30000	—	—	13600	20000	9000	—	6900	33	38			31
	—	—			HK2524			24	—		—	—			17900	30000	—		6900	—	—			40
	HK2526	BK2526						26	23.3		22500	42000			—	—	9000		—	44	48			—
	—	—			HK2530			30	—		—	—			24500	43000	—		6900	—	—			47
	HK2538*	BK2538			—			38	35.3		34000	66000			—	—	10200		—	64	68			—
	HK2816	—				28	35	16	—		15400	22500					8700			29	—
	—		HK2818					18			—	—	14760	23850			—	5300		—		31
	HK2820		—		HK2820			20			18900	32000	—	—	11400	22500	8700	—	5300	36		—		34
	HK3012*	BK3012			—	30	37	12	9.3		10100	16200			—	—	8100		—	23	28			—
	HK3016	BK3016			HK3016			16	13.3		15200	27000			10100	16200	8100		5300	31	38			31
	—	—	HK3018		—			18	—		—	—	16200	26000	—	—	—	5300	—		—	37		—
	HK3020	BK3020	—		HK3020			20	17.3		19700	33500	—	—	16200	26000	8100	—	5300	39	47	—		36
	HK3022*	—			—			22	—		22320	41400			—	—	8100		—	42	—			—
	—	—			HK3024			24	—		—	—			21000	38500	—		5300		—			44
	HK3026*	BK3026			—			26	23.3		24000	50000			—	—	8100		—	51	58			—
	HK3038*	BK3038						38	35.3		32500	74000					8100			76	84
	HK3220*	—				32	39	20	—		20700	38250					7300			40.6	—
	HK3224*					32	39	24			25500	52000					7300			49
	HK3512*					35	42	12			12100	19300					7100			27
	HK3516*				HK3516			16			15700	27500			10100	20300	7100		4900	36				32
	—		HK3518		—			18			—	—	16700	30500	—	—	—	4900	—	—		39		—
	HK3520*	BK3520	—		HK3520			20	17.3		20800	41000	—	—	16700	30500	7100	—	4900	44	53	—		41
	HK4012	—			—	40	47	12	—		14000	24300			—	—	6300		—	30	—			—
	HK4016*				HK4016			16			20000	38500			11000	21300	6300		4200	39				37
	—		HK4018		—			18			—	—	19000	30500	—	—	—	4200	—	—		45		—
	HK4020*	BK4020	—		HK4020			20	17.3		25500	52000	—	—	19000	30500	6300	—	4200	54	62	—		48
	HK4512*	—			—	45	52	12	—		12900	22500			—	—	5800		—	33	—			—
	HK4516*							16			19300	38000					5800			46	—
	—		HK4518					18			—	—	20300	41000			—	3800		—		50
	HK4520*	BK4520	—		HK4520			20	17.3		22000	51000	—	—	20300	41000	5800	—	3800	56	72	—		54
	HK5020*	—	—		—	50	58	20	—		28000	60000	—	—	—	—	5300	—	—	70	—	—		—
	—		HK5022		—			22			—	—	30000	61000	—	—	—	3200	—	—		76		—
	—		—		HK5024			24			—	—	—	—	30000	61000	—	—	3200	—		—		81
	HK5025*				—			25			34500	80000			—	—	5300		—	90				—
	HK5520*					55	63	20			29500	59900					4600			74
	HK5528*					55	63	28			39090	98000					4600			405
	HK6012*					60	68	12			12400	29000					4100			49
	HK6020*							20			30500	72000								81
	HK6032*							32			50000	131000								136

商城

线下

抱歉，未生成产品型号

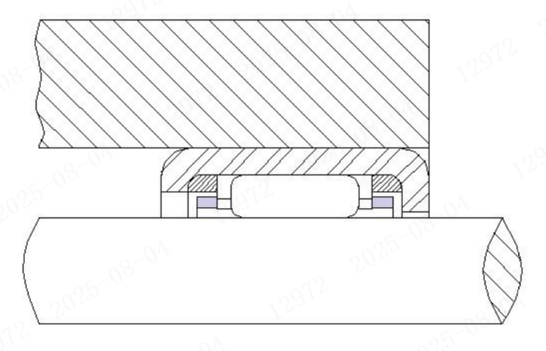

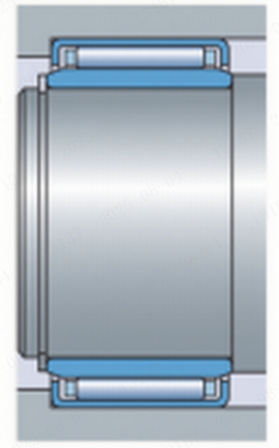

表5.2.1 冲压外圈型滚针轴承推荐配合
轴承座材质	轴		轴承座
	无内圈	带内圈
钢/铸铁	h6	k5（j5）	N7
AL			R7
Mg			S7

表6.1 产品精度
d	D	环规	止规	通规
2	4.6	4.587	2.024	2.006
3	6.5	6.484	3.024	3.006
4	8	7.984	4.028	4.01
5	9	8.984	5.028	5.01
6	10	9.984	6.028	6.01
7	11	10.98	7.031	7.013
8	12	11.98	8.031	8.013
9	13	12.98	9.031	9.013
10	14	13.98	10.031	10.013
12	16	15.98	12.034	12.016
12	18	17.98	12.034	12.016
13	19	18.976	13.034	13.016
14	20	19.976	14.034	14.016
15	21	20.976	15.034	15.016
16	22	21.976	16.034	16.016
17	23	22.976	17.034	17.016
18	24	23.976	18.034	18.016
20	26	25.976	20.041	20.02
22	28	27.976	22.041	22.02
25	32	31.972	25.041	25.02
28	35	34.972	28.041	28.02
30	37	36.972	30.041	30.02
32	39	38.972	32.05	32.25
35	42	41.972	35.05	35.25
40	47	46.972	40.05	40.25
45	52	51.967	45.05	45.25
50	58	57.967	50.05	50.25
55	63	62.967	55.06	55.3
60	68	67.967	60.06	60.3
注：在实际止规检测时为了避免润滑脂影响止规，通常止规制作时会比上表中大2um。检测的产品不能继续使用。
