奥托尼克斯 光电传感器 通用方型 对射式 镜反射式 漫反射式 有效检测距离100~15000mm
品牌名称：
奥托尼克斯
条件筛选：
功能 通用型
外形 标准方型
产品种类 光电传感器
参数筛选：
检测方式
检测距离（mm）
输出功能
产品代码：
有 6 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 | |
| BJ15M | 光电传感器 | 通用方型 | 对射式 |
| BJ3M | 镜反射式 | ||
| BJ1M | 漫反射式 | ||
特点
采用高性能的光学镜头 ，实现远距离检测远距离检测； 内置电源反接保护电路 ，输出短路和过电流保护电路； 抗相互干扰功能(对射式除外)； 优秀的抗干扰性能 ，降低外来光影响。

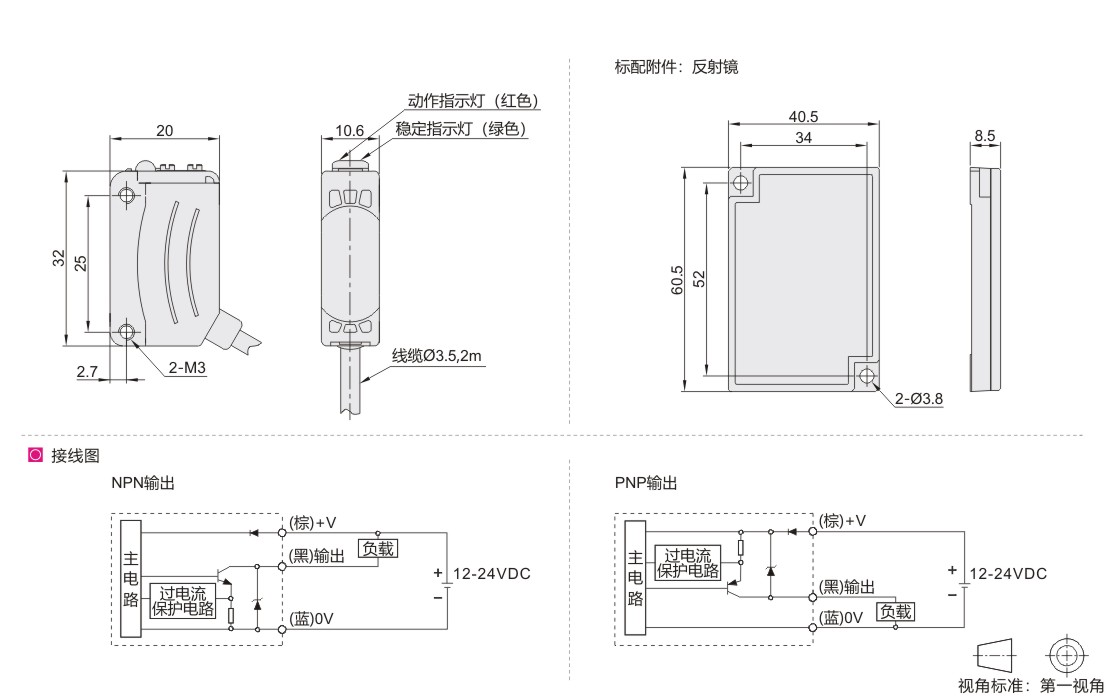

参数图
选型表
| 型号 | 输出功能 | 检测方式 | 检测距离 | 出线方式 | 标配附件 | |||||||||||||||||||||||||||||||||||||||
| 代码 | ||||||||||||||||||||||||||||||||||||||||||||
| BJ15M-TDT | NPN | 对射式 | 15m | 直接出线 2M/3芯电缆 |
— | |||||||||||||||||||||||||||||||||||||||
| BJ15M-TDT-P | PNP | |||||||||||||||||||||||||||||||||||||||||||
| BJ3M-PDT | NPN | 镜反射式 | 0.1~3m | 反射镜 | ||||||||||||||||||||||||||||||||||||||||
| BJ3M-PDT-P | PNP | |||||||||||||||||||||||||||||||||||||||||||
| BJ1M-DDT | NPN | 漫反射式 | 1m | — | ||||||||||||||||||||||||||||||||||||||||
| BJ1M-DDT-P | PNP | |||||||||||||||||||||||||||||||||||||||||||
参数表
| 型号 | BJ15M-TDT BJ15M-TDT-P |
BJ3M-PDT BJ3M-PDT-P |
BJ1M-DDT BJ1M-DDT-P |
|||||||||||||||||||||||||||||||||||||||||
| 电源电压 | 12~24VDC±10%(纹波P-P：10%以下) | |||||||||||||||||||||||||||||||||||||||||||
| 消耗电流 | 20mA以下 | 30mA以下 | ||||||||||||||||||||||||||||||||||||||||||
| 光源 | 红外线LED(850nm) | 红色LED(660nm) | 红外线LED(850nm) | |||||||||||||||||||||||||||||||||||||||||
| 灵敏度调节 | 内置灵敏度调节旋钮 | |||||||||||||||||||||||||||||||||||||||||||
| 动作模式 | 可选择Light ON/Dark ON模式 | |||||||||||||||||||||||||||||||||||||||||||
| 控制输出 | NPN或者PNP集电极开路输出 负载电压：26.4VDC以下，负载电流：100mA以下 残留电压：NPN：1V以下；PNP：2.5V以下 |
|||||||||||||||||||||||||||||||||||||||||||
| 保护电路 | 电源反接保护、输出短路保护及过电流保护电路，抗相互干扰功能(对射式除外) | |||||||||||||||||||||||||||||||||||||||||||
| 指示灯 | 动作时：红色；稳定时：绿色(对射式电源指示灯：绿色) | |||||||||||||||||||||||||||||||||||||||||||
| 绝缘阻抗 | 20MΩ以上(以500VDC为标准) | |||||||||||||||||||||||||||||||||||||||||||
| 耐电压 | 1000VAC 50/60Hz 持续1分钟 | |||||||||||||||||||||||||||||||||||||||||||
| 耐振动 | 10~55Hz(周期1分钟)振幅1.5mm或者300m/s² X，Y，Z各方向2小时 | |||||||||||||||||||||||||||||||||||||||||||
| 耐冲击 | 500m/s² X，Y，Z各方向3次 | |||||||||||||||||||||||||||||||||||||||||||
| 环境光照 | 太阳光：11000LX以下；白炽灯：3000LX以下(收光面光照度) | |||||||||||||||||||||||||||||||||||||||||||
| 环境温度 | 使用时：-25~55℃；储存时：-40~70℃(未结冰状态) | |||||||||||||||||||||||||||||||||||||||||||
| 环境湿度 | 使用及存储时：35~85%RH(未结露状态) | |||||||||||||||||||||||||||||||||||||||||||
| 防护等级 | IP65(IEC规格) | |||||||||||||||||||||||||||||||||||||||||||
| 材质 | 外壳：PC+ABS，LEDCAP：PC，透镜：PMMA | |||||||||||||||||||||||||||||||||||||||||||
-
