奥托尼克斯 光电传感器 通用型 小方型 限定距离反射式 对射式 有效检测距离10~3000mm
品牌名称：
奥托尼克斯
条件筛选：
功能 通用型
外形 小方形
产品种类 光电传感器
参数筛选：
检测方式
检测距离（mm）
输出功能
产品代码：
有 3 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 | |
| BYD50 | 光电传感器 | 小方型 | 限定距离反射式 |
| BYD3M | 对射式 | ||
特点
外形尺寸小 ，易于安装； 优越的检测能力 ，不受检测物体颜色的影响(限定距离反射式)； 有延时功能 ，可以调节延时时间(延时时间 ：0. 1~2秒可调)； 内置输出短路保护 ，电源反接保护电路。

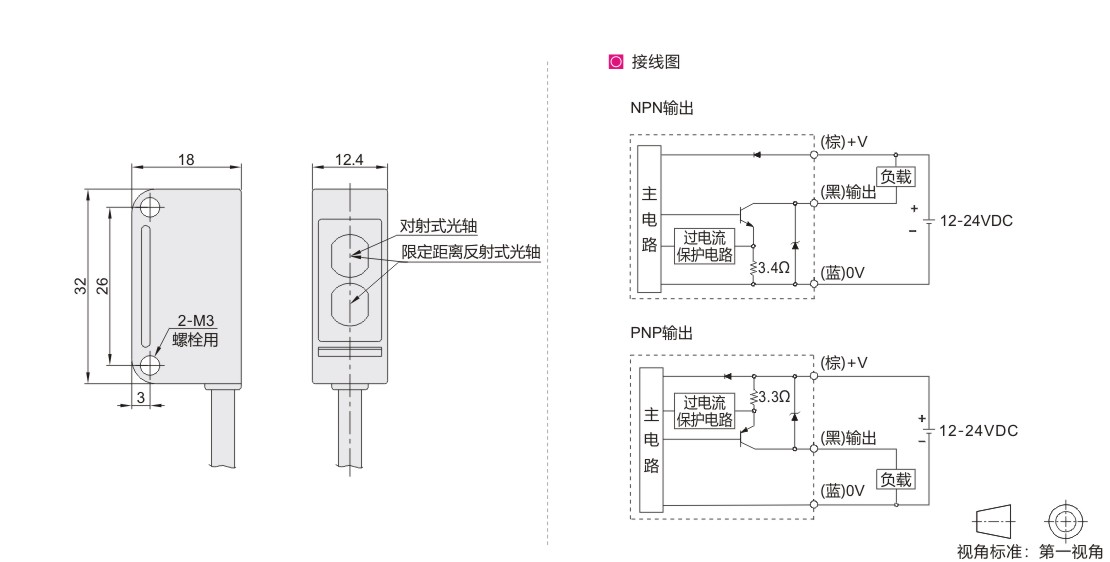

参数图
选型表
| 型号 | 输出功能 | 检测距离 | 出线方式 | |||||||||||||||||||||
| 代码 | ||||||||||||||||||||||||
| BYD50-DDT | NPN | 10~50mm | 直接出线2M | |||||||||||||||||||||
| BYD3M-TDT | 3m | |||||||||||||||||||||||
| BYD3M-TDT-P | PNP | |||||||||||||||||||||||
参数表
| 型号 | BYD50-DDT | BYD3M-TDT | BYD3M-TDT-P | |||||||||||||||||||||||||||||||||||||||||
| 电源电压 | 12~24VDC±10%(纹波P-P：10%以下) | |||||||||||||||||||||||||||||||||||||||||||
| 响应时间 | 动作：3ms以下复位：100ms以下 | 1ms以下 | ||||||||||||||||||||||||||||||||||||||||||
| 消耗电流 | 35mA以下 | 30mA以下 | ||||||||||||||||||||||||||||||||||||||||||
| 光源 | 红外线LED | |||||||||||||||||||||||||||||||||||||||||||
| 动作模式 | Light ON | Dark ON(Light ON：可选) | ||||||||||||||||||||||||||||||||||||||||||
| 控制输出 | NPN集电极开路输出 负载电压：30VDC以下 负载电流：50mA以下 残留电压：1V以下 |
NPN或PNP集电极开路输出 负载电压：30VDC以下 负载电流：100mA以下 残留电压：NPN：1V以下，PNP：2.5V以下 |
||||||||||||||||||||||||||||||||||||||||||
| 保护电路 | 电源反接保护，输出短路护电路 | |||||||||||||||||||||||||||||||||||||||||||
| 延时功能 | OFF延迟时间可调(延时时间：0.1~2秒) | — | ||||||||||||||||||||||||||||||||||||||||||
| 指示灯 | 动作指示灯：红色LED | |||||||||||||||||||||||||||||||||||||||||||
| 绝缘阻抗 | 20MΩ以上(以500VDC为基准) | |||||||||||||||||||||||||||||||||||||||||||
| 抗干扰 | 模拟方波发生器±240V(脉冲宽度1μs)方波干扰 | |||||||||||||||||||||||||||||||||||||||||||
| 耐电压 | 1000VAC 50/60Hz持续1分钟 | |||||||||||||||||||||||||||||||||||||||||||
| 耐振动 | 10~55Hz(周期1分钟)振幅1.5mm X，Y，Z各方向2小时 | |||||||||||||||||||||||||||||||||||||||||||
| 耐冲击 | 500m/s²(50G) X，Y，Z方向3次 | |||||||||||||||||||||||||||||||||||||||||||
| 环境光照 | 太阳光：11000LX以下，白炽灯：3000LX以下(收光面光照度) | |||||||||||||||||||||||||||||||||||||||||||
| 环境温度 | 使用时：-20~65℃,存储时：-25~70℃(未结冰状态) | |||||||||||||||||||||||||||||||||||||||||||
| 环境湿度 | 使用及存储：35~85%RH(未结露状态) | |||||||||||||||||||||||||||||||||||||||||||
| 防护等级 | IP64(IEC规格) | |||||||||||||||||||||||||||||||||||||||||||
| 材质 | 外壳：ABS，透镜：亚克力 | |||||||||||||||||||||||||||||||||||||||||||
-
