图片仅供参考，请以已选的规格为准

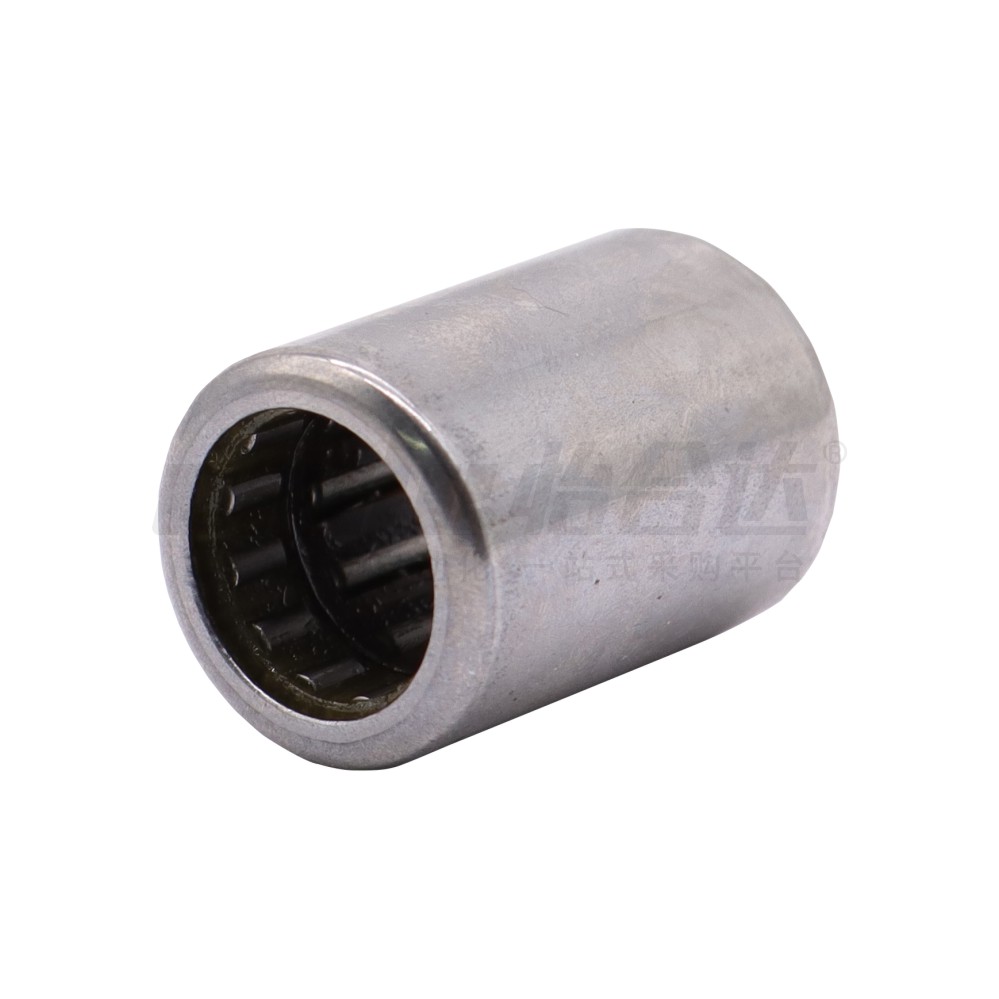

冲压外圈滚针离合器 带轴承型 树脂簧片 单向滚针轴承
品牌名称：
怡合达
条件筛选：
材质 GCr15
d（内径） 8
D（外径） 12
B（厚度） 22
内部结构 带轴承型
外部形状 不带滚花
簧片材质 树脂
种类筛选 冲压外圈滚针离合器
参数筛选：
B（厚度）
D（外径）
d（内径）
外部形状
产品型号：
BAZ-HFL0822-KF
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
后置代码 |
材质 |
使用温度范围 |
||
| 国标 | 相当 | |||||
| BAZ | 标准型 | 带轴承型 | KF(树脂簧片) R(带滚花) 无标记(不带滚花) |
GCr15 | SUJ2 | -10℃~70℃ |
外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。 带轴承型的滚针离合器能承受力矩以及径向力。
不承诺品牌。

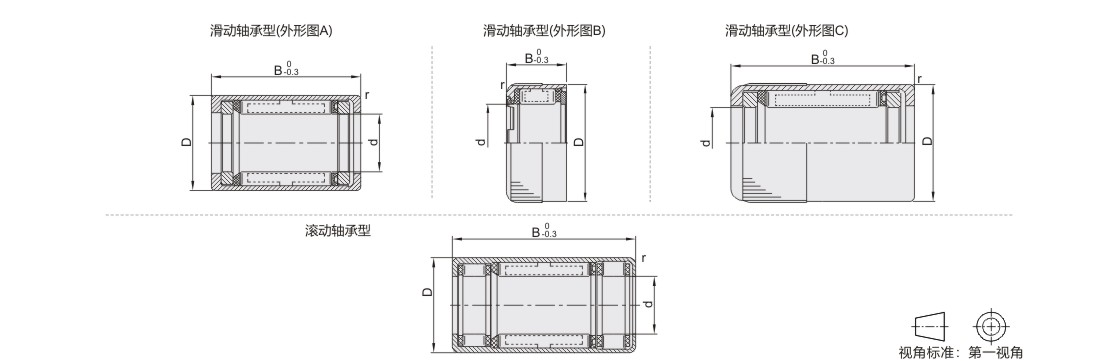

参数图
滑动轴承型(外形图A)
| 型号 |
d |
D |
B |
r min |
容许力矩 (N·m) |
容许径向载荷 (N) |
极限转速(rpm) |
重量 (g) |
||
| 代码 | 轴承型号 | 轴旋转 | 外圈旋转 | |||||||
| BAZ | HFL0308-KF | 3 | 6.5 | 8 | 0.3 | 0.13 | 42 | 31500 | 5600 | 1.4 |
| HFL0408-KF | 4 | 8 | 0.24 | 56 | 23800 | 1.6 | ||||
| HFL0615-KF | 6 | 10 | 15 | 1.23 | 77 | 16100 | 9100 | 4 | ||
滑动轴承型(外形图B)
| 型号 |
d |
D |
B |
r min |
容许力矩 (N·m) |
容许径向载荷 (N) |
极限转速(rpm) |
重量 (g) |
||
| 代码 | 轴承型号 | 轴旋转 | 外圈旋转 | |||||||
| BAZ | HFL0606-KF-R | 6 | 10 | 6 | 0.3 | 0.35 | 28 | 16100 | 9100 | 1 |
| HFL0806-KF-R | 8 | 12 | 0.49 | 37.8 | 2 | |||||
滑动轴承型(外形图C)
| 型号 |
d |
D |
B |
r min |
容许力矩 (N·m) |
容许径向载荷 (N) |
极限转速(rpm) |
重量 (g) |
||
| 代码 | 轴承型号 | 轴旋转 | 外圈旋转 | |||||||
| BAZ | HFL0308-KF-R | 3 | 6.5 | 8 | 0.3 | 0.13 | 42 | 31500 | 5600 | 1.4 |
| HFL0408-KF-R | 4 | 8 | 0.24 | 56 | 23800 | 1.6 | ||||
| HFL0615-KF-R | 6 | 10 | 15 | 1.23 | 77 | 16100 | 9100 | 4 | ||
滚动轴承型
| 型号 |
d |
D |
B |
r min |
容许力矩 (N·m) |
基本额定负载(KN) |
极限转速(rpm) |
重量 (g) |
|||
| 代码 | 轴承型号 | Cr(动) | Cor(静) | 轴旋转 | 外圈旋转 | ||||||
| BAZ | HFL0822-KF | 8 | 12 | 22 | 0.3 | 2.21 | 2.56 | 2.77 | 11900 | 8400 | 7 |
| HFL0822-KF-R | 0.7 | ||||||||||
以上表中极限转速数值适用于润滑脂润滑的型号。 冲压外圈滚针离合器和滑动轴承组件工作时，实际速度和径向载荷的乘积不能超过表中的极限载荷。工作极限由表中的极限转速和容许径向载荷决定。
-
