图片仅供参考，请以已选的规格为准
费斯托 精密型 快插接头 内螺纹 外螺纹 外六角型 内六角型 直接头型 黄铜材质 镀镍
品牌名称：
费斯托
条件筛选：
性价比 精密型
类型 常规型
主体材质 镀镍黄铜
形状 直接头型
工作温度 -5~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.095~0.8
接管类型 快插型
种类筛选 快插接头
参数筛选：
连接类型
产品代码：
有 61 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| FNPQE-D | 内螺纹 | 外六角型 | 直接头 | 黄铜 | 镀镍 |
| 外螺纹 | |||||
| FNPQE-DK | 外螺纹 | 内六角型 | |||

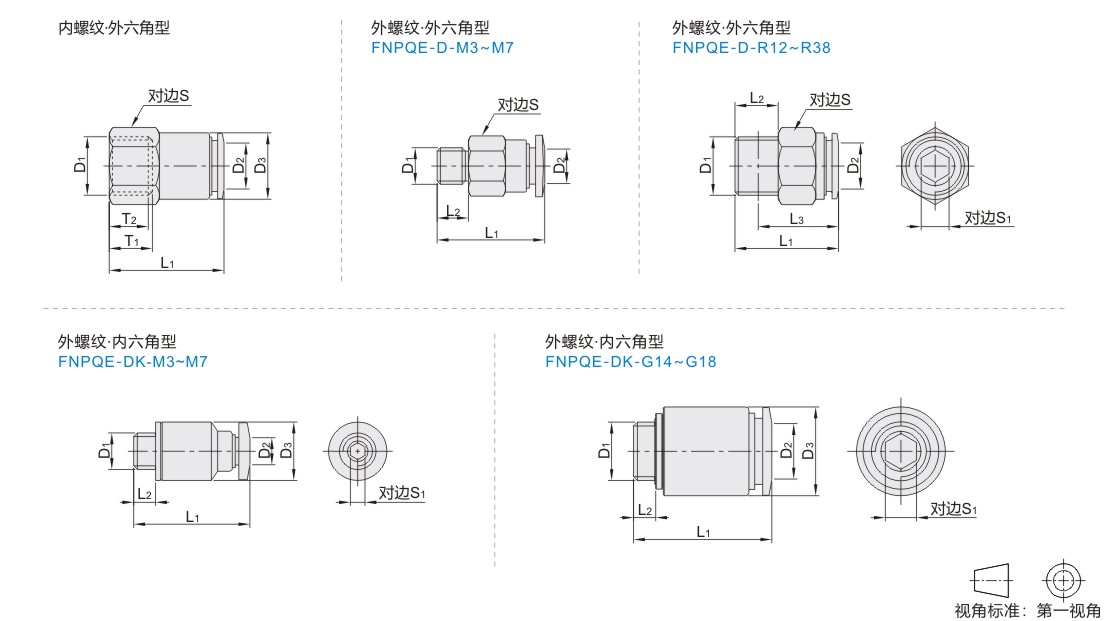

参数图
内螺纹·外六角型
| 型号 | D1 | D2 | D3 | L1 | 公称 直径 |
S | T1 | T2 | 重量 (g) |
| FNPQE-D-M5F-Q3-P10 | M5 | 3 | 7 | 17.3 | 2.2 | 8 | 6 | 5.5 | 3.56 |
| FNPQE-D-M5F-Q4-P10 | 4 | 8 | 19.6 | 2.5 | 10 | 5 | |||
| FNPQE-D-G18F-Q4-P10 | G1/8 | 4 | 10 | 24.8 | 2.5 | 14 | 9 | 8 | 13.92 |
| FNPQE-D-G18F-Q6-P10 | 6 | 12 | 26.1 | 4.5 | 15.67 | ||||
| FNPQE-D-G18F-Q8-P10 | 8 | 14 | 28.1 | 6 | 16.98 | ||||
| FNPQE-D-G18F-Q10-P10 | 10 | 17 | 30.1 | 8 | 17 | 27.66 | |||
| FNPQE-D-G14F-Q4-P10 | G1/4 | 4 | 10 | 27.8 | 2.5 | 17 | 12 | 11 | 22.8 |
| FNPQE-D-G14F-Q6-P10 | 6 | 12 | 29.1 | 4.5 | 22.67 | ||||
| FNPQE-D-G14F-Q8-P10 | 8 | 14 | 31.1 | 6 | 24.58 | ||||
| FNPQE-D-G14F-Q10-P10 | 10 | 17 | 33.1 | 8 | 26.76 | ||||
| FNPQE-D-G14F-Q12-P10 | 12 | 20 | 35.6 | 10 | 21 | 47.23 | |||
| FNPQE-D-G38F-Q6-P5 | G3/8 | 6 | 12 | 30.1 | 4.5 | 21 | 13 | 12 | 32.67 |
| FNPQE-D-G38F-Q8-P5 | 8 | 14 | 32.1 | 6 | 38.57 | ||||
| FNPQE-D-G38F-Q10-P5 | 10 | 17 | 34.1 | 8 | 36.86 | ||||
| FNPQE-D-G38F-Q12-P5 | 12 | 20 | 36.6 | 10 | 40.93 | ||||
| FNPQE-D-G12F-Q12-P5 | G1/2 | 38.6 | 24 | 15 | 14 | 48.53 | |||
| FNPQE-D-G12F-Q16-P5 | 16 | 23.8 | 41.1 | 14 | 59.1 |
外螺纹·内六角型
| 型号 | D1 | D2 | D3 | L1 | L2 | S1 | 重量 (g) |
| FNPQE-DK-M3-Q3-P10 | M3 | 3 | 8 | 15.5 | 2.5 | 1.5 | 2.5 |
| FNPQE-DK-M3-Q4-P10 | 4 | 16.4 | 2.1 | ||||
| FNPQE-DK-M5-Q3-P10 | M5 | 3 | 15.9 | 3 | 2 | 3 | |
| FNPQE-DK-M5-Q4-P10 | 4 | 17.3 | 2.5 | 2.85 | |||
| FNPQE-DK-M5-Q6-P10 | 6 | 10 | 17.8 | 3.6 | |||
| FNPQE-DK-M7-Q4-P10 | M7 | 4 | 18.8 | 5.5 | 3 | 4.8 | |
| FNPQE-DK-M7-Q6-P10 | 6 | 20.4 | 4 | 4.3 | |||
| FNPQE-DK-G18-Q4-P10 | G1/8 | 4 | 13 | 16.2 | 5.1 | 3 | 6.5 |
| FNPQE-DK-G18-Q6-P10 | 6 | 18.2 | 4 | 7.2 | |||
| FNPQE-DK-G18-Q8-P10 | 8 | 14 | 25.7 | 4.2 | 5 | 11.6 | |
| FNPQE-DK-G18-Q10-P10 | 10 | 17 | 28.3 | 17.5 | |||
| FNPQE-DK-G14-Q6-P10 | G1/4 | 6 | 20.1 | 4.8 | 4 | 12.8 | |
| FNPQE-DK-G14-Q8-P10 | 8 | 24.4 | 6 | 14 | |||
| FNPQE-DK-G14-Q10-P10 | 10 | 28.9 | 7 | 19.5 | |||
| FNPQE-DK-G14-Q12-P10 | 12 | 20 | 31.1 | 26.8 |
外螺纹·外六角型
| 型号 | D1 | D2 | 公称 直径 |
S | S1 | L1 | L2 | L3 | 重量 (g) |
| FNPQE-D-M3-Q3-P10 | M3 | 3 | 1 | 5.5 | — | 14.8 | 3 | — | 1.09 |
| FNPQE-D-M3-Q4-P10 | 4 | 8 | 16.8 | 2.92 | |||||
| FNPQE-D-M5-Q3-P10 | M5 | 3 | 2 | 15.5 | 3.5 | 2.88 | |||
| FNPQE-D-M5-Q4-P10 | 4 | 2.3 | 17.3 | 2.93 | |||||
| FNPQE-D-M5-Q6-P10 | 6 | 10 | 18.2 | 3.86 | |||||
| FNPQE-D-M7-Q4-P10 | M7 | 4 | 3 | 20.1 | 6 | 6.43 | |||
| FNPQE-D-M7-Q6-P10 | 6 | 3.5 | 20.6 | 5.22 | |||||
| FNPQE-D-R18-Q4-P10 | R1/8 | 4 | 3 | 10 | — | 19.4 | 8 | 15.4 | 6.66 |
| FNPQE-D-R18-Q6-P10 | 6 | 4 | 19.5 | 15.5 | 5.74 | ||||
| FNPQE-D-R18-Q8-P10 | 8 | 5 | 14 | 5 | 28.1 | 8.5 | 24.1 | 14.75 | |
| FNPQE-D-R18-Q10-P10 | 10 | 17 | 30.4 | 26.4 | 20.26 | ||||
| FNPQE-D-R18-Q12-P10 | 12 | 21 | 32.4 | 28.4 | 27.95 | ||||
| FNPQE-D-R14-Q4-P10 | R1/4 | 4 | 3 | 14 | 3 | 19.4 | 11 | 13.4 | 15.2 |
| FNPQE-D-R14-Q6-P10 | 6 | 4 | 4 | 24 | 18 | 17.16 | |||
| FNPQE-D-R14-Q8-P10 | 8 | 6 | 6 | 26.1 | 20.1 | 13.08 | |||
| FNPQE-D-R14-Q10-P10 | 10 | 17 | 32.7 | 11.5 | 26.7 | 25.08 | |||
| FNPQE-D-R14-Q12-P10 | 12 | 21 | 35.4 | 29.4 | 30.53 | ||||
| FNPQE-D-R38-Q6-P5 | R3/8 | 6 | 4 | 17 | 4 | 22 | 12 | 15.6 | 23.17 |
| FNPQE-D-R38-Q8-P5 | 8 | 6 | 6 | 23.7 | 17.3 | 20.58 | |||
| FNPQE-D-R38-Q10-P5 | 10 | 8 | 8 | 28.4 | 22 | 23.59 | |||
| FNPQE-D-R38-Q12-P5 | 12 | 21 | 31.4 | 12.5 | 25 | 32.45 | |||
| FNPQE-D-R38-Q14-P5 | 14 | 22 | 39.2 | 32.8 | 46.8 | ||||
| FNPQE-D-R38-Q16-P5 | 16 | 24 | 40.1 | 33.7 | 48.2 | ||||
| FNPQE-D-R12-Q6-P5 | R1/2 | 6 | 4 | 21 | 4 | 26 | 15 | 17.8 | 46.67 |
| FNPQE-D-R12-Q8-P5 | 8 | 6 | 6 | 27.1 | 18.9 | 41.88 | |||
| FNPQE-D-R12-Q10-P5 | 10 | 8 | 8 | 26.8 | 18.6 | 35.66 | |||
| FNPQE-D-R12-Q12-P5 | 12 | 34.1 | 25.9 | 43.13 | |||||
| FNPQE-D-R12-Q14-P5 | 14 | 10 | 22 | 10 | 35.7 | 27.5 | 43 | ||
| FNPQE-D-R12-Q16-P5 | 16 | 24 | 37.1 | 15.5 | 28.9 | 46.9 |
-
