图片仅供参考，请以已选的规格为准

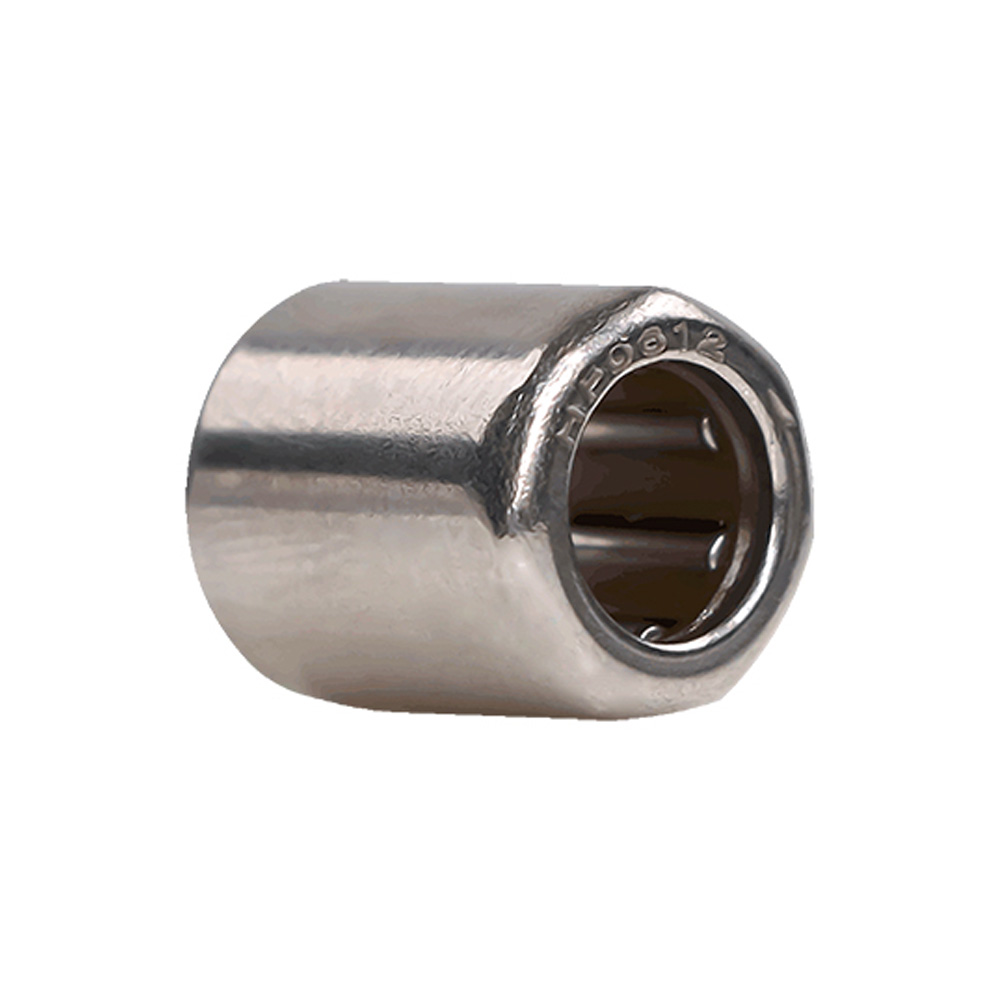

进口型 冲压外圈滚针离合器 不带轴承型 单向滚针轴承
品牌名称：
怡合达
条件筛选：
材质 GCr15
内部结构 不带轴承型
簧片材质 钢制
种类筛选 冲压外圈滚针离合器
参数筛选：
B（厚度）
D（外径）
d（内径）
外部形状
产品代码：
有 13 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 后置代码 | 材质 | 使用温度范围 | ||
| 国标 | 相当 | |||||
| BAB...-J | 进口型 | 不带轴承型 | 无标记(钢制簧片) R(带滚花) 无标记(不带滚花) |
GCr15 | SUJ2 | -10℃~70℃ |
外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。 不带轴承型的滚针离合器只能传递力矩。
不承诺品牌。
参数图
选型表
| 型号 | d | D | B | r min |
容许力矩 ( N·m) |
极限转速(rpm) | 配合径向使用轴承型号 | 重量 (g) |
|
| 代码 | 轴承型号 | ||||||||
| BAB...-J | HF0612 | 6 | 10 | 12 | 0.3 | 1.76 | 13000 | BAHHK0608-J | 3 |
| HF0612-R | 0.6 | ||||||||
| HF0812 | 8 | 12 | 3.15 | 12000 | BAHHK0808-J | 3.5 | |||
| HF0812-R | 1 | ||||||||
| HF1012 | 10 | 14 | 5.3 | 11000 | BAHHK1010-J | 4 | |||
| HF1216 | 12 | 18 | 16 | 12.2 | 8000 | BAHHK1212-J | 11 | ||
| HF1416 | 14 | 20 | 17.3 | BAHHK1412-J | 13 | ||||
| HF1616 | 16 | 22 | 20.5 | 7500 | BAHHK1612-J | 14 | |||
| HF1816 | 18 | 24 | 24.1 | BAHHK1812-J | 16 | ||||
| HF2016 | 20 | 26 | 28.5 | 6500 | BAHHK2010-J | 17 | |||
| HF2520 | 25 | 32 | 20 | 66 | 5500 | BAHHK2512-J | 30 | ||
| HF3020 | 30 | 37 | 90 | 4500 | BAHHK3012-J | 36 | |||
| HF3520 | 35 | 42 | 121 | 3900 | BAHHK3512-J | 40 | |||
上表中极限转速数值适用于润滑脂润滑的型号。 使用不含轴承的冲压外圈滚针离合器时，必须通过另外的滚动轴承来保证轴线的对中，否则需使用带轴承的冲压外圈滚针离合器。
-
