查看大图
常规选型
图纸选型
图片仅供参考，请以已选的规格为准

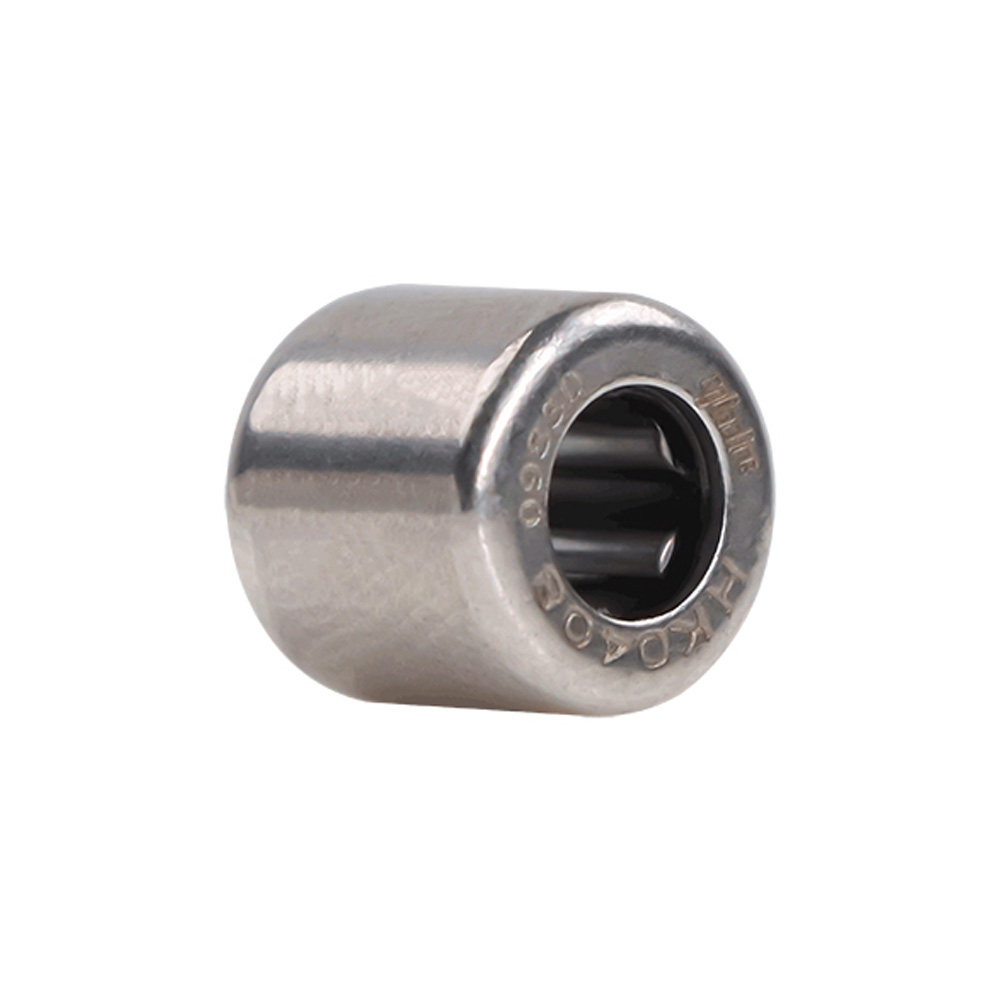

进口型 冲压外圈滚针轴承 无密封 薄壳型滚针轴承
品牌名称：
怡合达
条件筛选：
性价比 进口型
种类筛选 滚针轴承
产品名称 冲压外圈滚针轴承
本体材质 SUJ2
参数筛选：
功能
产品代码：
有 59 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
FAQ
材质图
参数图
材质图
| 代码 | 轴承材质 | ||||
| 类型 | 国标 | 相当 | |||
| BAH…-J | 进口型 | 开式 | 无密封 | GCr15 | SUJ2 |
| BAK…-J | 闭式 | ||||
不承诺品牌。
特别说明
● 冲压外圈型滚针轴承要在压入轴承座后才能获得正式的
尺寸精度。由于是薄壁外圈，所以轴承座的尺寸形状及
刚性直接影响到轴承的精度，应充分予以注意。
● 如果轴承座的材质为轻型合金及薄壁钢管，其厚壁和形
状对内圆直径的影响特别大，故需要在量产之前进行装
配试验，确认尺寸变化后，确定轴径的容许公差已基本
达到普通间隙。
● 安装于轴及轴承座时的径向间隙因轴承、轴及轴承座的
各自的容许公差而异。
推荐配合如下表：
| 轴承座 材质 |
公差域等级 | |||
| 轴 | 轴承座 | |||
| 无内圈 | 带内圈 | |||
| 钢/铸铁 | h6 | k5(j5) | J7 | N7 |
| 轻型合金 (薄壁钢管) |
h6 | k5(j5) | M7(N7) | R7(S7) |

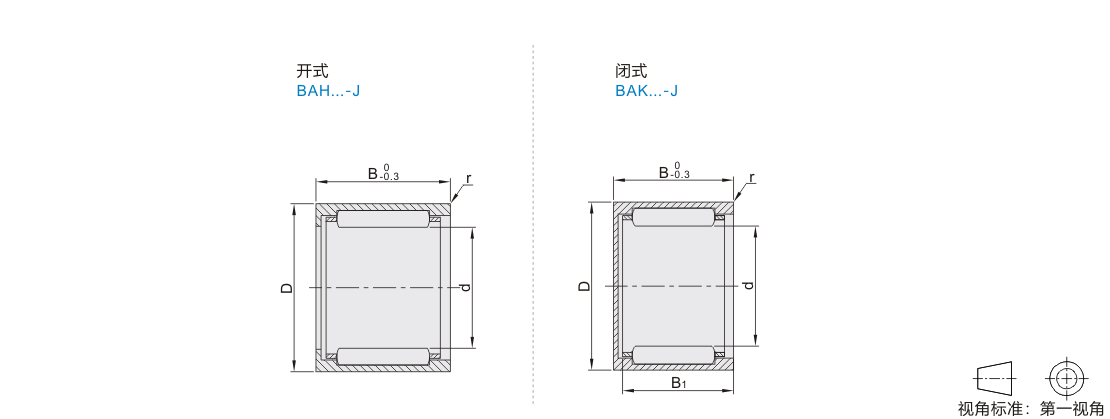

参数图
选型表
| 型号 | d | D | B | B1 (min) |
r (min) |
基本额定负载(N) | 疲劳极限载荷(N) Cur |
极限转速rpm (油润滑) |
参考转速rpm (油润滑) |
重量(g)(参考) | ||||
| 代码 | 轴承型号 | Cr (动) |
Cor (静) |
BAH….-J | BAK….-J | |||||||||
| BAH…-J | BAK…-J | |||||||||||||
| 进口型 BAH...-J BAK..-J |
HK0205 | — | 2 | 4.6 | 5 | — | 0.3 | 465 | 265 | 28.5 | 58000 | 93000 | 0.3 | — |
| HK0306 | BK0306 | 3 | 6.5 | 6 | 5.2 | 1230 | 840 | 113 | 48000 | 57000 | 1 | 1 | ||
| HK0408 | BK0408 | 4 | 8 | 8 | 6.4 | 1780 | 1310 | 144 | 42500 | 44500 | 2 | 2.1 | ||
| HK0509 | BK0509 | 5 | 9 | 9 | 7.4 | 0.4 | 2400 | 1990 | 239 | 39000 | 36500 | |||
| HK0606 | — | 6 | 10 | 6 | — | 1610 | 1220 | 167 | 36500 | 31500 | 1.5 | — | ||
| HK0608 | — | 8 | 2030 | 1650 | 184 | 2.1 | ||||||||
| HK0609 | BK0609 | 9 | 7.4 | 2850 | 2600 | 310 | 30500 | 2.5 | 2.6 | |||||
| HK0709 | BK0709 | 7 | 11 | 3100 | 2950 | 355 | 33000 | 26500 | 2.6 | 2.9 | ||||
| HK0808 | BK0808 | 8 | 12 | 8 | 6.4 | 2750 | 2600 | 290 | 29500 | 23800 | 2.7 | 3 | ||
| HK0810 | BK0810 | 10 | 8.4 | 3800 | 3950 | 500 | 23200 | 3 | 3.4 | |||||
| HK0908 | — | 9 | 13 | 8 | — | 3550 | 3750 | 440 | 26500 | 20600 | 3 | — | ||
| HK0910 | BK0910 | 10 | 8.4 | 4250 | 4650 | 600 | 4 | 4.3 | ||||||
| HK0912 | BK0912 | 12 | 10.4 | 5300 | 6300 | 860 | 20200 | 4.6 | 4.9 | |||||
| HK1010 | BK1010 | 10 | 14 | 10 | 8.4 | 4400 | 5100 | 650 | 24300 | 18700 | 4.1 | 4.3 | ||
| HK1012 | BK1012 | 12 | 10.4 | 5500 | 6800 | 930 | 18400 | 4.8 | 5 | |||||
| HK1015 | BK1015 | 15 | 13.4 | 3800 | 8800 | 1210 | — | 18200 | 6 | 6.2 | ||||
| HK1210 | BK1210 | 12 | 16 | 10 | 8.4 | 4950 | 6200 | 800 | 20700 | 15700 | 4.6 | 5.2 | ||
| HK1212 | BK1212 | 18 | 12 | — | 0.8 | 6500 | 7300 | 860 | 20000 | 15500 | 9 | 10 | ||
| HK1312 | BK1312 | 13 | 19 | 12 | 9.3 | 6800 | 7900 | 940 | 18700 | 14400 | 10 | 11 | ||
| HK1412 | BK1412 | 14 | 20 | 7100 | 8500 | 1010 | 17500 | 13500 | 10.5 | 12 | ||||
| HK1512 | BK1512 | 21 | 12 | 9.3 | 7900 | 9400 | 1150 | 16300 | 12300 | 11 | 13 | |||
| HK1516 | BK1516 | 15 | 16 | 13.3 | 10500 | 14400 | 1780 | 16500 | 12300 | 15 | 17 | |||
| HK1522 | — | 22 | — | 13400 | 19500 | 2380 | 16500 | 12300 | 20 | — | ||||
| HK1612 | BK1612 | 16 | 22 | 12 | 9.3 | 7600 | 9700 | 1160 | 15600 | 11900 | 12 | 14 | ||
| HK1616 | BK1616 | 16 | 13.3 | 10900 | 15300 | 1900 | 15600 | 11600 | 16 | 18 | ||||
| HK1622 | BK1622 | 16 | 22 | 22 | 19.3 | 13100 | 19400 | 2310 | 15600 | 11700 | 22 | 24 | ||
| HK1712 | — | 17 | 23 | 12 | — | 7900 | 10300 | 1230 | 14700 | 11200 | 12 | — | ||
| HK1812 | BK1812 | 18 | 24 | 9.3 | 8100 | 10900 | 1300 | 14000 | 10700 | 13 | 15 | |||
| HK1816 | BK1816 | 16 | 13.3 | 11600 | 17300 | 2140 | 10400 | 18 | 20 | |||||
| HK2010 | — | 20 | 26 | 10 | — | 6400 | 8200 | 1040 | 12700 | 10000 | 12 | — | ||
| HK2012 | 12 | 8600 | 12100 | 1450 | 9700 | 14 | ||||||||
| HK2016 | BK2016 | 16 | 13.3 | 12700 | 20100 | 2500 | 9300 | 19 | 22 | |||||
| HK2020 | BK2020 | 20 | 17.3 | 15700 | 26000 | 3500 | 9300 | 24 | 27 | |||||
| HK2030 | — | 30 | — | 21800 | 40000 | 5000 | 9200 | 35 | — | |||||

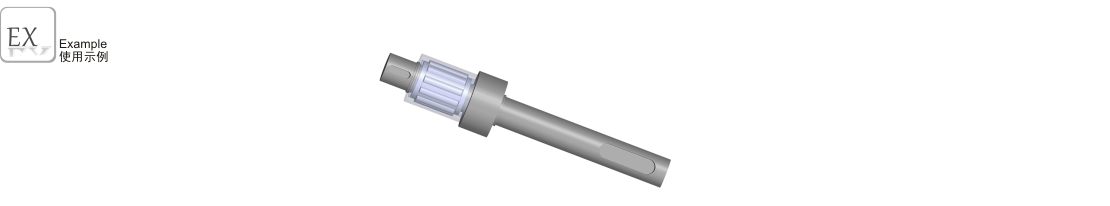

使用示例
-
