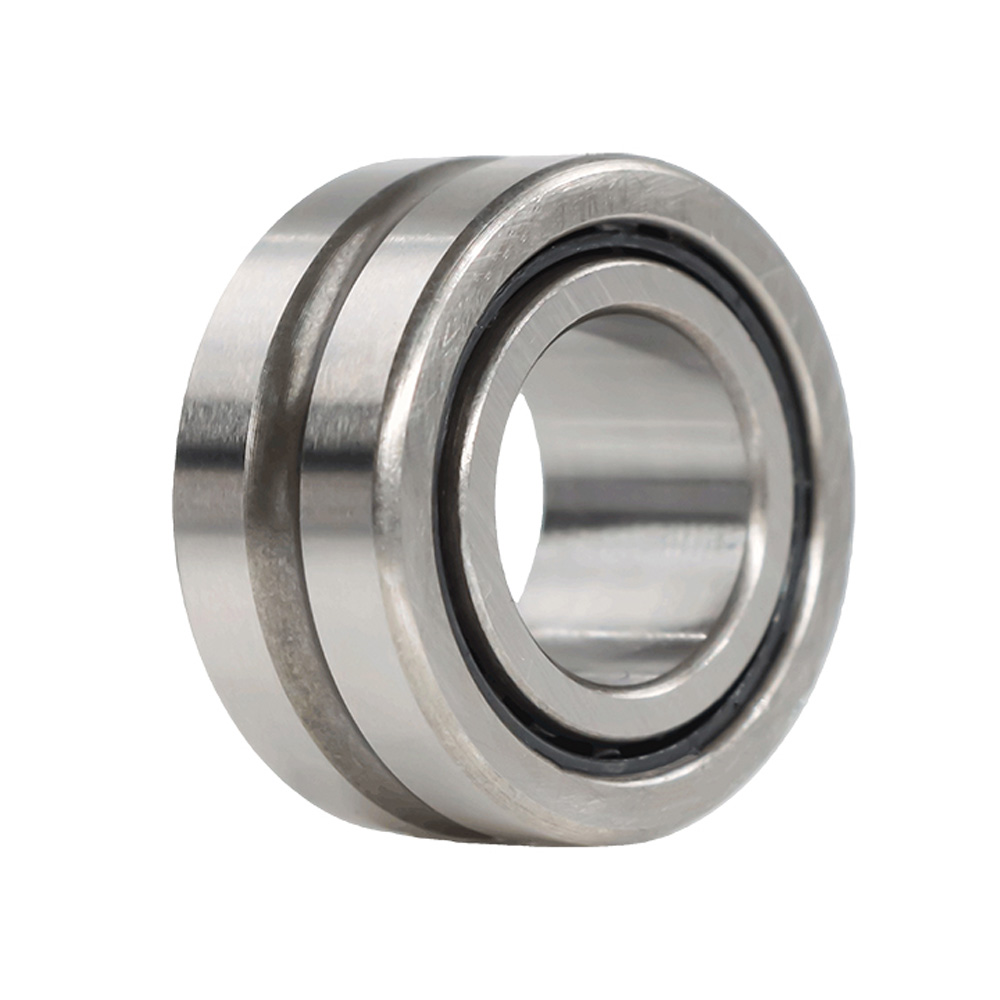

进口型带挡边滚针轴承无密封带内圈车削型滚针轴承

品牌名称：

怡合达

条件筛选：

材质 GCr15

密封方式无密封

内圈带内圈

种类筛选带挡边滚针轴承

参数筛选：

B（厚度）

D（外径）

d（内径）

产品代码：

有 71 个备选型号

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型			轴承材质
代码	类型			国标	相当
BAQ … -J	进口型	开式	无密封带内圈	GCr15	SUJ2

对于d≤7mm的NKl系列，没有润滑孔和油槽。
S是内圈相对于外圈的容许轴向移动量。
不承诺品牌。

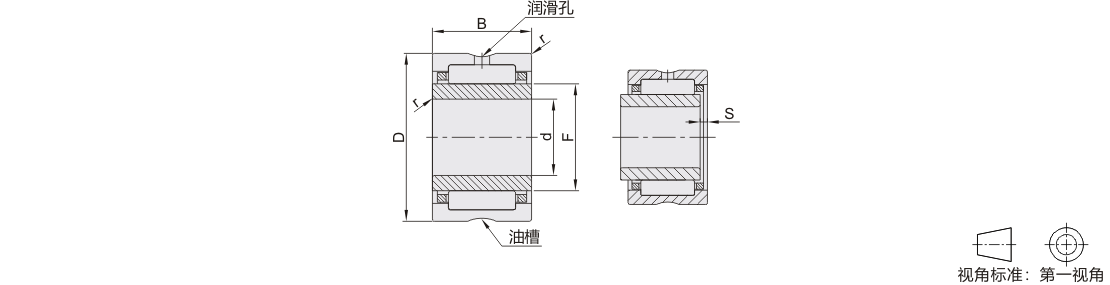

参数图

选型表

型号				d	F	D	B	r (min)	S	基本额定负载		疲劳极限载荷 Cur N	极限转速 rpm	参考转速 rpm	重量 (g)
代码	轴承型号			d	F	D	B	r (min)	S	Cr(动) N	Cor(静) N	疲劳极限载荷 Cur N	极限转速 rpm	参考转速 rpm	重量 (g)
BAQ…-J	NKI5/12	—	—	5	8	15	12	0.3	1.5	4450	4100	690	32500	32500	11.5
	NKI5/16			5	8	15	16		2	5800	5800	970	32500	32000	15.3
	NKI6/12			6	9	16	12		1.5	5100	5000	840	31000	28500	13.5
	NKI6/16			6	9	16	16		2	6600	7100	1190	31000	28000	17.4
	NKI7/12			7	10	17	12		1.5	5300	5500	930	29500	26000	13.7
	NKI7/16			7	10	17	16		2	7000	7800	1310	29500	25500	18.2
	NKI9/12			9	12	19	12		1.5	7200	7100	1280	26500	20200	16.6
	NKI9/16			9	12	19	16		2	10100	11000	1920	26500	19500	21.9
	NKI10/16			10	14	22	16		0.5	11400	11500	2100	24600	16400	29.4
	NKI10/20						20			14500	15600	2700	24600	16100	37.1
	—	NA4900					13			9600	9200	1630	25000	17300	23
	NKI12/16	—		12	16	24	16			12800	13900	2550	23200	14500	33.3
	NKI12/20	—					20			16300	18800	3250	23200	14200	41.9
	—	NA4901					13			10600	10900	1940	23600	14900	26
	—	NA6901					22		1	18100	21600	3800	23600	13900	46
	NKI15/16	—		15	19	27	16		0.5	14700	17400	3200	21600	12400	38.8
	NKI15/20	—				27	20			18700	23600	4150		12100	48.7
	—	NA4902				28	13			12000	13600	2430		12000	34
		NA6902			20	28	23		1	19500	25500	4450		11700	63.6
		—	NKIS15		22	35	20	0.6	0.5	27500	28000	4900	19600	10300	92
	NKI17/16		—	17	21	29	16	03		15200	18700	3450	20600	11400	42.4
	NKI17/20				21	29	20			19300	25500	4450		11200	53.4
	—	NA4903			22	30	13			12400	14600	2600		10900	37
		NA6903			22	30	23		1	21100	29000	5100		10500	72
		—	NKIS17		24	37	20	0.6	0.5	29500	31000	5400	18100	9500	98
	NKI20/16		—	20		32	16	0.3		16900	22300	4100	18500	10100	49
	NKI20/20					32	20			21400	30500	5300	18500	9900	61
	—	NA4904			25	37	17		0.8	23700	25500	4600	17200	9600	75.2
		NA6904			25	37	30		1	40500	51000	9100	17200	9200	141
		—	NKIS20		28	42	20	0.6	0.5	32500	36500	6400	15800	8300	129
	NKI22/16		—	22	26	34	16	0.3		17300	23600	4350	17200	9500	52
	NKI22/20				26	34	20			22000	32000	5600	17200	9300	65.4
	—	NA49/22			28	39	17		0.8	26000	29500	5300	16100	8700	80
	—	NA69/22			28	39	30		0.5	42000	55000	9900	16100	8500	150
	NKI25/20	—		25	29	38	20		1	27500	39000	6900	15300	8100	75.8
	NKI25/30	—			29	38	30		1.5	37000	57000	10600	15300	8200	124
	—	NA4905			30	42	17		0.8	26500	31500	5700	14600	7900	88
		NA6905			30	42	30		1	44000	59000	10600	14600	7700	161
		—	NKIS25		32	47	22	0.6		38000	43500	7400	13600	7400	162
	NKI28/20		—	28		42	20	0.3		29500	44500	7800	14000	7500	92.4
	NKI28/30					42	30		1.5	39000	63000	11700	14000	8600	146
	—	NA49/28				45	17		0.8	27500	33500	6100	13400	7200	97.7
	—	NA69/28					30		1	45500	63000	11400	13400	7000	182
	NKI30/20	—		30	35		20		0.5	31000	48500	8500	12900	6800	108
	NKI30/30	—					30		1	46000	81000	15000	12900	6600	165
	—	NA4906				47	17		0.8	28500	35500	6400	12700	6800	101
		NA6906				47	30		1	49000	71000	12900	12700	6400	192
		—	NKIS30		37	52	22	0.6	1	41500	50000	8600	12000	6600	184
	NKI32/20		—	32		47	20	0.3	0.5	28000	43500	7600	12300	6900	118
	NKI32/30					47	30	0.3	1	42000	73000	13500	12300	6600	180
	—	NA49/32			40	52	20	0.6	0.8	34500	47500	8900	11700	6500	158
	NKI35/20	—		35	40	50	20	0.3	0.5	33500	56000	9800	11400	6100	122
	NKI35/30	—			40	50	30	0.3	1	44000	79000	14600	11400	6200	193
	—	NA4907			42	55	20	0.6	0.8	35500	50000	9400	10900	6000	170
	—	—	NKIS35		43	58	22	0.6	0.5	44000	57000	9800	10500	5900	220
	NKI38/20		—	38		53	20	0.3	0.5	30500	51000	8900	10700	6000	136
	NKI38/30			38		53	30		1	45500	85000	15800	10700	5900	207
	NKI40/20			40	45	55	20		0.5	35000	62000	10800	10200	5600	136
	NKI40/30				45	55	30		1	52000	103000	19100	10200	5400	216
	—	NA4908			48	62	22	0.6	1	48500	67000	11500	9600	5300	230
	—	—	NKIS40		50	65	22	1	0.5	48000	67000	11500	9300	5200	281
	NKI42/20		—	42	47	57	20	0.3	0.5	32500	56000	9900	9800	5600	148
	NKI42/30			42	47	57	30	0.3	1	48500	94000	17500	9800	5400	222
	NKI45/25			45	50	62	25	0.6	1.5	48500	87000	14800	9200	5300	217
NKI45/35	35				50	62	2		67000	132000	23900	4950	9200	308
—	NA4909	52			68	22	1		51000	73000	12600	8700	4750	271
—	—	NKIS45	55		72	22	1	0.5	51000	74000	12700	8400	4750	336
NKI50/25		—		50	68	25	0.6	1.5	45500	82000	14000		4950	270
NKI50/35					68	35		2	60000	118000	21300		4900	379
—	NA4910		58		72	22		1	53000	80000	13800	8000	4350	274
—	—	NKIS50	60		80	28	1.1	2	71000	98000	17300	7500	4450	518

产品概述

代号含义

产品特点

产品使用注意事项

产品安装指引

应用案例

产品资料查询

产品概述

带挡边滚针轴承又叫车削型滚针轴承，是外圈加工有挡边，与滚针和保持架组成的。
这些径向紧凑的轴承具有高的承载能力，非常适用于径向空间有限的设计。

代号含义

BAM RNA 49 00 - 2RS - J
① ② ③ ④ ⑤ ⑥

①BAM:公司内部代号，代指该类型轴承
②RNA:轴承类型代号
③49：轴承尺寸系列
④00：轴承内径代号，00指有内圈的情况，内径为12mm的轴承，实际内孔Fw为14mm
⑤2RS：带双面密封圈，省略为不带密封圈
⑥J：公司内部代号，J指进口品，该款省略为国产标准品

产品特点

BAD系列：单列滚针，开放式，不带内圈。

BAQ系列：单列滚针，开放式，带内圈。

BAM系列：单列滚针，双面密封，不带内圈。

BAS系列：单列滚针，双面密封，带内圈。

BAT系列：双列滚针，双面密封，带内圈。

产品使用注意事项

1.轴承的润滑：
部分轴承在出厂时没有预添加好润滑脂，具体请向我司咨询。对没有封入润滑脂的轴承，请进行适当的润滑后使用，如果不加油，会增加滑动接触面的磨损，缩短使用寿命。
运行过程中出现润滑脂渗漏为正常现象，建议事先运行，擦去渗漏的润滑脂。
2.轴承的工作温度：
受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下
（高于以上推荐使用温度，请向我司咨询）。
3.轴承的防锈：
轴承钢材质的轴承在包装前我们都会有一道使用防锈油清洗的工序，确保轴承表面包裹一层油膜，保证产品储存和运输过程中的防锈效果。
但是这类油膜只能保证产品的静态防锈，不能保证产品安装使用过程中的防锈效果，因为产品安装和设备运转中，这层油膜很容易会因为各种原因就被擦拭或破坏掉，
甚至我们光手接触，也会因为手汗而产生锈蚀。故使用轴承钢材质的轴承，需要留意在使用过程中的防锈维护和保养。

产品安装指引

1.安装注意事项：

（1）带挡边滚针轴承使用时必须设计轴向定位，支撑面与轴承内外圈圈端面的接触区域要足够大，推荐尺寸如下。

（2）不带内圈带挡边滚针轴承安装示意图，如图7.1所示，建议Da≤D-2。

（3）带内圈带挡边滚针轴承安装示意图，如图7.2所示，建议Da≤D-2，d+2≤da≤F-1。

2.安装孔和安装轴设计
（1）轴推荐配合公差

类型	轴径/mm		轴的公差域等级	工况
	超过	以下
带内圈	0	50	k6	低载荷
			m6	一般载荷、重载荷
	50	100	m6	低载荷
			n6	一般载荷、重载荷
不带内圈	0	80	H5	/
	80	120	g5	/

注：内圈受到圆周载荷，非点载荷

（2）轴承座配合公差

工况	轴的公差域等级	备注
低载荷	K7(K6)	(）为高运行精度选用
中等载荷、冲击载荷	M7(M6)
重载荷、冲击载荷	N7(N6)

（3）轴加工要求

使用无内圈的轴承时，轴需要经过热处理和磨削加工。加工处理时推荐轴的表面硬度为58～64HRC，表面光洁度在Ra0.1(Rz0.4)以下。圆度和平行度在IT3以内。

应用案例

带挡边滚针轴承可选不带内圈使用，不带内圈的单列滚针轴承由一个带滚针和保持架的外圈组件组成。在轴表面具有经过硬化和研磨滚道的应用中，
这种轴承是紧凑型轴承配置的绝佳之选。外圈两侧带整体式挡边，用于轴向引导轴承，带一个或多个润滑孔的润滑槽便于补充润滑。

产品资料查询

1.产品精度：
内圈容许公差

内圈直径/mm		内径公差/um	宽度公差/mm
超过	以下	内径公差/um	宽度公差/mm
2.5	18	0/-8	0/-0.12
18	30	0/-10
30	50	0/-12
50	80	0/-15

外圈容许公差

分类	外圈直径/mm		外径公差/um	宽度公差/mm
分类	超过	以下	外径公差/um	宽度公差/mm
其他圆柱型	6	18	0/-8	0/-0.12
	15	30	0/-9
	30	50	0/-11
	50	80	0/-13
	80	120	0/-15

2. 产品游隙：

内径/mm		内部径向游隙CN/um
超过	以下	min	max
0	30	20	45
30	40	25	50
40	50	30	60
50	65	40	70
65	80	45	75
注：无内圈轴承，使用包络圆尺寸 Fw 而不是内部径向游隙。
