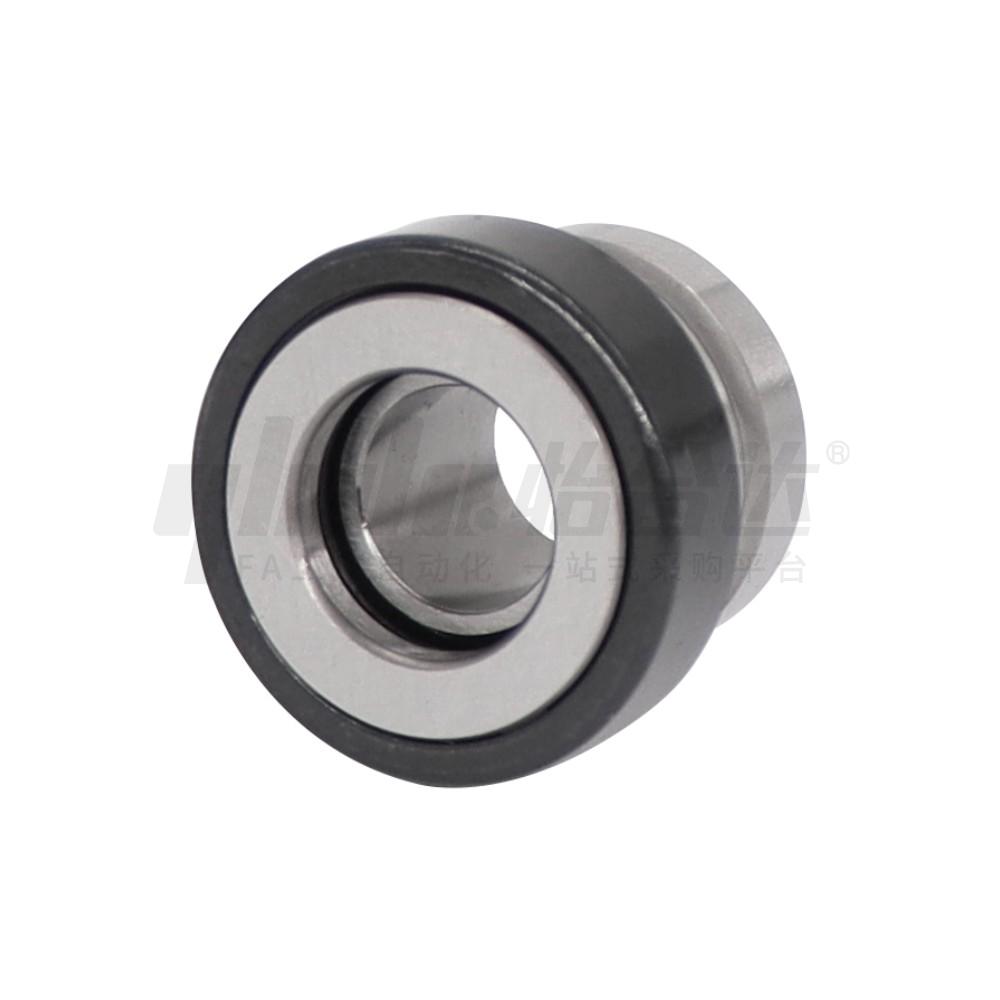

      查看大图

      图片仅供参考，请以已选的规格为准

        进口型 滚针组合轴承 滚针和推力球组合 滚针和推力圆柱滚子组合 带内圈

        品牌名称：

        怡合达

        条件筛选：

        性价比 进口型
        种类筛选 滚针轴承
        产品名称 组合轴承
        轴承内孔 带内圈
        本体材质 SUJ2

        参数筛选：

        类型

        产品代码：

        有 23 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 后置代码 材质
            国标 相当
            NKX...Z-IR-J 滚针和推力球组合 进口型 IR(带内圈) GCr15 SUJ2
            NKXR...Z-IR-J 滚针和推力圆柱滚子组合



            ● SUJ2相当于GCr15（GB/T18254-2002)。
            轴承精度    GB/T  307.1  6级
                 相当于        JIS  B  1514  6级
            特点
            ●  推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
            ●  由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。对于轴向负载，ZKXR...Z-IR-J性能更优越。
            ●  推力轴承部的轴承座需加工成比外径D1大0.5mm以上，这样可以避免承受径向等负荷。





             不承诺品牌。

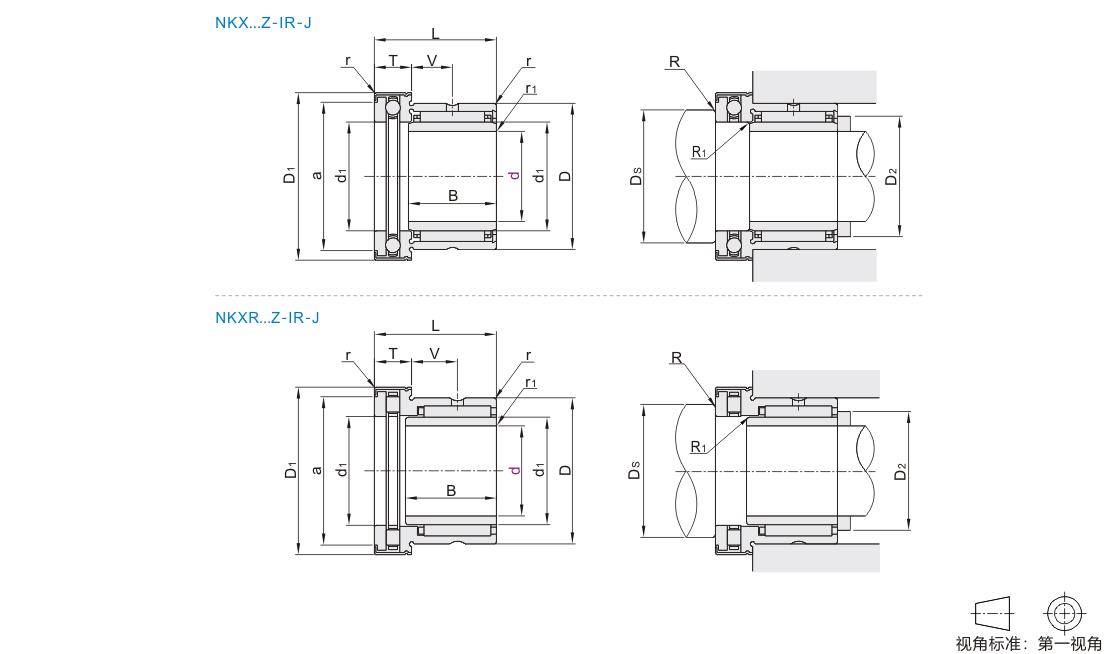

            参数图



            滚针和推力球组合

            型号 D B L T r
            (min)            		 r1
            (min)            		 d1 D1 V a 径向 轴向 极限转速
            (rpm)
            (参考)            		 安装尺寸 重量
            (g)
            (参考)
            基本额定负载(KN) Ds
            ( min)            		 D2
            (min)            		 R
            ( max)            		 R1
            (max)
            代码 d Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)
            NKX...Z-IR-J 7 19 16 23 9 0.3 0.3 10 25 6.5 19.7 6.2 7.8 10 14 7200 18 12 0.3 0.3 40.9
            9 21 12 27 21.7 9 11 10.3 15.4 6600 20 14 46
            12 24 15 29 23.7 10.7 12.7 10.5 16.8 5700 23 17 54.6
            14 26 17 25 17 31 8 25.7 11.9 15 10.8 18.2 5100 25 19 64.5
            17 30 20 30 10 20 36 10.5 30.7 16.4 23.8 14.3 24.7 4500 29 22 103.5
            20 37 11 0.6 25 43 9.5 37.7 18.8 30.5 19.6 37.5 3600 35 27 0.6 159.5
            25 42 30 48 42.7 22.6 36 20.4 42 3000 40 32 180.8
            30 47 12 35 53 9 47.7 24.3 41.5 21.2 47 2700 45 37 207
            35 52 32 13 40 61 10 55.7 26 47 27 63 2400 52 42 252.2
            40 58 14 45 66.5 9 60.5 27.5 53 28 69 2100 57 48 315.8
            45 62 25 35 0.6 50 71.5 10 65.5 38 74 29 75 1900 62 55 0.6 370.8
            50 72 40 17 1 1 60 86.5 12 80.5 42 90 41.5 113 1600 75 68 1 1 542
            60 85 18 70 96.5 11 86.5 56 120 43.1 101 1200 85 80 801



                                                                                                                                                                                                                                                                                                                                                                                                               kgf=Nx0.101972



            滚针和推力圆柱滚子组合

            型号 D B L T r
            (min)            		 r1
            (min)
            		 d1 D1 V a 径向 轴向 极限转速
            (rpm)
            (参考)            		 安装尺寸 重量
            (g)
            (参考)
            基本额定负载(KN) Ds D2 R R1
            代码 d Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)
            NKXR…Z-IR-J 12 24 16 23 9 0.3 0.3 15 29 6.5 23.7 10.7 12.7 14.4 28.5 7800 25 17 0.3 0.3 52.6
            14 26 17 25 17 31 8 25.7 11.9 15 15.9 33.5 7200 27 19 62.5
            17 30 20 30 10 20 36 10.5 30.7 16.4 23.8 24.9 53 6000 32 22 97.5
            20 37 11 0.6 25 43 9.5 37.7 18.8 30.5 33.5 76 4100 39 27 0.6 152.5
            25 42 30 48 42.7 22.6 36 35.5 86 4500 44 32 173.8
            30 47 12 35 53 9 47.7 24.3 41.5 39 101 3900 49 37 204
            35 52 32 13 40 61 10 55.7 26 47 56 148 3600 56 42 258.2
            40 58 14 45 66.5 9 60.6 27.5 53 59 163 3000 61 48 310.8
            45 62 25 35 0.6 50 71.5 10 65.5 38 74 61 177 2800 66 55 0.6 358.8
            50 72 40 17 1 1 60 86.5 12 80.5 47.5 103 64.6 224 1600 82 68 1 1 703



                                                                                                                                                                                                                                                                                                                                                                                                               kgf=Nx0.101972

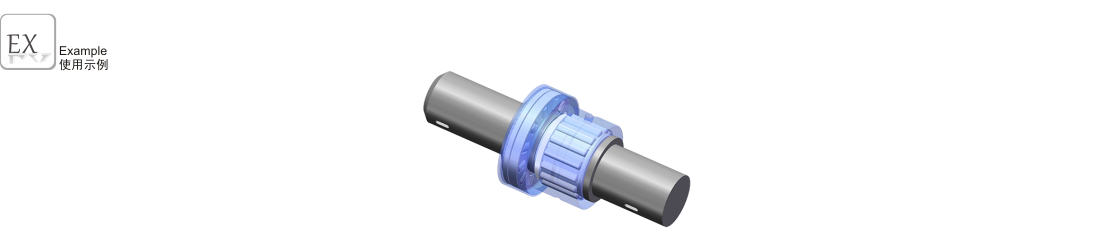

            使用示例
