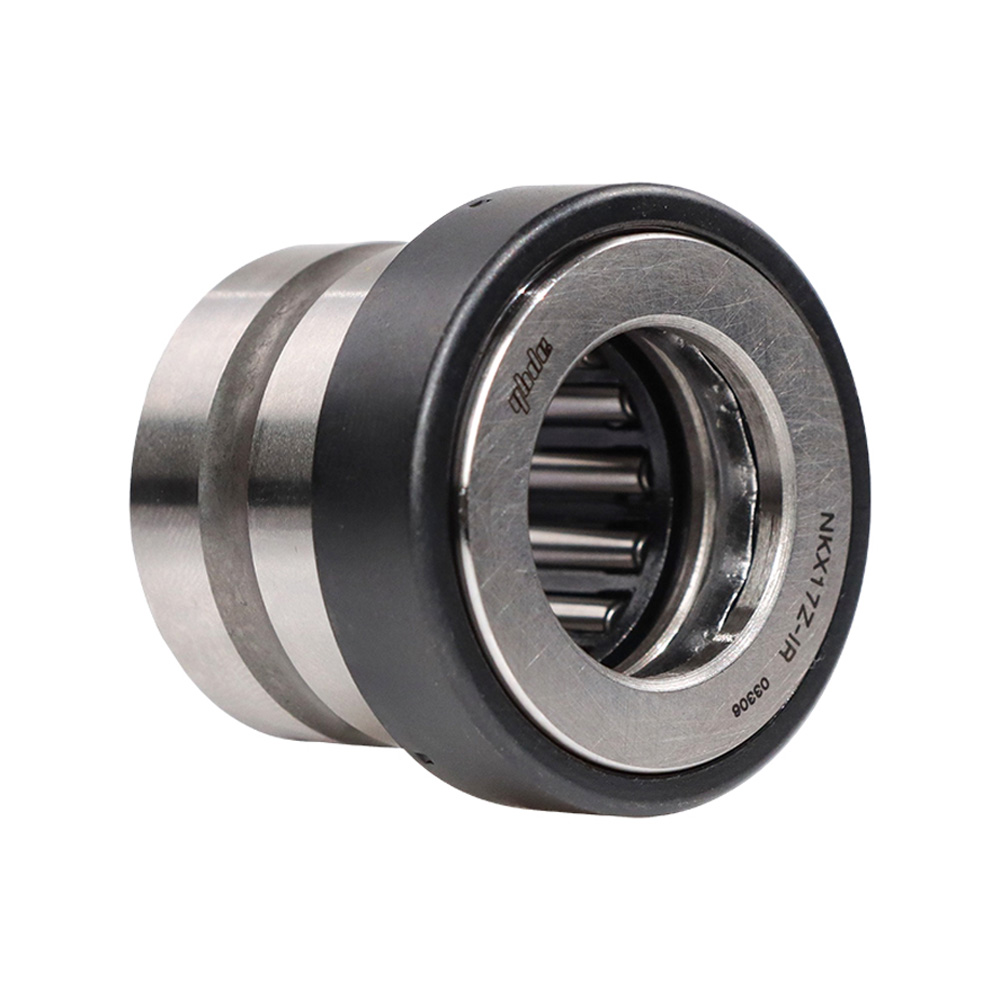

        经济型 滚针组合轴承 滚针和推力球组合 滚针和推力圆柱滚子组合 无内圈

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        种类筛选 滚针轴承
        产品名称 组合轴承
        轴承内孔 无内圈
        本体材质 SUJ2

        参数筛选：

        类型

        产品代码：

        有 23 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 后置代码 材质
            国标 相当
            NKX...Z-E 滚针和推力球组合
            		    经济型    Z(带外罩) GCr15
            		 SUJ2
            NKXR...Z-E 滚针和推力圆柱滚子组合



            ● SUJ2相当于GCr15（GB/T18254-2002)。

            轴承精度     GB/T  307.1  6级
                 相当于          JIS  B  1514  6级


            特点
            ● 推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
            ● 由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。对于轴向负载，NKXR...Z-E性能更优越。
            ● 推力轴承部的轴承座需加工成比外径D大0.5mm以上，这样可以避免承受径向等负荷。





            不承诺品牌。

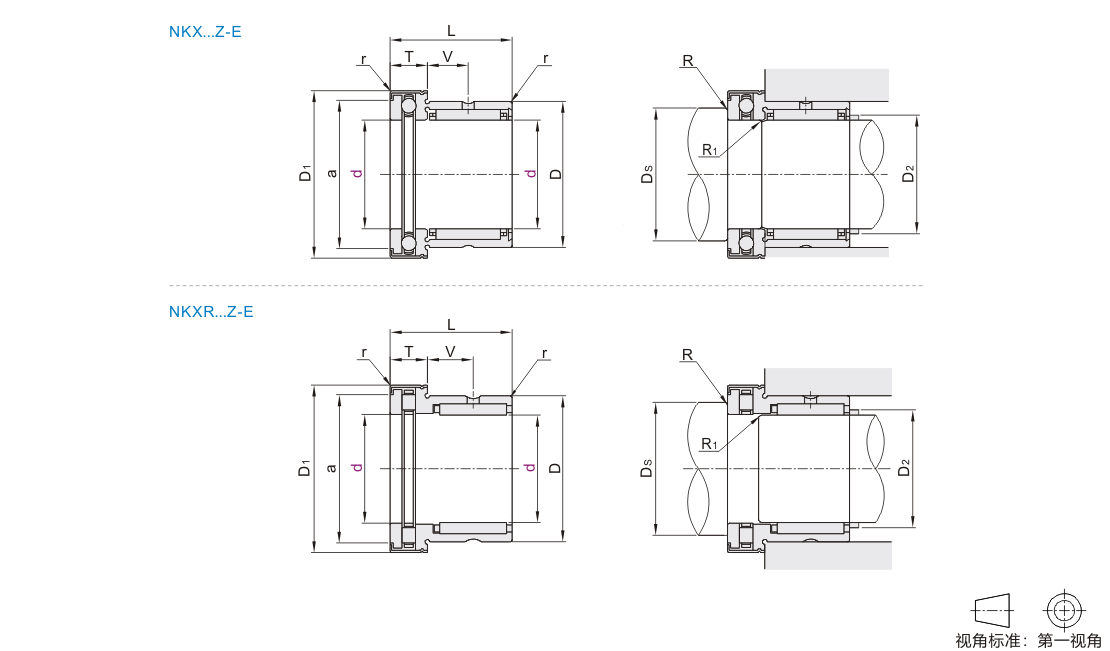

            参数图



            滚针和推力球组合

            型号 D L T r
            (min)            		 D1 V a 径向 轴向 极限转速
            (rpm)
            (参考)            		 安装尺寸 重量
            (g)
            (            参考)
               代码   d 基本额定负载(KN) Ds
            (min)            		 D2
            (min)            		 R
            (max)            		 R1
            (max)
            Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)
               NKX…Z-E
            		 10  19  23  9  0.3  25  6.5  19.7  5.6  6.24  8  11.2  9920  18  12  0.3  0.3  36
            12  21  27  21.7  8.08  8.8  8.24  12.32  8720  20  14  40
            15  24  29  23.7  9.68  10.16  8.4  13.44  7360  23  17  47
            17  26  25  31  8  25.7  10.8  12  8.64  14.56  6720  25  19  55
            20  30  30  10  36  10.5  30.7  14.88  19.04  11.44  19.76  5760  29  22  90
            25  37  11  0.6  43  9.5  37.7  17.04  24.4  15.68  30  4640  35  27  0.6  132
            30  42  48  42.7  20.4  28.8  16.32  33.6  4000  40  32  148
            35  47  12  53  9  47.7  22  33.2  16.96  37.6  3520  45  37  168
            40  52  32  13  61  10  55.7  23.6  37.6  21.6  50.4  3120  52  42  208
            45  58  14  66.5  9  60.5  24.8  42.4  22.4  55.2  2800  57  48  265
            50  62  35  71.5  10  65.5  34.4  59.2  23.2  57.6  2560  62  55  0.6  300
            60  72  40  17  1  86.5  12  80.5  38  72  33.2  90.4  2200  75  68  1  1  380
            70  85  18  96.5  11  86.5  40  73.6  34.4  101.6  1856  85  80  520



                                                                                                                                                                                                                                                                                                                                                                                                           kgf=Nx0.101972



            滚针和推力圆柱滚子组合

            型号 D L T r
            (min)            		 D1 V a 径向 轴向 极限转速
            (rpm)
            (参考)            		 安装尺寸 重量
            (g)
            (            参考)
            代码 d 基本额定负载(KN) Ds
            (min)            		 D2
            (min)            		 R
            (max)            		 R1
            (max)
            Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)
            NKXR…Z-E 15  24  23  9  0.3  29 6.5 23.7 9.68 10.16 11.52 22.8 7360 25 17 0.3 0.3 45
            17  26  25  31 8 25.7 10.8 12 12.72 26.8 6720 27 19 53
            20  30  30  10  36 10.5 30.7 14.88 19.04 19.92 42.4 5760 32 22 84
            25  37  11  0.6  43 9.5 37.7 17.04 24.4 26.8 60.8 4640 39 27 0.6 125
            30  42  48 42.7 20.4 28.8 28.4 68.8 4000 44 32 141
            35  47  12  53 9 47.7 22 33.2 31.2 80.8 3520 49 37 165
            40  52  32  13  61 10 55.7 23.6 37.6 44.8 118.4 3120 56 42 214
            45  58  14  66.5 9 60.6 24.8 42.4 47.2 130.4 2800 61 48 260
            50  62  35  71.5 10 65.5 34.4 59.2 48.8 141.6 2560 66 55 0.6 288
            60  72  40  17  1.0  86.5 12 80.5 38 82.4 51.6 179.2 1920 82 68 1 1 538



                                                                                                                                                                                                                                                                                                                                                                                                           kgf=Nx0.101972
