图片仅供参考，请以已选的规格为准

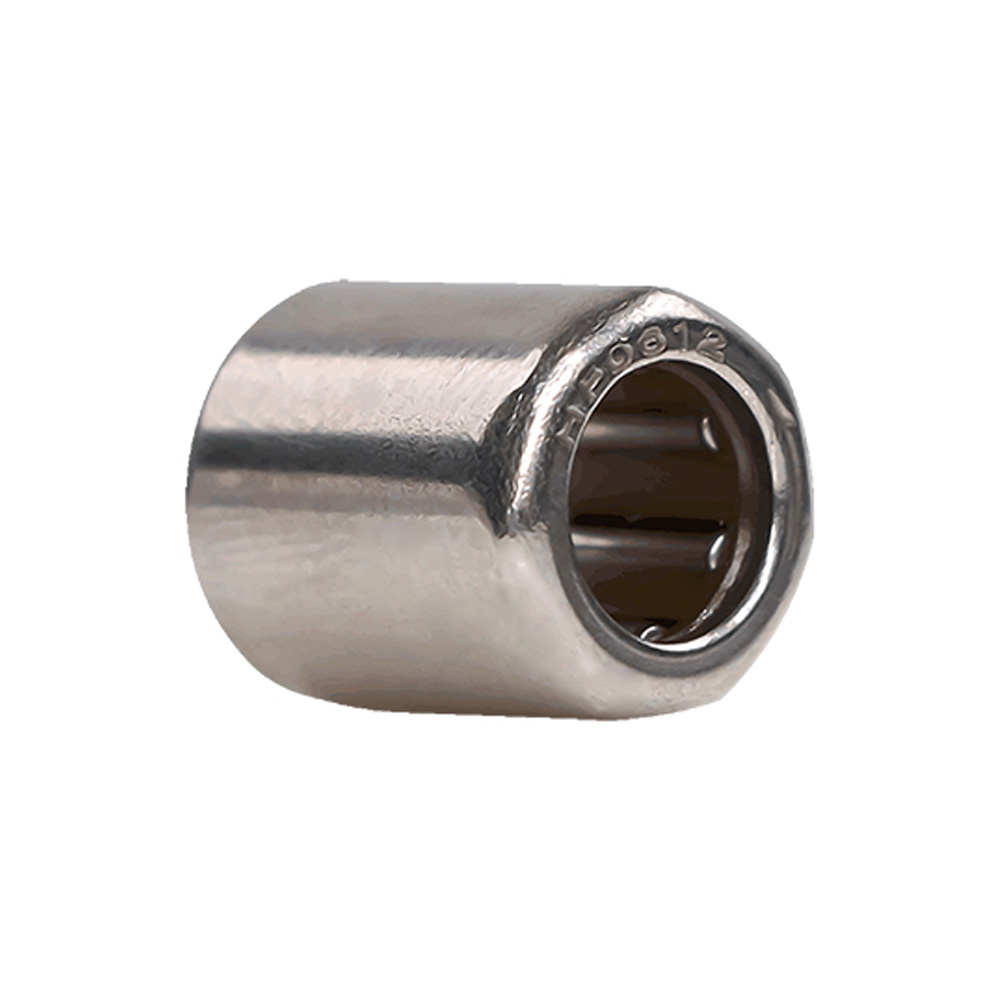

冲压外圈滚针离合器 不带轴承型 树脂簧片 单向滚针轴承
品牌名称：
怡合达
条件筛选：
材质 GCr15
内部结构 不带轴承型
簧片材质 树脂
种类筛选 冲压外圈滚针离合器
参数筛选：
B（厚度）
D（外径）
d（内径）
外部形状
产品代码：
有 9 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 后置代码 | 材质 | 使用温度范围 | ||
| 国标 | 相当 | |||||
| BAB | 标准型 | 不带轴承型 | KF(树脂簧片) R(带滚花) 无标记(不带滚花) |
GCr15 | SUJ2 | -10℃~70℃ |
外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。 不带轴承型的滚针离合器只能传递力矩。
不承诺品牌。

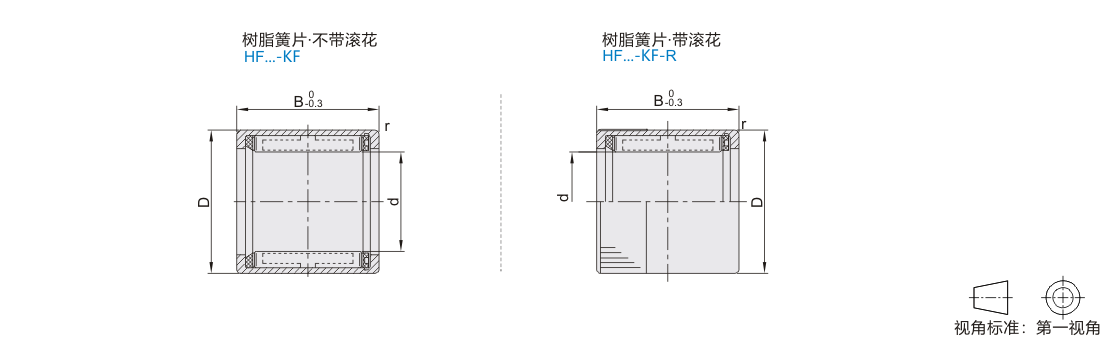

参数图
选型表
| 型号 | d | D | B | r min |
容许力矩 ( N·m) |
极限转速(rpm) | 配合径向使用轴承型号 | 重量 (g) |
||
| 代码 | 轴承型号 | 轴旋转 | 外圈旋转 | |||||||
| BAB | HF0306-KF | 3 | 6.5 | 6 | 0.3 | 0.13 | 31500 | 5600 | BAHHK0306 | 1 |
| HF0306-KF-R | 0.04 | 31500 | 5600 | |||||||
| HF0406-KF | 4 | 8 | 0.24 | 23800 | 5600 | BAHHK0408 | ||||
| HF0406-KF-R | 0.07 | 23800 | 5600 | |||||||
| HF0612-KF | 6 | 10 | 12 | 1.23 | 16100 | 9100 | BAHHK0608 | 3 | ||
| HF0612-KF-R | 0.42 | 16100 | 9100 | |||||||
| HF0812-KF | 8 | 12 | 2.21 | 11900 | 8400 | BAHHK0808 | 3.5 | |||
| HF0812-KF-R | 0.7 | 11900 | 8400 | |||||||
| HF1012-KF | 10 | 14 | 3.71 | 9800 | 7700 | BAHHK1010 | 4 | |||
上表中极限转速数值适用于润滑脂润滑的型号。 使用不含轴承的冲压外圈滚针离合器时，必须通过另外的滚动轴承来保证轴线的对中，否则需使用带轴承的冲压外圈滚针离合器。
-
