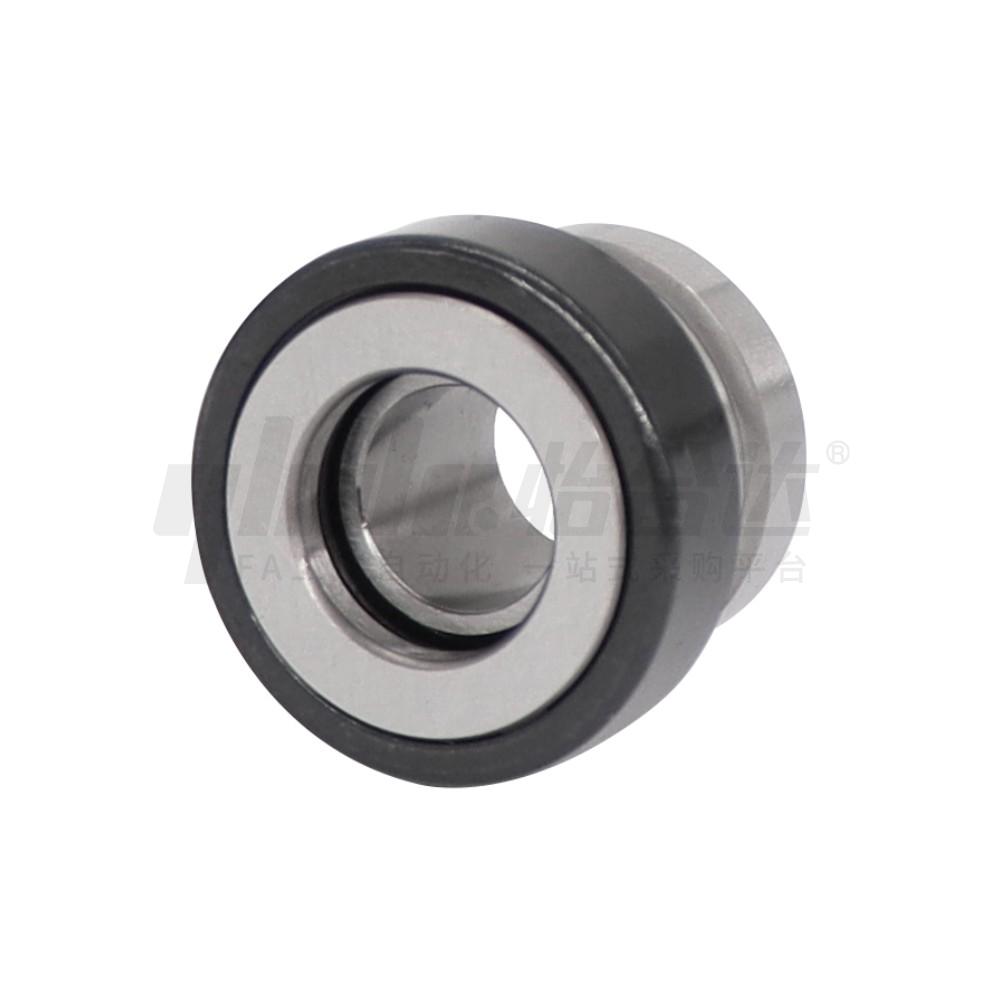

        经济型 滚针组合轴承 滚针和推力球组合 滚针和推力圆柱滚子组合 带内圈

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        种类筛选 滚针轴承
        产品名称 组合轴承
        轴承内孔 带内圈
        本体材质 SUJ2

        参数筛选：

        类型

        产品代码：

        有 23 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 后置代码 材质
            国标 相当
            NKX….Z-IR-E 滚针和推力球组合 经济型 IR(带内圈) GCr15 SUJ2
            NKXR…Z-IR-E 滚针和推力圆柱滚子组合



            ● SUJ2相当于GCr15（GB/T18254-2002)。
            轴承精度GB/T307.16级
                 相当于JISB15146级
            特点
            ●  推力侧带有防尘罩，可防止灰尘侵入、润滑剂泄漏。
            ●  由于可同时承受径向负载和轴向负载，因此固定侧轴承部可进行紧凑设计。
            ●  推力轴承部的轴承座需加工成比外径D大0.5mm以上，这样可以避免承受径向等负荷。

             不承诺品牌。

            参数图

            滚针和推力球组合

            型号
            		 D
            		 B
            		 L T
            		 r
            (min)
            		 r1
            (min)
            		 d1
            		 D1
            		 V
            		 a
            		 径向
            		 轴向
            		 极限转速
            (rpm)
            (参考)
            		 安装尺寸
            		 重量
            (g)
            (参考)
            基本额定负载(KN) Ds
            ( min)            		 D2
            (min)            		 R
            ( max)            		 R1
            (max)
            代码 d Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)
            NKX...Z-IR-E
            		 7  19  16  23  9  0.3  0.3  10  25  6.5  19.7  5.6  6.24  8  11.2  9920  18  12  0.3  0.3  40.9
            9  21  12  27  21.7  8.08  8.8  8.24  12.32  8720  20  14  46
            12  24  15  29  23.7  9.68  10.16  8.4  13.44  7360  23  17  54.6
            14  26  17  25  17  31  8  25.7  10.8  12  8.64  14.56  6720  25  19  64.5
            17  30  20  30  10  20  36  10.5  30.7  14.88  19.04  11.44  19.76  5760  29  22  103.5
            20  37  11  0.6  25  43  9.5  37.7  17.04  24.4  15.68  30  4640  35  27  0.6  159.5
            25  42  30  48  42.7  20.4  28.8  16.32  33.6  4000  40  32  180.8
            30  47  12  35  53  9  47.7  22  33.2  16.96  37.6  3520  45  37  207
            35  52  32  13  40  61  10  55.7  23.6  37.6  21.6  50.4  3120  52  42  252.2
            40  58  14  45  66.5  9  60.5  24.8  42.4  22.4  55.2  2800  57  48  315.8
            45  62  25  35  0.6  50  71.5  10  65.5  34.4  59.2  23.2  57.6  2560  62  55  0.6  370.8
            50  72  40  17  1  1  60  86.5  12  80.5  38  72  33.2  90.4  2200  75  68  1  1  542
            60  85  18  70  96.5  11  86.5  40  73.6  34.4  101.6  1856  85  80  801

            kgf=Nx0.101972



            滚针和推力圆柱滚子组合

            型号 D B L T r
            (min)            		 r1
            (min)            		 d1 D1 V a 径向 轴向 极限转速
            (rpm)
            (参考)            		 安装尺寸 重量
            (g)
            (参考)
            基本额定负载(KN) Ds
            ( min)            		 D2
            (min)            		 R
            ( max)            		 R1
            (max)
            代码 d Cr
            (动)            		 Cor
            (静)            		 Ca
            (动)            		 Coa
            (静)
            NKXR…Z-IR-E 12  24  16  23  9  0.3  0.3  15  29  6.5  23.7  9.68  10.16  11.52  22.8  7360  25  17  0.3  0.3  52.6
            14  26  17  25  17  31  8  25.7  10.8  12  12.72  26.8  6720  27  19  62.5
            17  30  20  30  10  20  36  10.5  30.7  14.88  19.04  19.92  42.4  5760  32  22  97.5
            20  37  11  0.6  25  43  9.5 37.7  17.04  24.4  26.8  60.8  4640  39  27  0.6  152.5
            25  42  30  48  42.7  20.4  28.8  28.4  68.8  4000  44  32  173.8
            30  47  12  35  53  9  47.7  22  33.2  31.2  8.08  3520  49  37  204
            35  52  32  13  40  61  10  55.7  23.6  37.6  44.8  118.4  3120  56  42  258.2
            40  58  14  45  66.5  9  60.6  24.8  42.4  47.2  130.4  2800  61  48  310.8
            45  62  25  35  0.6  50  71.5  10  65.5  34.4  59.2  48.8  141.6  2560  66  55  0.6  358.8
            50  72  40  17  1  1  60  86.5  12  80.5  38  82.4  51.6  179.2  1920  82  68  1  1  703

            kgf=Nx0.101972
