图片仅供参考，请以已选的规格为准

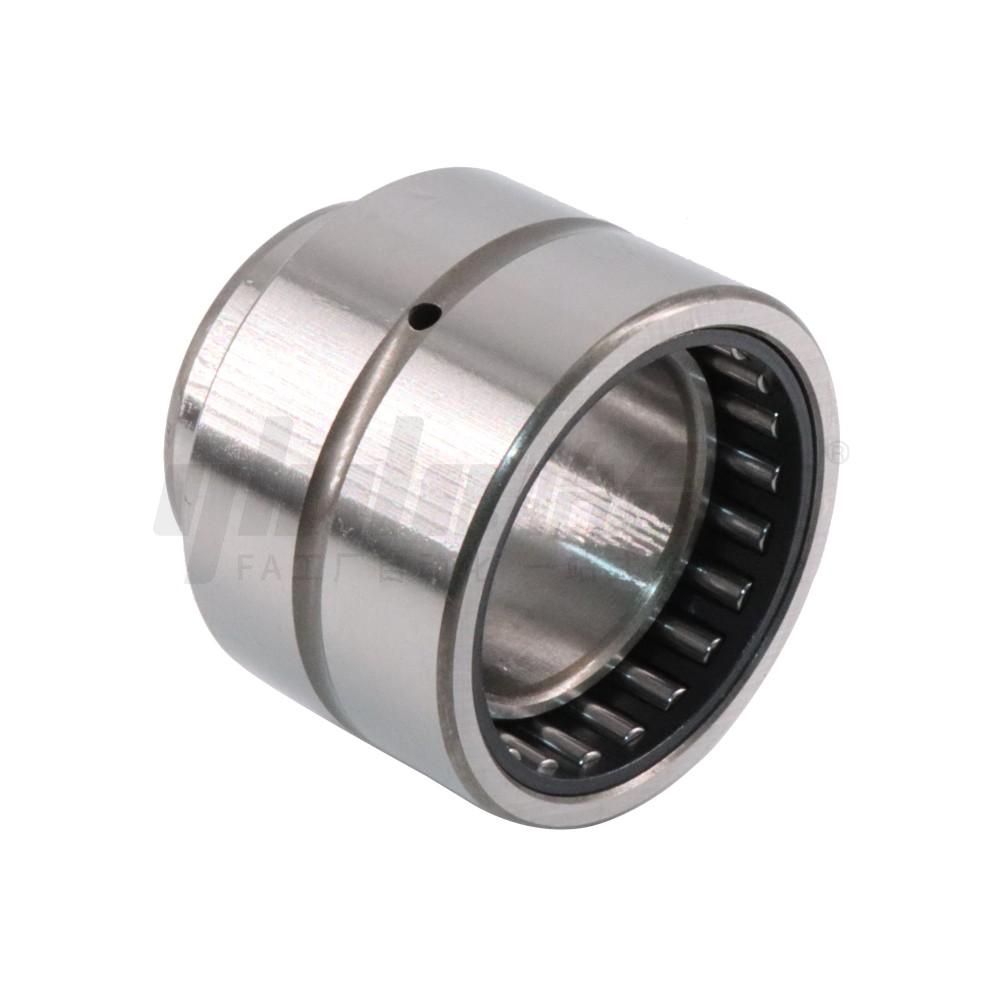

带挡边滚针轴承 双列滚针 车削型滚针轴承
品牌名称：
怡合达
条件筛选：
性价比 标准型
种类筛选 滚针轴承
功能 开式两侧带密封
产品名称 双列带挡边滚针轴承
轴承内孔 带内圈
本体材质 SUJ2
产品代码：
有 5 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
轴承材质 | |||
| 国标 | 相当 | ||||
| BAT | 标准型 | 开式 | 两侧带密封 带内圈 |
GCr15 | SUJ2 |
S是内圈相对于外圈的容许轴向移动量。

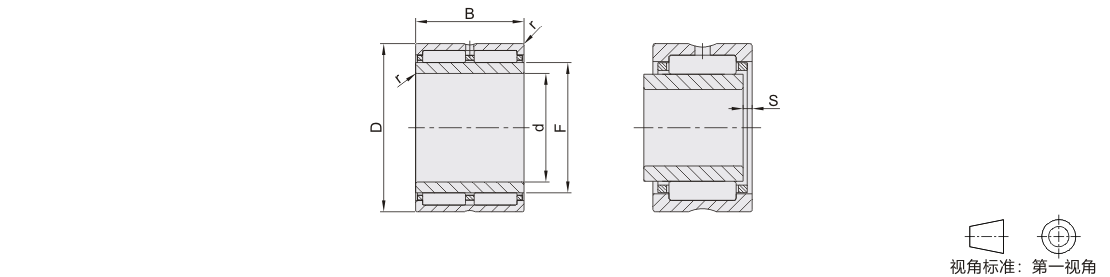

参数图
选型表
| 型号 | d | F | D | B | r (min) |
S | 基本额定负载 | 极限 转速 rpm |
重量 (g) (参考) |
||
| 代码 | 轴承型号 | Cr(动) N |
Cor(静) N |
||||||||
| BAT | NA69/32-ZW | 32 | 40 | 52 | 36 | 0.6 | 0.5 | 42400 | 65600 | 9360 | 288 |
| NA6907-ZW | 35 | 42 | 55 | 43200 | 68800 | 8720 | 310 | ||||
| NA6908-ZW | 40 | 48 | 62 | 40 | 59200 | 92800 | 7680 | 430 | |||
| NA6909-ZW | 45 | 52 | 68 | 63200 | 101600 | 6960 | 495 | ||||
| NA6910-ZW | 50 | 58 | 72 | 65600 | 111200 | 6400 | 515 | ||||
-
