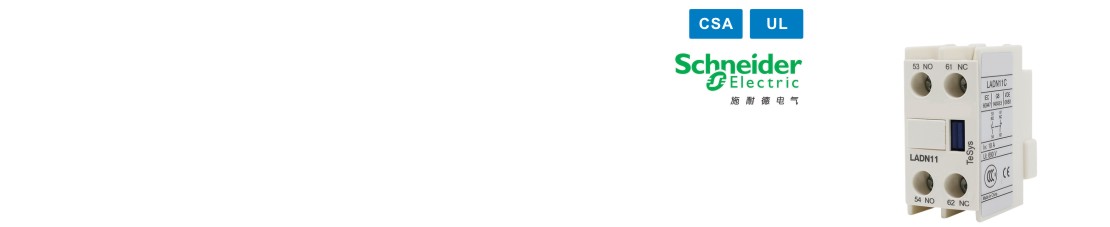

        施耐德 TeSys交流接触器 D型 3极 触点模块 正面安装

        品牌名称：

        施耐德

        条件筛选：

        安装方式 正装
        种类 交流接触器辅件

        参数筛选：

        辅助触点类型

        产品代码：

        有 3 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

            辅件触点工作原理：
            辅件触点是交流接触器和接触器式继电器的附件，将附件挂接在
                交流接触器或接触器式继电器上可扩展辅助触头数量，在控制电路
                中瞬时或延时接通或分断电路。



            参数图



             选型表

            型号 回路触点类型 前面板安装
            附加触点模块            		 每个模块的
            触点数量            		 适用接触器 辅助触点操作 安装 极数 重量 (g)
            LADN02 2NC 2  LC1D09 ~ D65
            (P156)            		 瞬动 正面安装 3极 30
            LADN20 2NO
            LADN11 1NO+1NC



            可以匹配的最大辅助触点数量

            适用接触器型号
            		 极数
            		 内置
            		 瞬时辅助触点模块
            正装
            		 侧装
            2触点 4触点
            LC1D06~ E38 3极 1NO   1NC 1  或1 左侧1个
            LC1D40~ E65 每侧1个



            工作环境

            符合的标准
            		   IEC 60947-5-1,NF C 63-140,
            VDE 0660,BS 4794,EN 60947-5-1
            产品证书   UL,CSA
            保护措施 符合 IEC 60068 标准   "TH"
            防护等级 符合 IEC60529 的标准   防止手指直接接触的保护IP 2X
            环境温度 贮存 ℃ - 60...+ 80
            操作 ℃ - 5...+ 60
            Uc下允许 ℃ - 40...+ 70
            最高工作海拔 无降容 m 3000
            配线 十字头N˚2和Ø6mm
            软线或硬线，带或不带接线端            		 mm² 最低:1 x 1；
            最大:2 x 2.5
            通过弹簧端子连接 不带接线端子的软线或硬线 mm² 最大:2 x 2.5



            瞬时和延时触点特性

            触点数
            		   1,2或4
            额定工作电压(Ue) 达到 V 690
            额定绝缘电压(Ui) 符合 IEC 60947-5-1 标准 V 690
            符合UL,CSA 600
            约定发热电流(Ith) 环境温度≤ 60℃ A 10
            工作电流下的频率 Hz 25~400
            最小切换容量 U min V 17
            I min mA 5
            短路保护 符合IEC 60947-5-1和VDE 0660.gG熔断器 A 10
            额定接通能力 符合 IEC 60947-5-1
            标准            		 I rms A 交流：140;
            直流：250
            短时耐受电流 允许 1 s A 100
            500 ms A 120
            100 ms A 140
            绝缘电阻 MΩ > 10
            不重迭时间 确保N/C和N/O触点之间 ms 1.5(得电和失电之间)
            重迭时间 在LAD C22上常闭和常开触点
            之间保证的时间            		   ms 1.5
            机械寿命 百万次为单位   30
