施耐德 交流接触器 EasyPact D3N系列 3极 线圈电压AC220V 额定电流6A
品牌名称：
施耐德
条件筛选：
线圈电压 AC220V
系列 EasyPact D3N系列
极数 3
种类 交流接触器
参数筛选：
辅助触点类型
额定电流（A）
产品代码：
有 10 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
特点
3极接触器机械寿命高达2000万次，电寿命高达200万次，拥有“TH”防护处理，能在湿热
的环境中使用：
线圈控制电压在70%-120%Uc之间波动，不影响产品正常工作；
产品本体上可以附加辅助触头、通电/断电延时触头、机械闭锁等模块；
也可以很方便地组合成可逆接触器、星-三角起动器：
符合IEC60947-4-1和GB14048.4标准；
结构紧凑，集成辅助触点，电流范围为9-95A，可以满足用户的基本需求；
参数图
选型表

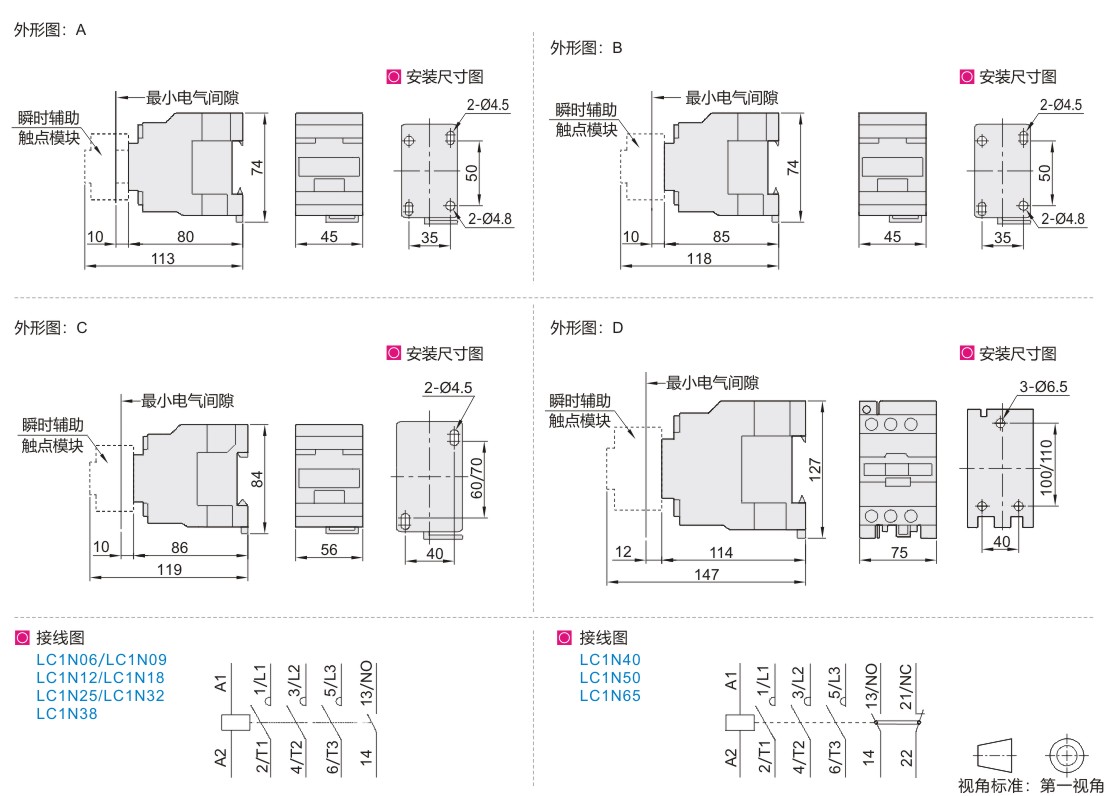

| 型号 | 外形图 | 额定工作电流 (A) |
接触器自带回路 触点类型 |
极数 | 额定线圈电压 | 连接方式 |
| LC1N0610M5N | A | 6 | 1a | 3 | 220 V/50HZ | 螺钉接线 |
| LC1N0910M5N | 9 | |||||
| LC1N1210M5N | 12 | |||||
| LC1N1810M5N | 18 | |||||
| LC1N2510M5N | B | 25 | ||||
| LC1N3210M5N | C | 32 | ||||
| LC1N3810M5N | 38 | |||||
| LC1N40M5N | D | 40 | 1a1b | |||
| LC1N50M5N | 50 | |||||
| LC1N65M5N | 65 |
热过载继电器详见怡合达官网。

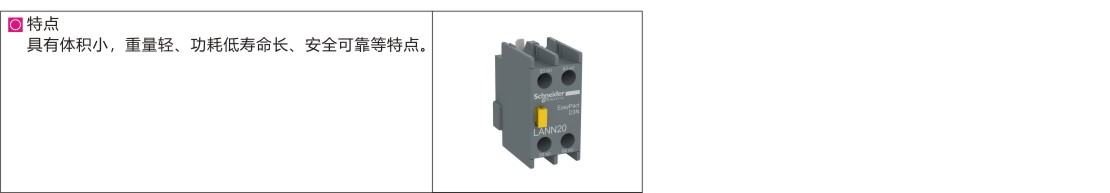

Easypact D3N瞬时辅助触点模块
| 型号 | 安装位置 | 触点 |
| LANN02N | 正面安装 | 2NC |
| LANN20N | 2NO | |
| LANN11N | 1NC1CO |
技术参数
| 型号 |
LC1N0610M5N | LC1N0910M5N | LC1N1210M5N | LC1N1810M5N | LC1N2510M5N | LC1N3210M5N | LC1N3810M5N | LC1N40M5N | LC1N50M5N | LC1N65M5N | |
| 额定工作电流 | Ie max AC～3 | 6A | 9A | 12A | 18A | 25A | 32A | 38A | 40A | 50A | 65A |
| Ue≤440V | |||||||||||
| Ie AC-1 | 20A | 20A | 25A | 25A | 32A | 40A | 40A | 60A | 80A | 80A | |
| 额定工作电压 | ~690V | ||||||||||
| 极数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 额定工作功率(单位：KW) AC-3类 |
220/230V | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 9 | 11 | 15 | 18.5 |
| 380/400V | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | 22 | 30 | |
| 415/440V | 2.2 | 4 | 5.5 | 9 | 11 | 15 | 18.5 | 22 | 25/30 | 37 | |
| 500V | 3 | 5.5 | 7.5 | 10 | 15 | 18.5 | 18.5 | 22 | 30 | 37 | |
| 660/690V | 3 | 5.5 | 7.5 | 10 | 15 | 18.5 | 18.5 | 30 | 33 | 37 | |
| 内置辅助触点模块 | 接触器内置1个常开或者1个常闭触点 | 接触器内置1个常开和1个常闭触点 | |||||||||
| 适用手动-过载继电 | 10A等级 | 0.10~10A | 0.10~10A | 0.10~13A | 0.10~18A | 0.10~32A | 0.10~38A | 0.10~38A | 17~50A | 17~70A | 17~80A |
主触点特性
| 接触器型号 |
LC1 |
N06 |
N09 |
N12 |
N18 |
N25 |
N32 |
N38 |
N40 |
N50 |
N65 |
|
| 主触点特性 |
||||||||||||
| 额定工作电流(Ie) (Ue≤440V) |
In AC-3,θ≤ 60℃ | A | 6 | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 |
| In AC-3,θ≤ 55℃ | A | — | — | — | — | — | — | — | — | — | — | |
| In AC-1,θ≤ 60℃ | A | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 50 | 60 | 80 | |
| In AC-1,θ≤ 40℃ | A | — | — | — | — | — | — | — | — | — | — | |
| 额定工作电压(Ue) | 最高 | V | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| 频率范围 | 工作电流下 | Hz | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 约定发热电流(Ith) | θ≤60 | A | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 50 | 60 | 80 |
| θ≤40 | A | — | — | — | — | — | — | — | — | — | — | |
| 额定接通能力(380V) | 符合IEC 60947, GB14048 标准 | — | 12Ie | 12Ie | 12Ie | 12Ie | 10Ie | 10Ie | 10Ie | 10Ie | 10Ie | 10Ie |
| 额定分断能力(380V) | 符合IEC 60947, GB14048 标准 | — | 10Ie | 10Ie | 10Ie | 10Ie | 8Ie | 8Ie | 8Ie | 8Ie | 8Ie | 8Ie |
| 短时允许耐受电流，从冷 态开始，周围温度≤40℃, 且无电流时间持续15分钟 |
10秒 | A | 80 | 105 | 105 | 145 | 145 | 260 | 310 | 320 | 400 | 520 |
| 1分钟 | A | 45 | 61 | 61 | 84 | 84 | 138 | 150 | 165 | 208 | 260 | |
| 10分钟 | A | 20 | 30 | 30 | 40 | 40 | 60 | 60 | 72 | 84 | 110 | |
| 最大允许电流，从冷态开始，周围温 度≤40℃,且无电流时间持续60分钟 |
10秒 | A | — | — | — | — | — | — | — | — | — | — |
| 通过熔断器保护 防止短路 (U≤690V) |
没有热过载 继电器熔丝gG |
A | 20 | 20 | 20 | 25 | 32 | 63 | 63 | 80 | 100 | 160 |
| A | 10 | 10 | 10 | 20 | 25 | 63 | 63 | 80 | 100 | 125 | ||
| 带有热过载继电器 | A | 对应的热过载继电器使用的aM或gG熔丝额定值，请来电咨询 | ||||||||||
| 每极平均阻抗 | Ith 50 Hz | mW | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2 | 2 | 1.5 | 1.5 | 1 |
| 每极耗散功率 (以上运行电流) |
AC-3 | W | 0.20 | 0.20 | 0.36 | 0.8 | 1.25 | 2 | 3 | 2.4 | 3.7 | 4.2 |
| AC-1 | W | 1.56 | 1.56 | 1.56 | 2.5 | 3.2 | 5 | 5 | 5.4 | 9.6 | 6.4 | |
交流控制电路特性
| 接触器型号 |
LC1 | N06 | N09 | N12 | N18 | N25 | N32 | N38 | N40 | N50 | N65 | ||
| 额定控制电压(Uc) | 50或60Hz | V | 24~440，根据线圈电压编号 | ||||||||||
| 控制电压限额 | 50或60Hz 线圈 |
运行 | 0.85~1.1 Uc | 0.8~1.1 Uc | |||||||||
| 释放 | 0.3~0.6 Uc | ||||||||||||
| 平均功耗 20˚C，Uc |
50或60Hz 起动 |
50Hz 线圈 | VA | 70 | 200 | ||||||||
| 60Hz 线圈 | VA | 70 | 200 | ||||||||||
| Cos Ø | 0.75 | ||||||||||||
| 50或60Hz 吸持 |
50Hz 线圈 | VA | 7 | 20 | |||||||||
| 60Hz 线圈 | VA | 7.5 | 13 | ||||||||||
| 50或60Hz 线圈 | VA | ≤8.3 | ≤9.5 | ≤36.6 | |||||||||
| Cos Ø | 0.3 | ||||||||||||
| 热耗散 | 50或60Hz线圈 | W | 2~3 | 6~10 | |||||||||
| 动作时间 | 闭合“C” | ms | 12~22 | 20~26 | |||||||||
| 打开“O” | ms | 4~19 | 8~12 | ||||||||||
| 电气寿命(百万运行次数) | AC-3 | 1.4 | 1.2 | 0.9 | |||||||||
| AC-1 | — | ||||||||||||
| 机械寿命(百万运行次数) | 50或60Hz线圈 | 10 | 8 | 5 | |||||||||
| 最大操作频率 每小时的操作次数 |
环境温度≤60℃ | 1800 | 1200 | ||||||||||
| 环境温度≤55℃ | — | ||||||||||||
-
