图片仅供参考，请以已选的规格为准
施耐德 交流接触器 Tesys D系列 3极 线圈电压 DC24V 额定电流9A
品牌名称：
施耐德
条件筛选：
系列 Tesys D系列
辅助触点类型 1a1b
极数 3
种类 交流接触器
参数筛选：
线圈电压
额定电流（A）
产品代码：
有 15 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
接触器结构特点与工作原理
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
1.电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，
依靠它带动触点的闭合与断开。
2.触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点
的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，
以满足各种控制方式的要求。
3.灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可行的熄灭，
减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，
一般采用半封闭式纵缝陶土式灭弧罩，并配有强磁吹弧吹弧回路。
4.其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 LC1-D系列交流接触器工作原理：
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开
位置当电磁线圈通过控制回路接通控制电压（一般为额定电压）时电磁力克服弹
簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路辅助接点随之动作。

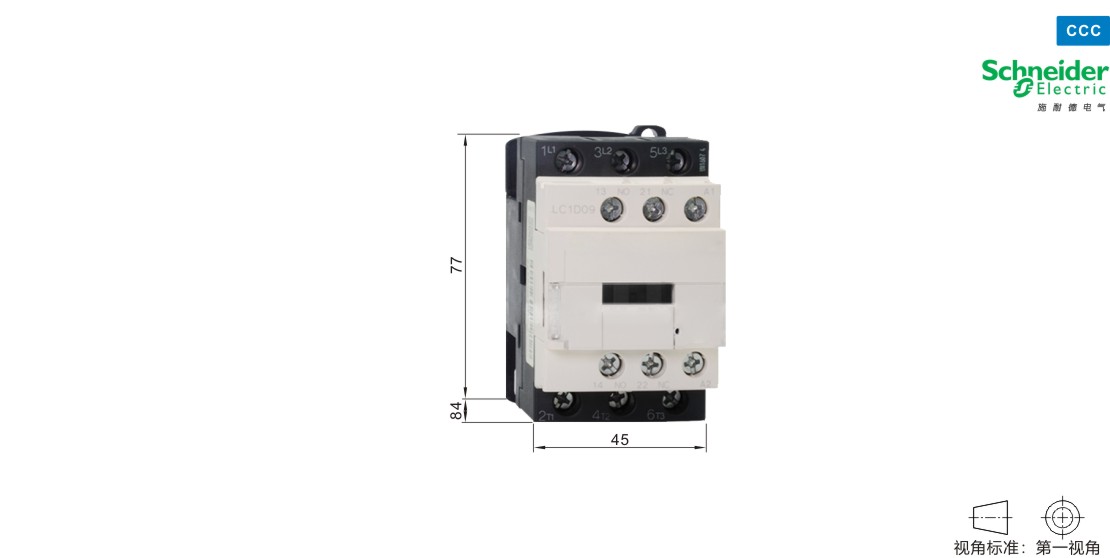

参数图
选型表
| 型号 | 线圈电压 | 额定工作电流 (A) |
接触器自带 回路触点类型 |
线圈电压 代码 |
连接方式 | 极数 | 重量 (g) |
| LC1D09M7C | AC220V | 9 | 1NO+1NC | M7 | 螺钉端子 | 3极 | 320 |
| LC1D12M7C | 12 | 325 | |||||
| LC1D18M7C | 18 | 330 | |||||
| LC1D25M7C | 25 | 370 | |||||
| LC1D32M7C | 32 | 375 | |||||
| LC1D38M7C | 38 | 380 | |||||
| LC1D40M7C | 40 | 140 | |||||
| LC1D50M7C | 50 | ||||||
| LC1D65M7C | 65 | ||||||
| LC1D40AP7C | 40 | 1400 | |||||
| LC1D50AP7C | 50 | ||||||
| LC1D65AP7C | 65 | ||||||
| LC1D09BDC | DC24V | 9 | BD | 320 | |||
| LC1D12BDC | 12 | 325 | |||||
| LC1D18BDC | 18 | 330 | |||||
| LC1D25BDC | 25 | 370 | |||||
| LC1D32BDC | 32 | 375 | |||||
| LC1D38BDC | 38 | 380 |
辅助触点和其它模块见怡和达官网。 热过载继电器详见怡和达官网。

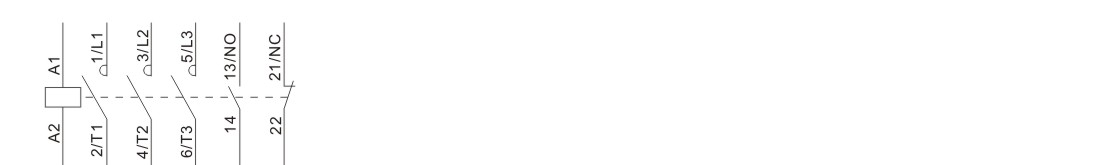

接线图
选型指南
| 型号 |
LC1D09M7C LC1D09BDC |
LC1D12M7C LC1D12BDC |
LC1D18M7C LC1D18BDC |
LC1D25M7C LC1D25BDC |
LC1D32M7C LC1D32BDC |
LC1D38M7C LC1D38BDC |
LC1D40AP7C | LC1D50AP7C | LC1D65AP7C | |
| 3相电机 额定工作电流(A) |
Ie max AC-3 (Ue≤440V) |
9A | 12A | 18A | 25A | 32A | 38A | 40A | 50A | 65A |
| Ie AC-1 | 20/25A | 20/25A | 25/32A | 25/40A | 50A | 50A | 60A | 80A | 80A | |
| 线圈频率(Hz) | 50/60 | |||||||||
| 额定工作电压 | 690V,交流或直流 | |||||||||
| 极数 | 3极 | |||||||||
| 额定工作功率 AC-3类 |
220/240 V | 2.2KW | 3KW | 4KW | 5.5KW | 7.5KW | 9KW | 11KW | 15KW | 18.5KW |
| 380/400 V | 4KW | 5.5KW | 7.5KW | 11KW | 15KW | 18.5KW | 18.5KW | 22KW | 30KW | |
| 415/440 V | 4KW | 5.5KW | 9KW | 11KW | 15KW | 18.5KW | 22KW | 25/30KW | 30KW | |
| 500 V | 5.5KW | 7.5KW | 10KW | 15KW | 18.5KW | 18.5KW | 22KW | 30KW | 37KW | |
| 660/690 V | 5.5KW | 7.5KW | 10KW | 15KW | 18.5KW | 18.5KW | 30KW | 33KW | 37KW | |
| 内置辅助触点模块 | 接触器内置1个常闭和1个常开瞬时辅助触点，可添加全系列的通用附加模块，最多构成4个N/C或N/O瞬时辅助触点，最多1个N/O加1个N/C延时继电器。 | |||||||||
| 适用手动-自动 过载继电器 |
10A等级 | 0.10~10A | 0.10~13A | 0.10~18A | 0.10~32A | 0.10~38A | 0.10~38A | 13~40A | 13~50A | 13~65A |
| 20A等级 | 2.5~10A | 2.5~13A | 2.5~18A | 2.5~32A | 2.5~32A | 2.5~32A | 13~40A | 13~50A | 13~65A | |
主触点特性
| 接触器型号 |
LC1 | D09 | D12 | D18 | D25 | D32 | D38 | D40 | D50 | D65 | ||
| 额定工作电流(Ie) (Ue ≤ 440V) |
In AC-3,θ ≤ 60℃ | A | 9 | 12 | 18 | 25 | 32 | 38 | 40 | 50 | 65 | |
| In AC-1,θ ≤ 60℃ | A | 25(1) | 25(1) | 32(1) | 40(1) | 50(1) | 50 | 60 | 80 | 80 | ||
| 额定工作电压(Ue) | 最高 | V | 690 | |||||||||
| 频率范围 | 工作电流 | Hz | 25~400 | |||||||||
| 约定发热电流(Ith) | θ≤60℃ | A | 25(1) | 25(1) | 32(1) | 40(1) | 50 | 50 | 60 | 80 | 80 | |
| 额定接通能力(440 V) | 符合IEC 60947,GB14048 标准 | 250 | 250 | 300 | 450 | 550 | 550 | 800 | 900 | 1000 | ||
| 额定分断能力(440 V) | 符合IEC 60947,GB14048 标准 | 250 | 250 | 300 | 450 | 550 | 550 | 800 | 900 | 1000 | ||
| 短时允许耐受电流，从 冷态开始，周围温度 ≤40℃,且无电流时间 持续15分钟 |
持续1s | A | 210 | 210 | 240 | 380 | 430 | 430 | 720 | 810 | 900 | |
| 持续10s | A | 105 | 105 | 145 | 240 | 260 | 310 | 320 | 400 | 520 | ||
| 持续1 min | A | 61 | 61 | 84 | 120 | 138 | 150 | 165 | 208 | 260 | ||
| 持续10 min | A | 30 | 30 | 40 | 50 | 60 | 60 | 72 | 84 | 110 | ||
| 熔断器防短路保护 (U ≤690 V) |
没有热过载继电器 | 1型 | A | 25 | 40 | 50 | 63 | 63 | 63 | 80 | 100 | 125 |
| 熔丝gG | 2型 | A | 20 | 25 | 35 | 40 | 63 | 63 | 80 | 100 | 125 | |
| 带有热过载继电器 | A | 对应的热过载继电器使用的aM 或 gG 熔丝额定值，请来电咨询 | ||||||||||
| 每极平均阻抗 | Ith 50 Hz | mΩ | 2.5 | 2.5 | 2.5 | 2 | 2 | 2 | 1.5 | 1.5 | 1.5 | |
| 每极耗散功率 | AC-3 | W | 0.2 | 0.36 | 0.8 | 1.25 | 2 | 3 | 2.4 | 3.7 | 6.3 | |
| (以上运行电流) | AC-1 | W | 1.56 | 1.56 | 2.5 | 3.2 | 5 | 5 | 5.4 | 9.6 | 9.6 | |
交流控制电路特性
| 接触器型号 |
LC1 | D09 | D12 | D18 | D25 | D32 | D38 | D40 | D50 | D65 | ||
| 额定控制电压(Uc) | 50或60 Hz | V | 12~690 | |||||||||
| 控制电压限额 | 50/60 Hz 线圈 | 运行 | 0.8~1.1 Uc（50Hz）和0.85~1.1Uc（60Hz），在60°C条件下 | |||||||||
| 释放 | 0.3~0.6 Uc，在60°C条件下 | |||||||||||
| 平均功耗 20°C,Uc |
~50 Hz起动 | 50Hz线 | VA | — | ||||||||
| Cosø | 0.75 | 0.75 | ||||||||||
| 50/60Hz 线圈 | VA | 70 | 160 | |||||||||
| ~50 Hz保持 | 50Hz线 | VA | — | |||||||||
| Cosø | 0.3 | 0.3 | ||||||||||
| 50/60Hz 线圈 | VA | 7 | 15 | |||||||||
| ~60 Hz起动 | 60Hz线 | VA | — | |||||||||
| Cosø | 0.75 | 0.75 | ||||||||||
| 50/60Hz 线圈 | VA | 70 | 140 | |||||||||
| ~60 Hz保持 | 60Hz线 | VA | — | |||||||||
| Cosø | 0.3 | 0.3 | ||||||||||
| 50/60Hz 线圈 | VA | 7.5 | 13 | |||||||||
| 热耗散 | 50或60Hz | W | 2~3 | 4~5 | ||||||||
| 动作时间 | 闭合“C” | ms | 12~22 | 12~26 | ||||||||
| 打开“O” | ms | 4~19 | ||||||||||
| 机械寿命 百万运行次数 |
50或60 Hz 线圈 | — | ||||||||||
| 50/60 Hz 线圈（50Hz） | 15 | 6 | ||||||||||
| 最大操作频率 每小时的操作次数 |
环境温度≤ 60℃ | 3600 | ||||||||||
直流控制电路特性
| 接触器型号 |
LC1 | D09 | D12 | D18 | D25 | D32 | D38 | ||
| 额定控制电路电压（Uc） | V | 12~440 | |||||||
| 额定绝缘电压（符合IEC947-1标准） | V | 690 | |||||||
| 控制电压限额 | 运行 | 标准线圈 | 0.7~1.25Uc60℃ | ||||||
| 宽范围电压线圈 | — | ||||||||
| 释放 | 0.1~0.25Uc60℃ | ||||||||
| 20℃,及Uc下平均功耗 | 启动 | W | 5.4 | ||||||
| 吸持 | W | 5.4 | |||||||
| Uc下平均动作时间 | 闭合 | "C" | ms | 55 | |||||
| 打开 | "O" | ms | 20 | ||||||
| 时间常数（L/R） | 28 | ||||||||
| Uc下的机械寿命 | 百万次运行次数 | ms | 30 | ||||||
| 最大操作频率 环境温度≤60℃ |
每小时操作次数 | 3600 | |||||||
注：灭弧时间取决于触头分断电路的时间。在通常三相使用的情况下，灭弧时间＜10ms。
负载与电源隔离的时间等于触头打开的时间与灭弧时间的总和
-
