查看大图
图片仅供参考，请以已选的规格为准
安全继电器 双通道安全门/急停按钮用
品牌名称：
怡合达
条件筛选：
安装方式 安全门/急停开关用
输出触点 3NO 1NC
种类筛选 安全继电器
产品型号：
ZJH89
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
| ZJH89 | 双通道安全门/急停按钮用 |
产品特点：
● 依照ISO13849-1（Category4、PLe）进行设计；
● 内部电路具备交叉故障监视；
● 电源防反接保护、输入电源过压保护设计；
● 直观状态指示灯显示，便于操作状态诊断；
● 可拆卸的接线端子，维护方便；
● 面板文字说明：英文。

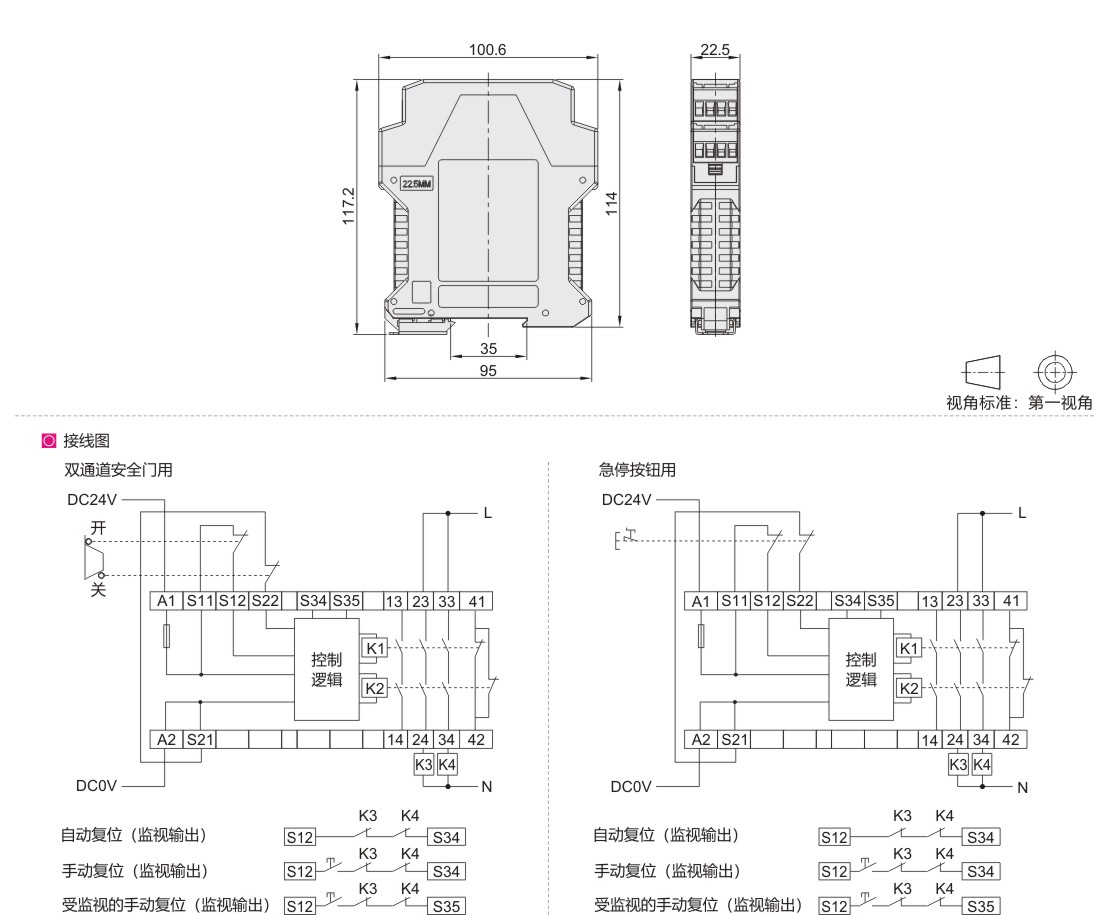

参数图
选型表
| 型号 | 输出触点 |
电压 |
| 代码 | ||
| ZJH89 | 3NO 1NC | DC24V |
技术参数
| 功耗 | <3W |
| 响应时间 | <20ms |
| 吸合缓冲时间 | <100ms |
| 供电电压 | DC24V±10% |
| 上电启动时间 | <1s |
| 防护等级 | 壳子防护：IP40 ；端子防护：IP20 |
| 安全输入 | 双通道安全门或急停按钮 |
| 输入同步 | 无限制S1在S2前 |
| B10D值 | 额定负载时：40万次；低负载时：200万次 |
| 触点容量 | AC15：5A/250V；DC13：6A/24V |
| 电气寿命 | ≥10万次 |
| 机械寿命 | ≥1000万次 |
| 工作温度 | -25℃~+60℃ |
| 存储温度 | -40℃~+85℃ |
| 符合标准 | ISO 13849-1（Category 4/Ple） |
| 安全等级 | ISO 13849-1（Category 4/Ple）类别4 |
| 抗振动能力 | 频率10~55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次 |
| 抗冲击能力 | 加速度10g，脉冲持续时间16ms，X、Y及Z方向各1000次 |
| 安装 | 35mm DIN 导轨 |
-
