图片仅供参考，请以已选的规格为准
费斯托 精密型 快插接头 等径 变径 直接头型 PBT材质
品牌名称：
费斯托
条件筛选：
性价比 精密型
类型 常规型
主体材质 PBT
形状 直接头型
工作温度 -5~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.095~0.8
接管类型 等径/变径
连接类型 无螺纹
种类筛选 快插接头
产品代码：
有 18 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | |
| FNPQE-D | 等径/变径 | 直接头 | PBT |

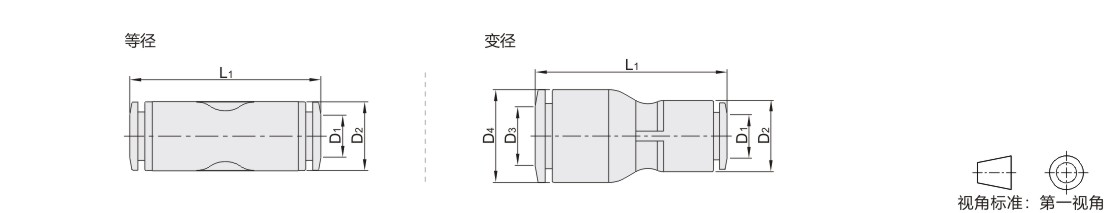

参数图
等径
| 型号 | D1 | D2 | 公称 直径 |
L1 | 重量 (g) |
| FNPQE-D-Q3-E-P10 | 3 | 6.2 | 2.2 | 20.2 | 1.03 |
| FNPQE-D-Q4-E-P10 | 4 | 8.1 | 2.3 | 26 | 2.04 |
| FNPQE-D-Q6-E-P10 | 6 | 10.7 | 4 | 27.1 | 3.11 |
| FNPQE-D-Q8-E-P10 | 8 | 14 | 7.1 | 38.5 | 6.4 |
| FNPQE-D-Q10-E-P10 | 10 | 18 | 9.3 | 47.2 | 12.54 |
| FNPQE-D-Q12-E-P10 | 12 | 20.6 | 10 | 48.8 | 16.06 |
| FNPQE-D-Q14-E-P5 | 14 | 23.5 | 13 | 50.8 | 19.88 |
| FNPQE-D-Q16-E-P5 | 16 | 25 | 50 | 22.4 |
变径
| 型号 | D1 | D2 | D3 | D4 | 公称 直径 |
L1 | 重量 (g) |
| FNPQE-D-Q4-Q3-P10 | 3 | 8.1 | 4 | 8.1 | 2.3 | 25.5 | 1.8 |
| FNPQE-D-Q6-Q4-P10 | 4 | 10.7 | 6 | 10.1 | 26.9 | 3.02 | |
| FNPQE-D-Q8-Q4-P10 | 10.5 | 8 | 14 | 3.5 | 35.5 | 5.29 | |
| FNPQE-D-Q8-Q6-P10 | 6 | 12.5 | 5.3 | 34.6 | 5.57 | ||
| FNPQE-D-Q10-Q6-P10 | 10 | 18 | 40.1 | 8.95 | |||
| FNPQE-D-Q10-Q8-P10 | 8 | 14 | 7.1 | 39.5 | 9.07 | ||
| FNPQE-D-Q12-Q8-P10 | 12 | 20.6 | 43.9 | 11.98 | |||
| FNPQE-D-Q12-Q10-P10 | 10 | 18 | 9.3 | 44.4 | 13.7 | ||
| FNPQE-D-Q14-Q10-P5 | 14 | 23.5 | 48.4 | 18.22 | |||
| FNPQE-D-Q14-Q12-P5 | 12 | 23.5 | 10 | 50.4 | 22.59 |
-
