      图片仅供参考，请以已选的规格为准

        费斯托 精密型 快插接头 内螺纹 外螺纹  外六角型 L型接头型 黄铜+PBT材质  镀镍

        品牌名称：

        费斯托

        条件筛选：

        性价比 精密型
        类型 常规型
        主体材质 镀镍黄铜+PBT
        形状 外六角L型接头
        工作温度 -5~60℃
        允许流体 空气、水
        密封材质 NBR
        工作压力(MPa) -0.095~0.8
        接管类型 快插型
        连接类型 内外螺纹
        种类筛选 快插接头

        产品代码：

        有 39 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            FNPQE-L 外螺纹 外六角型 L型接头 黄铜+PBT 镀镍
            内螺纹

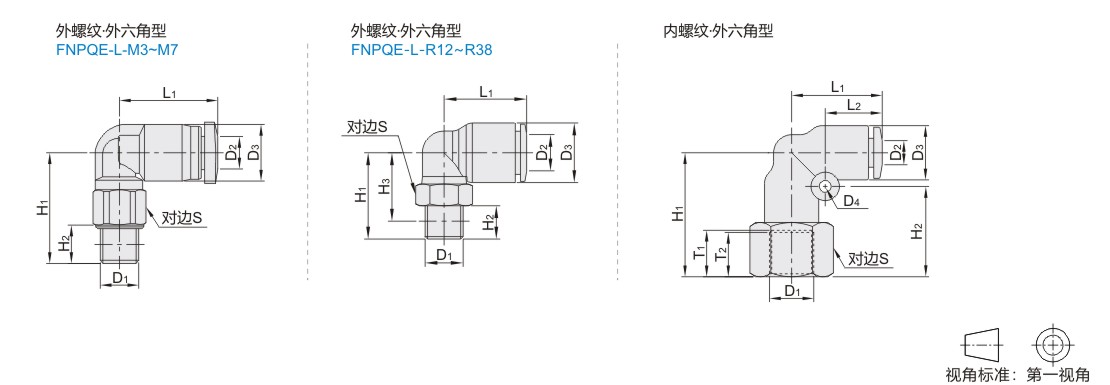

            参数图



            外螺纹·外六角型

            型号 D1 D2 D3 公称
            直径            		 S H1 H2 H3 L1 重量
            (g）
            FNPQE-L-M3-Q3-P10 M3 3 6.2 1 5.5 12.7 3 — 11.3 1.42
            FNPQE-L-M3-Q4-P10 4 8.1 8 14.1 16.4 3.62
            FNPQE-L-M5-Q3-P10 M5 3 6.2 2.2 14.6 3.5 11.3 2.77
            FNPQE-L-M5-Q4-P10 4 8.1 2.3 16.4 3.55
            FNPQE-L-M5-Q6-P10 6 10.7 16.3 17.1 4.18
            FNPQE-L-M7-Q4-P10 M7 4 8.1 10 16.6 6 16.4 6.4
            FNPQE-L-M7-Q6-P10 6 10.7 18.3 17.1 7.03
            FNPQE-L-R18-Q4-P10 R1/8 4 10.5 3.4 10 19 8 15 18.8 7.9
            FNPQE-L-R18-Q6-P10 6 12.5 4 20 16 20.1 8.69
            FNPQE-L-R18-Q8-P10 8 14 6 23.4 19.4 22.5 6.94
            FNPQE-L-R18-Q10-P10 10 18 6.5 17 25.2 8.5 21.2 27 22.35
            FNPQE-L-R18-Q12-P10 12 20.6 26.7 22.7 28.5 24.01
            FNPQE-L-R14-Q4-P10 R1/4 4 10.5 3.4 14 21.5 11 15.5 18.8 14.27
            FNPQE-L-R14-Q6-P10 6 12.5 4 22.5 16.5 20.1 15.06
            FNPQE-L-R14-Q8-P10 8 14 6 23 17 22.5 7.4
            FNPQE-L-R14-Q10-P10 10 18 8.5 17 28.3 11.5 22.3 27 26.25
            FNPQE-L-R14-Q12-P10 12 20.6 29.8 23.8 28.5 27.91
            FNPQE-L-R38-Q6-P5 R3/8 6 12.5 4 24 12 17.6 20.1 23.96
            FNPQE-L-R38-Q8-P5 8 14 6 24.5 18.1 22.5 22.44
            FNPQE-L-R38-Q10-P5 10 18 9.3 26.3 19.9 27 26.05
            FNPQE-L-R38-Q12-P5 12 20.6 9.5 27.8 21.4 28.5 27.71
            FNPQE-L-R38-Q14-P5 14 23.5 11.5 20 36.2 12.5 29.8 33.4 41.23
            FNPQE-L-R38-Q16-P5 16 25 35.7 29.3 33.5 40.97
            FNPQE-L-R12-Q6-P5 R1/2 6 12.5 4 21 27 15 18.8 20.1 44.89
            FNPQE-L-R12-Q8-P5 8 14 6 27.5 19.3 22.5 39.94
            FNPQE-L-R12-Q10-P5 10 18 9.3 29.3 21.1 27 41.85
            FNPQE-L-R12-Q12-P5 12 20.6 9.5 30.8 22.6 28.5 43.51
            FNPQE-L-R12-Q14-P5 14 23.5 13 38.7 30.5 33.4 52.73
            FNPQE-L-R12-Q16-P5 16 25 38.2 30 33.5 52.47


            内螺纹·外六角型

            型号 D1 D2 D3 D4 公称
            直径            		 S H1 H2 L1 L2 T1 T2 重量
            (g）
            FNPQE-L-M5F-Q4-P10 M5 4 10.5 2.3 2.5 10 18.5 12 17.5 11.04 6 5.5 8.07
            FNPQE-L-G18F-Q4-P10 G1/8 14 24 17.5 10.61 9 8 14.67
            FNPQE-L-G18F-Q6-P10 6 12.5 3.3 4.5 25.4 17.4 18.7 10.74 16.97
            FNPQE-L-G18F-Q8-P10 8 14 6 28.3 18.3 22.5 12.54 20.2
            FNPQE-L-G18F-Q10-P10 10 18 4.3 8 17 27.3 15.3 27.2 15.24 12 11 28.25
            FNPQE-L-G14F-Q6-P10 G1/4 6 12.5 3.3 4.5 28.4 20.4 18.7 10.74 22.97
            FNPQE-L-G14F-Q8-P10 8 14 6 31.3 21.3 22.5 12.54 25.7
            FNPQE-L-G14F-Q10-P10 10 18 4.3 8.5 35.3 23.3 27.2 15.24 33.76
            FNPQE-L-G38F-Q8-P5 G3/8 8 14 3.3 6 21 33 24.5 22.5 12.54 13 12 36.2
            FNPQE-L-G38F-Q10-P5 10 18 4.3 8 37.3 25.3 27.2 15.24 44.76
