首页
图片仅供参考，请以已选的规格为准
IKO（日本东晟） 交叉滚子轴承 P5精度 两面带密封圈 间隙品/预紧品 附带安装孔
品牌名称：
IKO
条件筛选：
材质 GCr15
精度 P5
密封方式 轴承两面带橡胶密封圈
外部结构 附带安装孔型
种类筛选 交叉滚子轴承
参数筛选：
B（厚度）
- 8
- 12
- 15
- 25
- 22
- 28
无数据
D（外径）
- 52
- 80
- 120
- 95
- 210
- 240
- 165
- 70
无数据
d（内径）
- 10
- 20
- 25
- 35
- 55
- 80
- 90
- 115
无数据
游隙
- 负游隙
- 正游隙
- 无
无数据
产品代码：
有 16 个备选型号
- CRBFV108ATUUC1-IKO
- CRBFV108ATUUT1-IKO
- CRBFV11528ATUUC1-IKO
- CRBFV11528ATUUT1-IKO
- CRBFV2012ATUUC1-IKO
- CRBFV2012ATUUT1-IKO
- CRBFV2512ATUUC1-IKO
- CRBFV2512ATUUT1-IKO
- CRBFV3515ATUUC1-IKO
- CRBFV3515ATUUT1-IKO
- CRBFV5515ATUUC1-IKO
- CRBFV5515ATUUT1-IKO
- CRBFV8022ATUUC1-IKO
- CRBFV8022ATUUT1-IKO
- CRBFV9025ATUUC1-IKO
- CRBFV9025ATUUT1-IKO
无数据
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
技术图档
全部型号
3D预览
技术图档
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 间隙 | 轴承精度 | 轴承材质 | 后置代码 | |
| 国标 | 相当 | |||||
| CRBFV…ATUUT1-IKO | 内外环一体型 | T1 | P5 | GCr15 | SUJ2 | UU（两端密封） T（内圈为螺纹孔） T1（T1间隙） C1（C1间隙） |
| CRBFV…ATUUC1-IKO | C1 | |||||

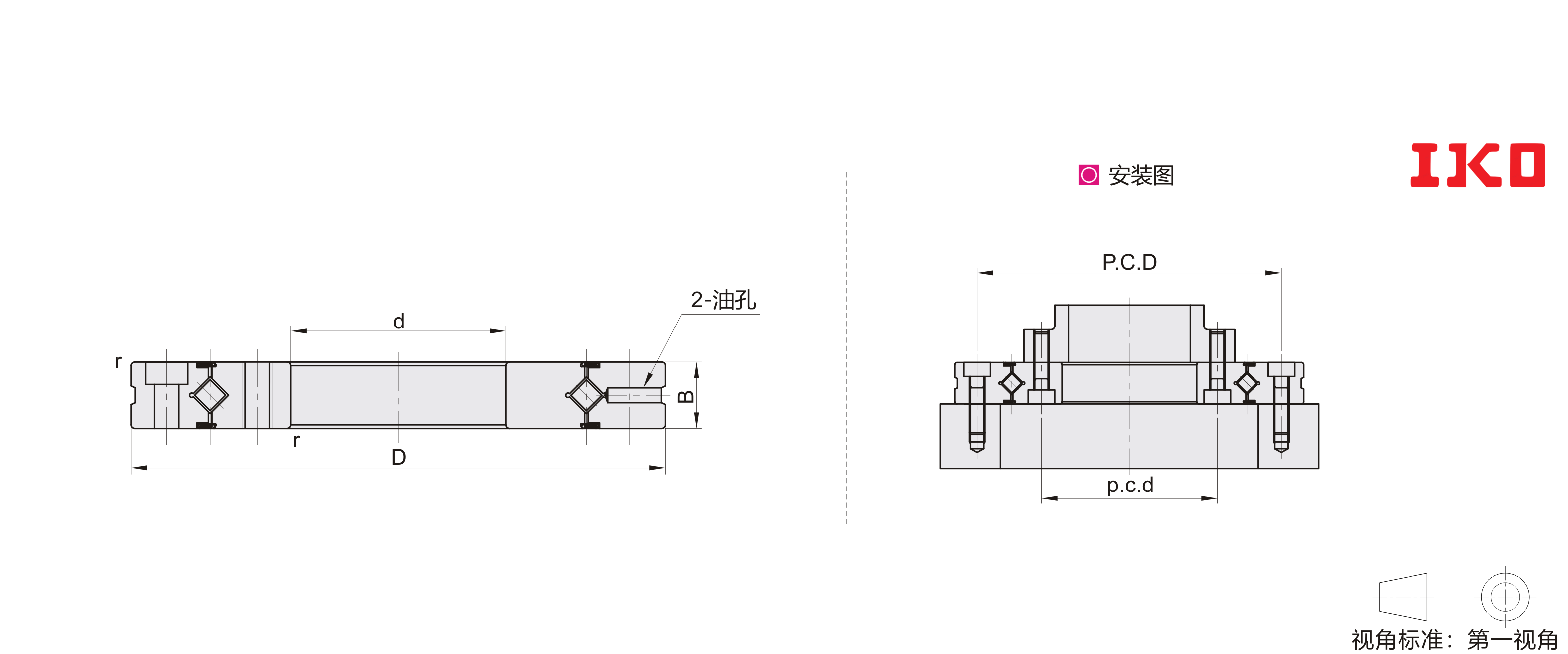

参数图
选型表
| 型号 | 主要尺寸 | 基本额定负载（N） | 安装孔相关尺寸 | 参考重量（kg） | ||||||||
| 内环 | 外圆 | |||||||||||
| 代码 | 规格 | d | D | B | r（min） | Cr(动) | Co(静) | p.c.d | 安装孔 | P.C.D | 安装孔 | |
|
CRBFV…ATUUT1-IKO CRBFV…ATUUC1-IKO |
108 | 10 | 52 | 8 | 0.3 | 2910 | 2430 | 16 | 4-M3贯通 | 42 | 6-Φ3.4贯通，沉孔Φ6.5深3.3 | 0.12 |
| 2012 | 20 | 70 | 12 | 7600 | 8370 | 28 | 6-M3贯通 | 57 | 0.31 | |||
| 2512 | 25 | 80 | 0.6 | 8610 | 10600 | 35 | 67 | 0.4 | ||||
| 3515 | 35 | 95 | 15 | 17300 | 20900 | 45 | 8-M4贯通 | 83 | 8-Φ4.5贯通，沉孔Φ8深4.4 | 0.66 | ||
| 5515 | 55 | 120 | 20100 | 27700 | 65 | 8-M5贯通 | 105 | 8-Φ5.5贯通，沉孔Φ9.5深5.4 | 0.96 | |||
| 8022 | 80 | 165 | 22 | 51100 | 72000 | 97 | 10-M5贯通 | 148 | 10-Φ5.5贯通，沉孔Φ9.5深5.4 | 2.63 | ||
| 9025 | 90 | 210 | 25 | 1.5 | 73400 | 108000 | 112 | 12-M8贯通 | 187 | 12-Φ9贯通，沉孔Φ14深12 | 4.83 | |
| 11528 | 115 | 240 | 28 | 84300 | 138000 | 139 | 217 | 12-Φ9贯通，沉孔Φ14深13.5 | 6.81 | |||
产品概述
代号含义
产品特点
产品使用注意事项
产品安装指引
产品载荷验证与资料查询
产品概述
滚动体为圆柱滚子，互为90度垂直排列在V型滚道中，这种结构使得单个轴承就可以同时承受轴向载荷，径向载荷和倾覆力矩等个方向的负载。
轴承具有很高精度、高刚性、高旋转精度以及高承载能力。
代号含义
RU 148 (G) UU CC0 P5
① ② ③ ④ ⑤ ⑥
①产品系列代号：RU：带安装孔型
RA\RB：不带安装孔型
②产品尺寸代号：RU系列为产品的节圆直径
RB\RA系列代表轴承内径和宽度数据
③安装孔方向（RU系列）：无标记（内环与外圈的沉孔为同一方向）
G（内环与外圈的沉孔为反方向）
X（内环螺纹孔（通孔））
④密封标志：无记号：无密封
U：单侧密封
UU：双侧密封
⑤游隙代号：CC0：负游隙（预压品，转动起来有一定阻力）
C0：正游隙（间隙品，未上型，可定制）
⑥精度代号：P5级精度
产品特点
RU系列：附带安装孔的交叉滚子轴承
（1）高精度、高刚性：其内外圈都采用了整体结构，并且附带了可以直接固定在对手件安装面上的安装孔，使得轴承座的结构和精度不受影响，轻松获得实现高刚性、高精度；
（2）紧凑化的安装方式：无需轴承座和压板，仅螺栓固定即可轻松安装到装置上。这样可以减少零件数量和装配工序。
PA\RB系列：高刚性交叉滚子轴承
（1）高刚性、高精度：采用内外环一体结构，不易发生安装误差，具有高刚性、高精度的特点；
（2）薄型：在相同内径情况下，RA系列具有更薄的外壁，可以安装在更紧凑的使用场合。
产品使用
1. 润滑
（1）交叉滚子轴承出厂时内部已注有油脂的复合锂基脂，因此收到轴承可以直接使用。
（2）润滑脂需定期维护，正常工况的维护周期为6个月，在补充时请使用相同的润滑脂来充满并且均匀分布于轴承内部结构；带密封圈的交叉滚子轴承可适当延长润滑周期。
（3）请避免不同润滑脂混合使用。
注：如果该轴承在振动、真空、高温或低温等特殊场景使用时，需要使用特殊的润滑脂，请与我们联系。
2. 使用温度
受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下。
注意：高于以上推荐使用温度，请向我司咨询。
3. 允许转速
交叉滚子的轴承允许转速受安装和工作条件的影响，一般工作条件下的dmn值如下表所示：
| 润滑 | 润滑脂润滑(dmn) | 润滑油润滑(dmn) | |
| 轴承类型 | |||
| 带隔离块结构 | 开放性 | 75000 | 150000 |
| 密封性 | 60000 | — | |
| 满装滚子结构 | 开放性 | 50000 | 75000 |
| 密封性 | 40000 | — | |
| 注：dmn=dm*n Dmn：滚子轴承节圆直径，一般为轴承内径和外径的平均值 n：转速rpm |
|||
产品安装
1.RU系列安装示意图
（1）附带安装孔的交叉滚子轴承，可以直接使用固定螺栓安装到对方安装面上，如图所示：
（2）固定螺丝的拧紧扭矩：固定螺丝的一般拧紧扭矩如表所示。当机械和设备的振动冲击或负荷变动较大时，
可以适当调整1.2-1.5倍左右，当对手件材料为铸铁或铝合金等软材料时，可以适当降低扭矩：
| 螺钉的公称型号 | 锁紧扭矩 | 螺钉的公称型号 | 锁紧扭矩 |
| M3 | 2 | M10 | 70 |
| M4 | 4 | M12 | 120 |
| M5 | 9 | M16 | 200 |
| M6 | 14 | M20 | 390 |
| M8 | 30 | M22 | 530 |
2. RA\RB系列安装示意图
（1）轴承内外圈需要用压板等方案进行轴向固定，轴承宽度尺寸为负公差，需要判断压板的压入量确保轴向固定；
（2）轴承座深度推荐与轴承宽度尺寸相同或超过轴承宽度；
（3）RA\RB系列安转配合推荐：
| 径向间隙 | 使用条件 | 轴 | 支撑座 | |
| CC0 | 内圈旋转 | 普通负荷 | h5 | H7 |
| 冲击或大力矩 | h5 | H7 | ||
| 外圈旋转 | 普通负荷 | g5 | Js7 | |
| 冲击或大力矩 | g5 | Js7 | ||
| C0 | 内圈旋转 | 普通负荷 | j5 | H7 |
| 冲击或大力矩 | K5 | Js7 | ||
| 外圈旋转 | 普通负荷 | g6 | Js7 | |
| 冲击或大力矩 | H5 | K7 |
3. 安装注意事项：
（1）检查：将主轴、轴承座或其他安装部位件彻底清洗干净，去除油污或杂质，并确认是否有毛刺或毛边。
（2）轴承安装：由于是薄壁轴承，装入时易发生倾斜。为了防止这种现象，请一边保持水平，一遍用塑料锤均匀敲打，
一点一点地将交叉滚子轴承仔细装入轴承座内或轴上，直到通过声音确认与基准面完全紧靠时为止。
产品载荷
1. 当量动负荷的计算
交叉滚子轴承的基本额定动负荷的方向为径向。当轴承收到与基本额定动负荷不同方向的负荷或者收到复合负荷时，
可参考以下公式计算当量动负荷：
Pr=X[Fr+(2M/Dpw)]+YFa
公式中：
Pr：当量等效径向负荷 N
Fr：径向负荷 N
Fa：轴向负荷 N
M：力矩 N·mm
Dpw：滚子组的间距直径 mm[Dpw≈(d+D)/2]
X：径向负荷系数
Y：轴向负荷系数
负荷方向
| 径向负荷系数和轴向负荷系数 | ||
| X | Y | |
| [Fa/Fr+(2M/Dpw)]≤1.5 | 1 | 0.45 |
| [Fa/Fr+(2M/Dpw)]＞1.5 | 0.67 | 0.67 |
2.当量静负荷的计算
交叉滚子轴承的基本额定静负荷的方向为径向。当轴承收到与基本额定静负荷不同方向的负荷或者收到复合负荷时，
可参考以下公式计算当量静负荷：
P0r=Fr+2M/Dpw+0.44Fa
公式中：
Pr：当量等效径向负荷 N
Fr：径向负荷 N
Fa：轴向负荷 N
M：力矩 N·mm
Dpw：滚子组的间距直径 mm[Dpw≈(d+D)/2]
3.产品尺寸公差查询
（1）常规交叉滚子轴承（RA\RB系列）尺寸公差查询：
轴承内径公差查询
| 轴承内径（d）的工称尺寸 | dm公差 | ||||||||
| P0级 | P6级 | P5级 | P4级，P2级 | ||||||
| （mm） | （um） | ||||||||
| 超过 | 以下 | 上 | 下 | 上 | 下 | 上 | 下 | 上 | 下 |
| 18 | 30 | 0 | -10 | 0 | -8 | 0 | -6 | 0 | -5 |
| 30 | 50 | 0 | -12 | 0 | -10 | 0 | -8 | 0 | -6 |
| 50 | 80 | 0 | -15 | 0 | -12 | 0 | -9 | 0 | -7 |
| 80 | 120 | 0 | -20 | 0 | -15 | 0 | -10 | 0 | -8 |
| 120 | 150 | 0 | -25 | 0 | -18 | 0 | -13 | 0 | -10 |
| 150 | 180 | 0 | -25 | 0 | -18 | 0 | -13 | 0 | -10 |
| 180 | 250 | 0 | -30 | 0 | -22 | 0 | -15 | 0 | -12 |
| 250 | 315 | 0 | -35 | 0 | -25 | 0 | -18 | ||
| 315 | 400 | 0 | -40 | 0 | -30 | 0 | -23 | ||
| 400 | 500 | 0 | -45 | 0 | -35 | ||||
| 500 | 630 | 0 | -50 | 0 | -40 | ||||
| 630 | 800 | 0 | -75 | ||||||
| 800 | 1000 | 0 | -100 | ||||||
| 1000 | 1250 | 0 | -125 | ||||||
轴承外径公差查询
| 轴承外径（D）的工称尺寸 | Dm公差 | ||||||||
| P0级 | P6级 | P5级 | P4级，P2级 | ||||||
| （mm） | （um） | ||||||||
| 超过 | 以下 | 上 | 下 | 上 | 下 | 上 | 下 | 上 | 下 |
| 30 | 50 | 0 | -11 | 0 | -9 | 0 | -7 | 0 | -6 |
| 50 | 80 | 0 | -13 | 0 | -13 | 0 | -9 | 0 | -7 |
| 80 | 120 | 0 | -15 | 0 | -15 | 0 | -10 | 0 | -8 |
| 120 | 150 | 0 | -18 | 0 | -18 | 0 | -11 | 0 | -9 |
| 150 | 180 | 0 | -23 | 0 | -20 | 0 | -13 | 0 | -10 |
| 180 | 250 | 0 | -30 | 0 | -25 | 0 | -15 | 0 | -11 |
| 250 | 315 | 0 | -35 | 0 | -28 | 0 | -18 | 0 | -13 |
| 315 | 400 | 0 | -40 | 0 | -33 | 0 | -20 | ||
| 400 | 500 | 0 | -45 | 0 | -38 | 0 | -23 | ||
| 500 | 630 | 0 | -50 | ||||||
| 630 | 800 | 0 | -75 | ||||||
| 800 | 1000 | 0 | -100 | ||||||
| 1000 | 1250 | 0 | -125 | ||||||
| 1250 | 1600 | 0 | -160 | ||||||
（2）RU系列产品精度查询
| 公称型号 | 轴承内径 | 轴承外径 | 轴承宽度 | |||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | |
| RU28 | -8 | 0 | -11 | 0 | -75 | 0 |
| RU42 | -8 | 0 | -11 | 0 | -75 | 0 |
| RU66 | -10 | 0 | -13 | 0 | -75 | 0 |
| RU85 | -12 | 0 | -13 | 0 | -75 | 0 |
| RU124 | -12 | 0 | -18 | 0 | -75 | 0 |
| RU148 | -15 | 0 | -20 | 0 | -75 | 0 |
| RU178 | -15 | 0 | -20 | 0 | -100 | 0 |
| RU228 | -18 | 0 | -25 | 0 | -100 | 0 |
| RU297 | -22 | 0 | -28 | 0 | -100 | 0 |
| RU445 | -30 | 0 | -38 | 0 | -100 | 0 |
4.产品游隙查询
（1）RU系列产品径向游隙
| 公称型号 | CC0 | C0 | ||
| 最小 | 最大 | 最小 | 最大 | |
| RU28 | -10 | 0 | 0 | 15 |
| RU42 | -10 | 0 | 0 | 15 |
| RU66 | -10 | 0 | 0 | 15 |
| RU85 | -10 | 0 | 0 | 15 |
| RU124 | -10 | 0 | 0 | 15 |
| RU148 | -15 | 0 | 0 | 15 |
| RU178 | -15 | 0 | 0 | 20 |
| RU228 | -15 | 0 | 0 | 20 |
| RU297 | -20 | 0 | 0 | 20 |
| RU445 | -20 | 0 | 0 | 20 |
产品问答
产品问答
关于此产品的常见问题
1.交叉滚子轴承的主要结构特点是什么？
答： 主要特点包括
一体化设计： 通常采用紧凑的一体式内外圈（或带安装法兰），结构刚性好
交叉排列滚子： 滚子呈90度交叉排列在隔离块或保持架中，滚子之间相互垂直。
高刚性： 交叉排列和整体结构提供了极高的刚性，抵抗变形能力强。
高精度： 可制造得非常精密，旋转精度高（跳动小）。
紧凑性： 在同等承载能力下，比传统轴承组合（如圆锥滚子轴承+推力轴承）更节省空间。
2.交叉滚子轴承安装时需要注意什么？
答： 关键注意事项：
清洁： 安装环境、相关零件及工具必须非常清洁，避免污染物进入轴承。
小心操作： 严禁直接敲击轴承套圈或滚子，避免损伤精密滚道和滚子。应使用专用工装均匀施力压入。
对中： 确保轴承安装基座有良好的平面度和垂直度，避免因安装变形导致预紧力不均或额外应力。
预紧力： 严格按照轴承型号和制造商要求施加正确的预紧力（如果适用）。预紧力过大或过小都会影响性能和寿命。
固定螺栓： 使用规定扭矩，按对角顺序分步均匀拧紧安装螺栓，防止套圈变形。
