竖隔片 VBF01/VBF02/VBF03拖链用

代码	类型	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件
VBF01	25系列拖链	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头
VBF02			全封闭式
VBF03		内径打开	桥式

代码	类型		梳状板	材质	颜色	允许温度	阻燃等级	适用拖链代码

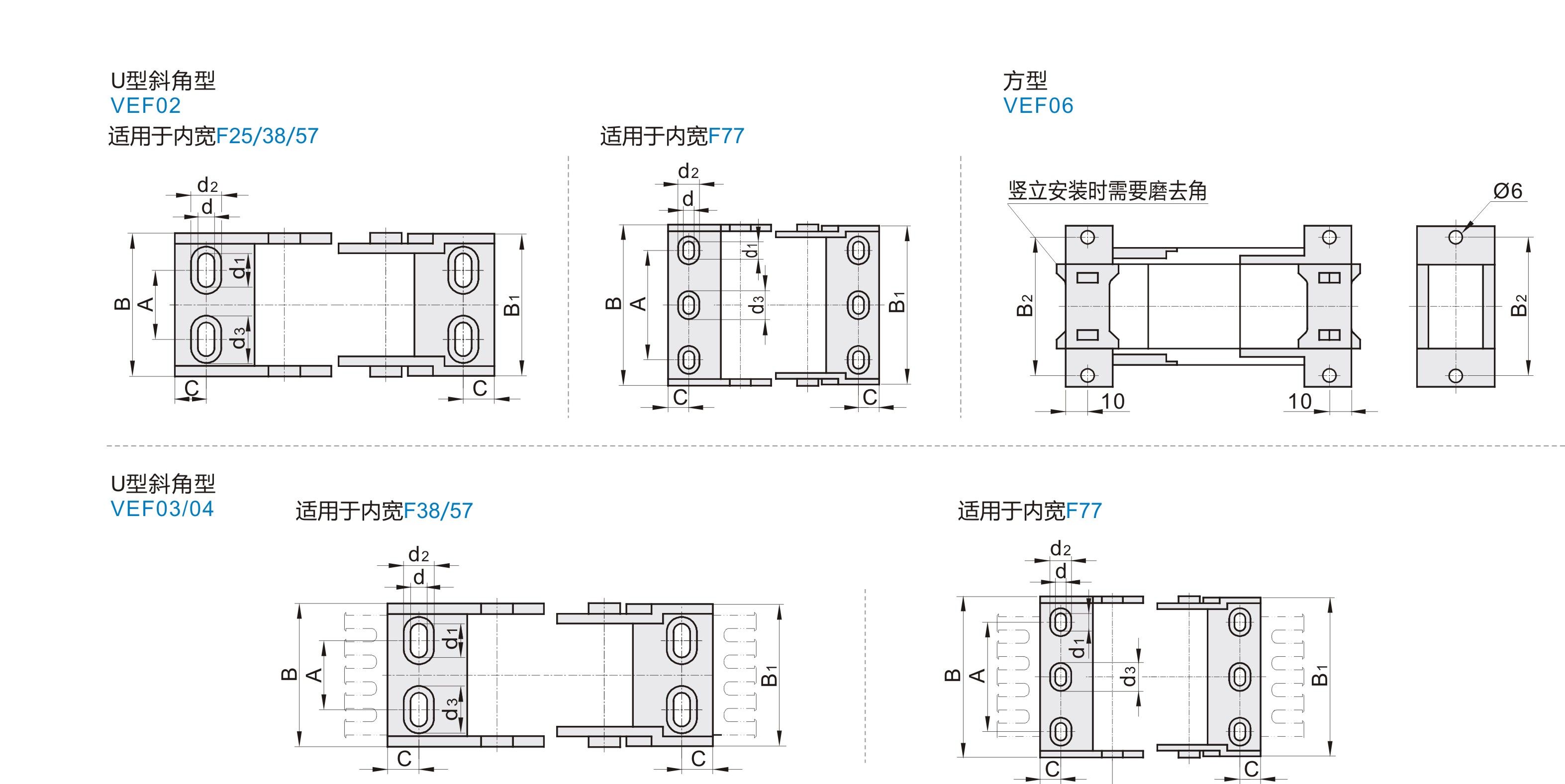

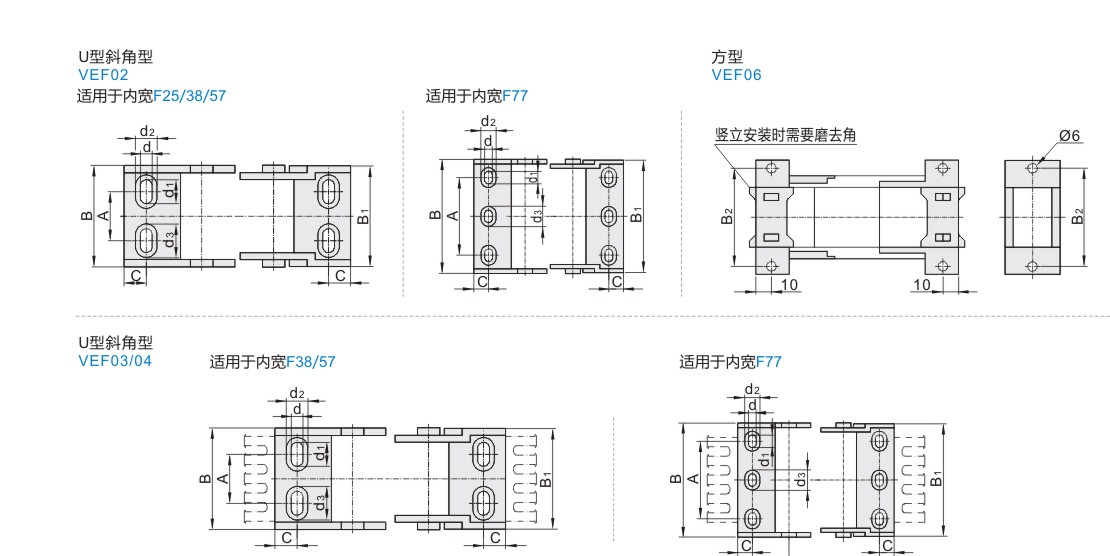

VEF02	25系列拖链用	U型斜角型	无	工程塑料	黑色	-20°C~80℃	UL94-HB	VBF01 VBF02
VEF06		方型
VEF03		U型斜角型	有					VBF03
VEF04			无

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码

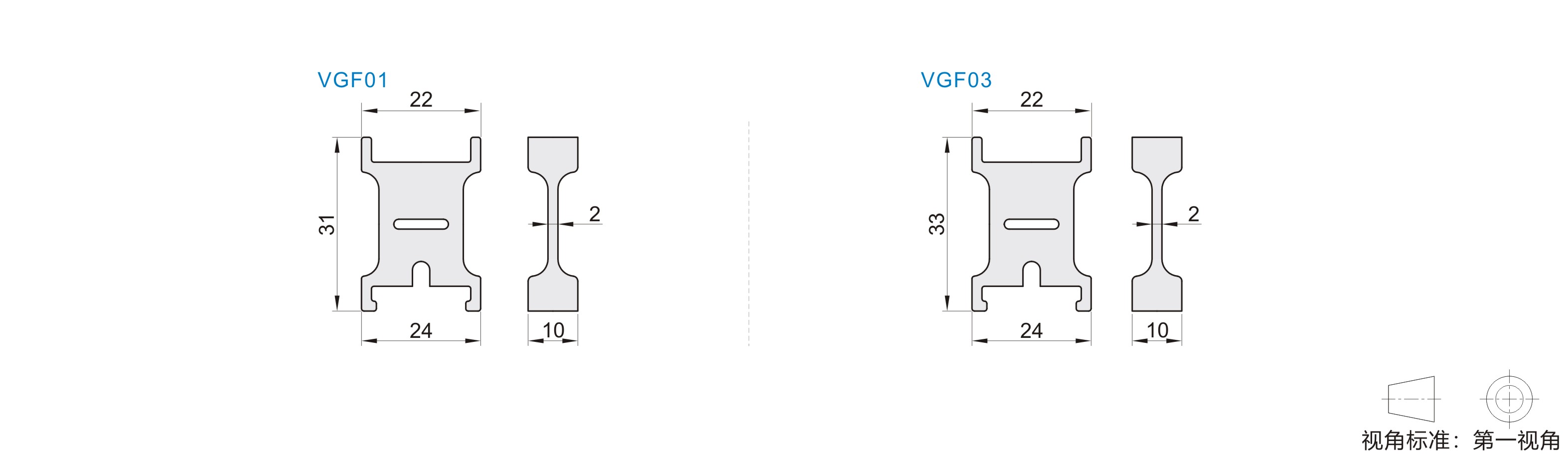

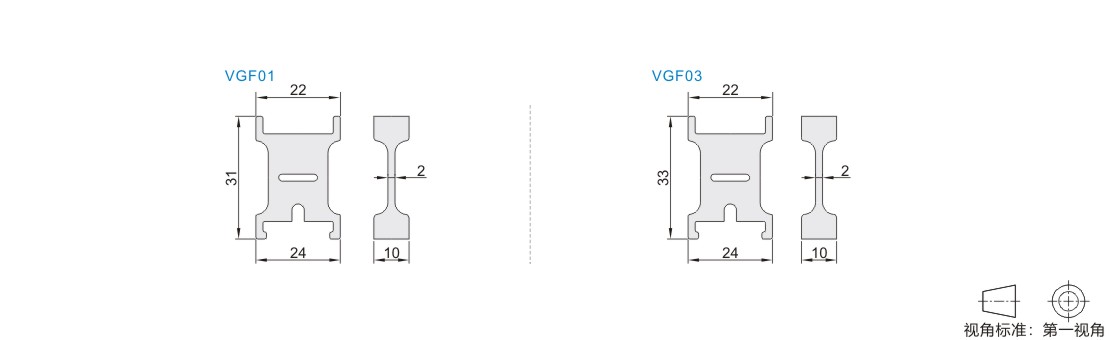

VGF01	25系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	VBF01
VGF03						VBF03

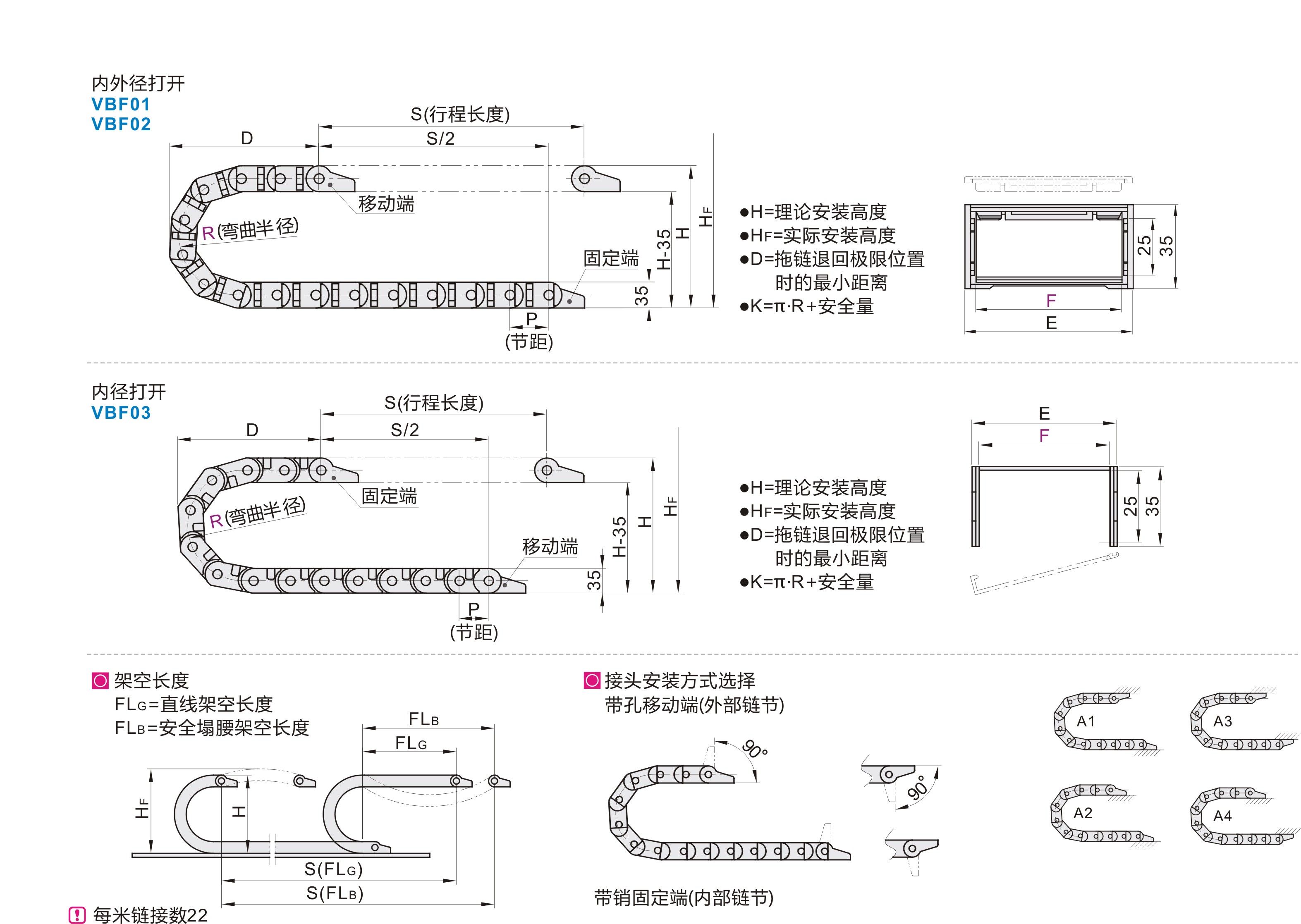

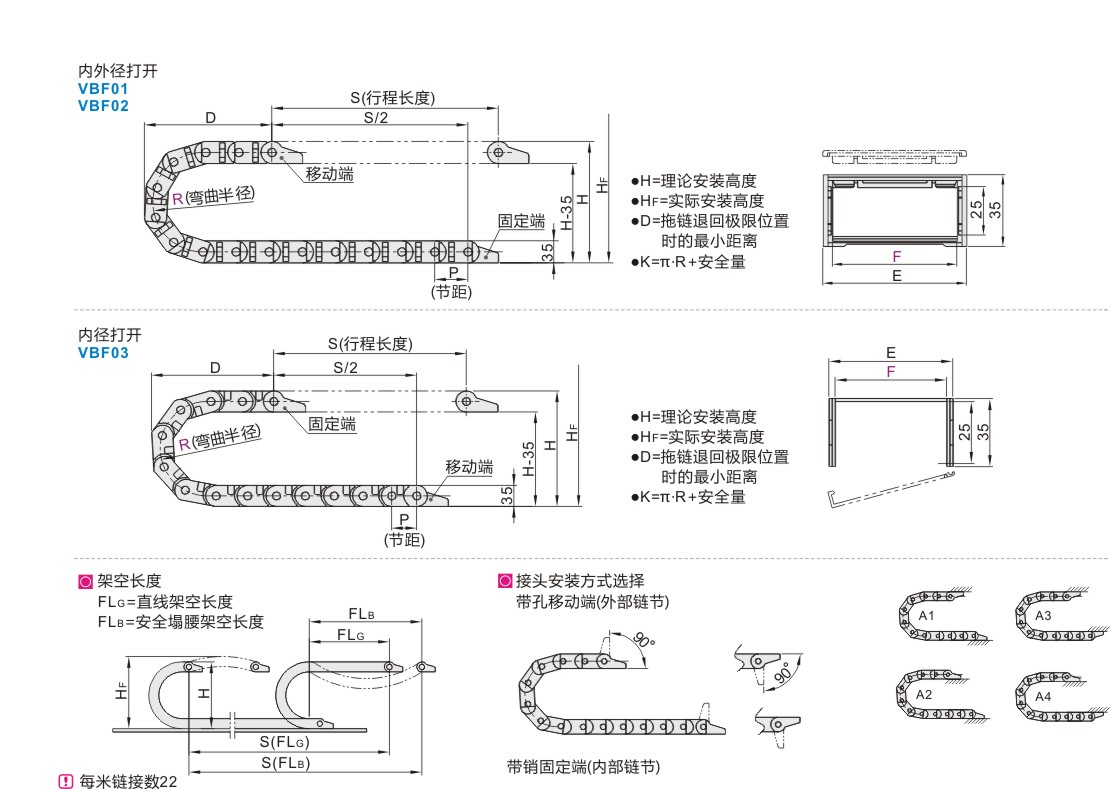

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量(kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	VBF01	VBF02	VBF03
VBF01 VBF02	25	55	1~	VEF02 -F25 VEF06-F25	145	125	276	175	38	46	22	1.0	1.3	70	30	≈0.67	≈0.69	—
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
	38	55		VEF02-F38 VEF06-F38	145	125	276	175	51							≈0.78	≈0.8
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
	57	55		VEF02-F57 VEF06-F57	145	125	276	175	71							≈0.86	≈0.88
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
	77	55		VEF02-F77 VEF06-F77	145	125	276	175	91							≈0.96	≈1 .0
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
VBF03	38	55	1~	VEF03-F38 VEF04-F38	146	125	276	176	53.5	46	22	1.0	1.3	30	15	—	—	≈0.78
		75			186	150	346	216
		100			236	170	414	266
	57	55		VEF03-F57 VEF04-F57	146	125	276	176	72.5									≈0.86
		75			186	150	346	216
		100			236	170	414	266
	77	55		VEF03-F77 VEF04-F77	146	125	276	176	92 .5									≈0.98
	77	100		VEF03-F77 VEF04-F77	236	170	414	266	92 .5									≈0.98

型号		A	B	B1	B2	C	d	d1	d2	d3
代码	内宽F
VEF02 VEF06	25	15	39.6	40	49.8	11.5	6.2	8.2	12.5	14.5
	38	25	53.2	53.4	62.8			10.2		16.5
	57	45	72.3	72.5	81.8
	77	57	92.3	92.4	101.8	12		12.2		18.5
VEF03 VEF04	38	25.9	53.7	53.2	—	11.7	6.2	10.3	11.2	15.2
	57	44.3	72.7	71.5		11.5
	77	57	92.5	92.5		11.8		12.0
