      图片仅供参考，请以已选的规格为准

        竖隔片 VBK系列拖链用

        条件筛选：

        产地 国产
        种类筛选 分隔片

        参数筛选：

        拖链内高

        拖链类型

        产品代码：

        有 5 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 内高 打开方式  腔数 材质 颜色 允许温度 阻燃等级 附件
            VBK21 静音型 18 内外径打开 单腔 工程塑料 黑色  -40C~120℃ UL94-HB 接头
            VBK31 28
            VBK41 38
            VBK51 48
            VBK61 58



            特点：节距小，运行噪音极低（取决于运行速度），耐磨耐腐蚀，特别适合高速及高加速的环境下应用。
            本系列拖链包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需要单独购买。






            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

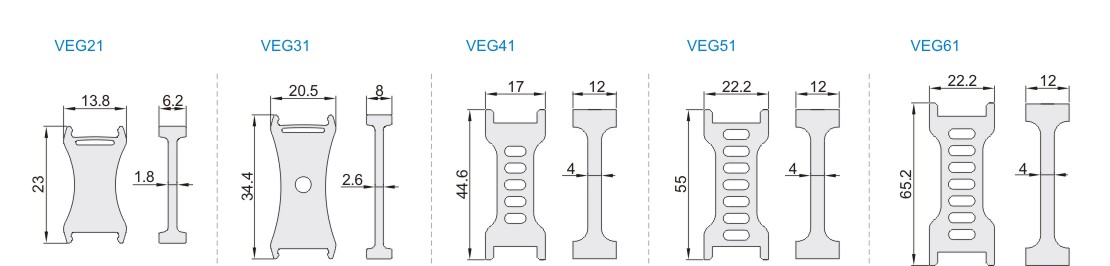

            分隔片

            代码 类型 材质 颜色 允许温度 阻燃等级 适用拖链代码
            VEG21 静音型
            拖链用            		 工程塑料 黑色  -40C~120℃ UL94-HB  VBK21
            VEG31  VBK31
            VEG41  VBK41
            VEG51  VBK51
            VEG61  VBK61



            请根据拖链的内宽F及分隔片的尺寸，选择分隔片合适的数量。






            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码 类型 内高 材质 颜色 允许温度 阻燃等级
            VEK21 静音型
            拖链用            		 18 工程塑料 黑色  -40C~120℃ UL94-HB
            VEK31 28
            VEK41 38
            VEK51 48
            VEK61 58

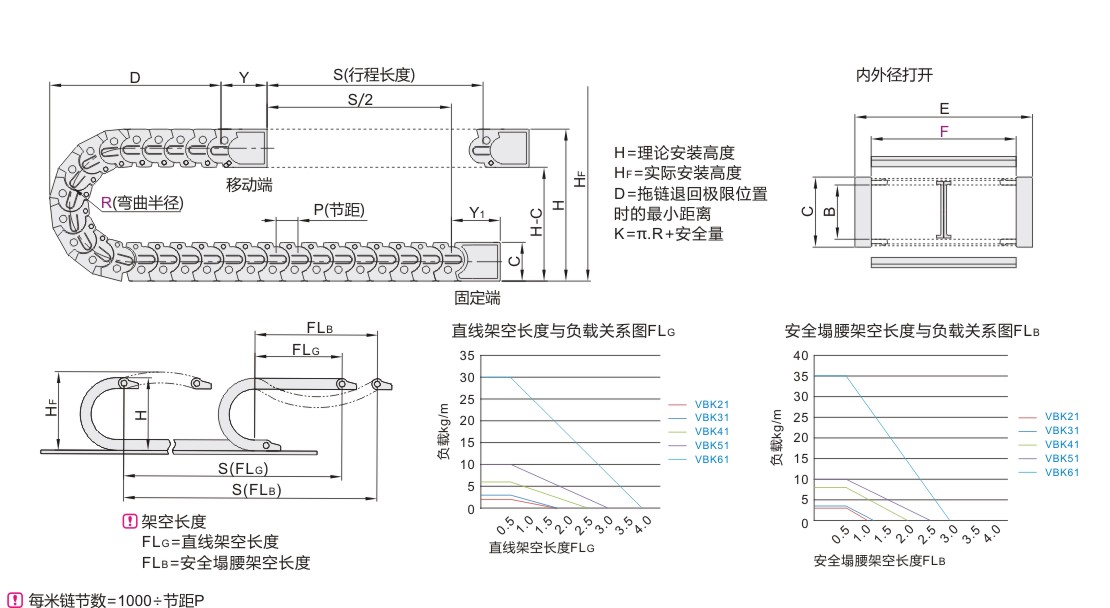

            参数图



            选型表

            型号
            		 弯曲半径
            R
            		 链节数
            N
            		 接头
            		 节距
            P
            		 最大电缆
            直径

            内高
            B

            外高
            C

            		 外宽
            E
            		 实际装
            高度HF
            		 理论安装尺寸
            		 Y
            		 Y1
            		 重量
            kg/m
            代码 内宽F H D K
            VBK21 20  38















            1~




















            		 VEK21 16 15 18 25.5 34.5 127 102 86 150 30 30 ≈0.49
            30 44.5 ≈0.55
            40 54.5 ≈0.61
            50 64.5 ≈0.67
            60 74.5 ≈0.73
            VBK31 30  55 VEK31 24 25 28 38.8 46.5 189 149 120 220 45 30 ≈0.90
             75 229 189 160 285
            100 279 239 210 360
            50  55 66.5 189 149 120 220 ≈1.03
             75 229 189 160 285
            100 279 239 210 360
            80  55 96.5 189 149 120 220 ≈1.20
             75 229 189 160 285
            100 279 239 210 360
            120  55 136.5 189 149 120 220 ≈1.28
             75 229 189 160 285
            100 279 239 210 360
            VBK41 50  75 VEK41 30 32 39 53 71 253 203 160 295 67.5 66.5 ≈1.50
            100 303 253 210 375
            125 353 303 260 450
            150 403 353 310 530
            60  75 81 253 203 160 295 ≈1.58
            100 303 253 210 375
            125 353 303 260 450
            150 403 353 310 530
            70  75 91
            		 253 203 160 295 ≈1.60
            100 303 253 210 375
            125 353 303 260 450
            150 403 353 310 530
            80  75 101 253 203 160 295 ≈1.70
            100 303 253 210 375
            125 353 303 260 450
            150 403 353 310 530
            90  75 111 253 203 160 295 ≈1.80
            100 303 253 210 375
            125 353 303 260 450
            150 403 353 310 530
            VBK51 50 100 1~ VEK51 35 42 48 66.8 75 332 267 210 385 68 59 ≈2.05
            125 382 317 260 465
            150 432 367 310 530
            200 532 467 410 700
            75 100 100

            		 332 267 210 385 ≈2.20
            125 382 317 260 465
            150 432 367 310 530
            200 532 467 410 700
            100 100 125 332 267 210 385 ≈2.48
            125 382 317 260 465
            150 432 367 310 530
            200 532 467 410 700
            125 100 150

            		 332 267 210 385 ≈2.90
            125 382 317 260 465
            150 432 367 310 530
            200 532 467 410 700
            150 100 175 332 267 210 385 ≈3.20
            125 382 317 260 465
            150 432 367 310 530
            200 532 467 410 700
            VBK61 100 100 VEK61 40 50 58 76.8 133 367 307 240 440 105 105 ≈3.39
            135 437 377 310 550
            185 537 477 410 710
            240 637 577 510 865
            125 100 158

            		 367 307 240 440 ≈3.54
            135 437 377 310 550
            185 537 477 410 710
            240 637 577 510 865
            150 100 183 367 307 240 440 ≈3.69
            135 437 377 310 550
            185 537 477 410 710
            240 637 577 510 865
            175 100 208

            		 367 307 240 440 ≈3.84
            135 437 377 310 550
            185 537 477 410 710
            240 637 577 510 865



            在选择安装高度时，应当参考表中实际安装高度HF值。                                架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
            如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
            拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

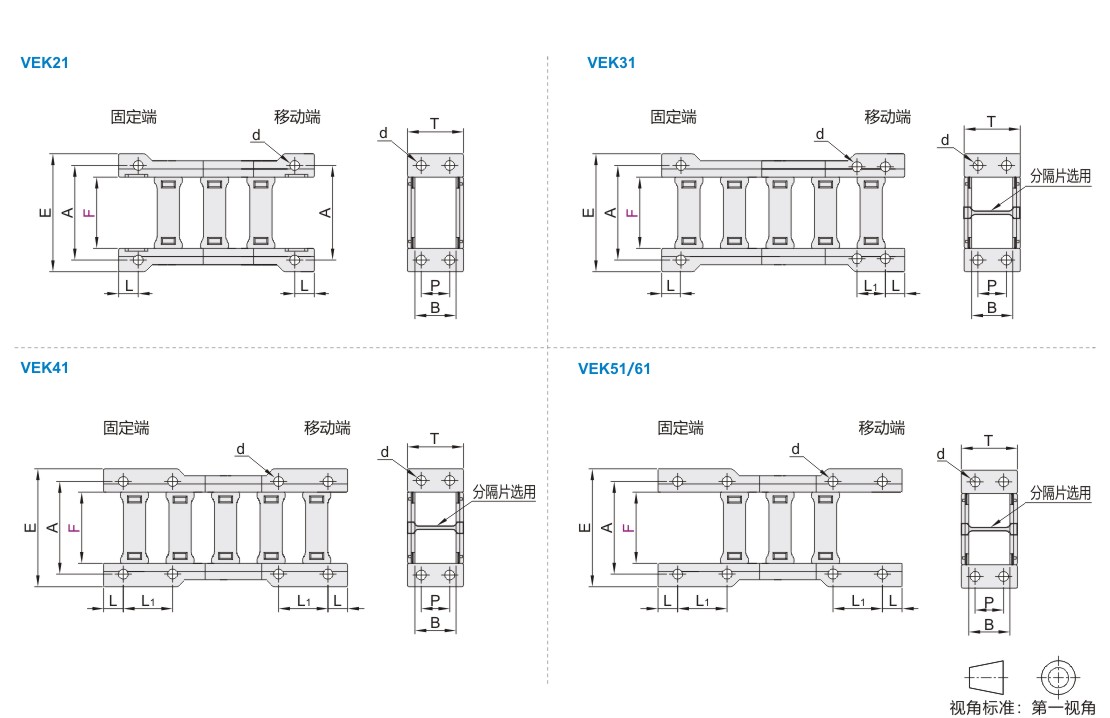

            接头

            型号 A E L L1 B T P d 适用拖链
            代码 内宽F
            VEK21 20   30.5   37  8  — 18  25.5  12  4.2  VBK21
            30   40.5   47
            40   50.5   57
            50   60.5   67
            60   70.5      77
            VEK31 30   44.5   54.5     11  12.5  28  38.8  16  5.4  VBK31
            50   64.5   74.5
            80   94.5  104.5
            120   134.5  144.5
            VEK41 50   65   77     12.5  22.5  39  53  22  7.2  VBK41
            60   75   87
            70   85   97
            80   95  107
            90  105  117
            VEK51 50   67    81     10  20  48  66.8  30  6.5  VBK51
            75   92  106
            100  117  131
            125  142  156
            150  167  181
            VEK61 100  123  139     20  35  58  76.8  35  8.7  VBK61
            125  148  164
            150  173  189
            175  198  214
