        怡合达 滚子轴承随动器 带侧板带内圈 可分离型

        品牌名称：

        怡合达

        条件筛选：

        材质 GCr15
        保持架 附带保持架型
        结构 分离型
        密封方式 轴承两面带橡胶密封圈
        内圈 带内圈
        外圈形状 圆柱型
        润滑方式 添加普通油脂
        侧板 带侧板
        d(内径) 10
        D(外径) 30
        B1(轴承厚度) 16
        种类筛选 滚子轴承随动器

        参数筛选：

        B1(轴承厚度)

        D(外径)

        d(内径)

        外圈形状

        密封方式

        产品型号：

        NAST10ZZUU-YIHEDA

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 密封圈 材质
            国标 相当
            NAST...ZZ-YIHEDA 带侧板内圈型
            		 圆柱型
            		 无
            		 GCr15
            		 SUJ2
            NAST...ZZUU-YIHEDA 有
            NAST...ZZR-YIHEDA 球面型 无
            NAST...ZZUUR-YIHEDA 有



            圆柱型D公差：

            D 公差
            19~30 0
            -0.009
            32~47 0
            -0.0011
            52~80 0
            -0.013
            85~90 0
            0.015



             球面型D公差：

             0
            -0.05





            带密封型工作温度-20°C~80℃，连续使用建议60℃以下：不带密封型工作温度-20℃~120℃，连续使用建议100℃以下。

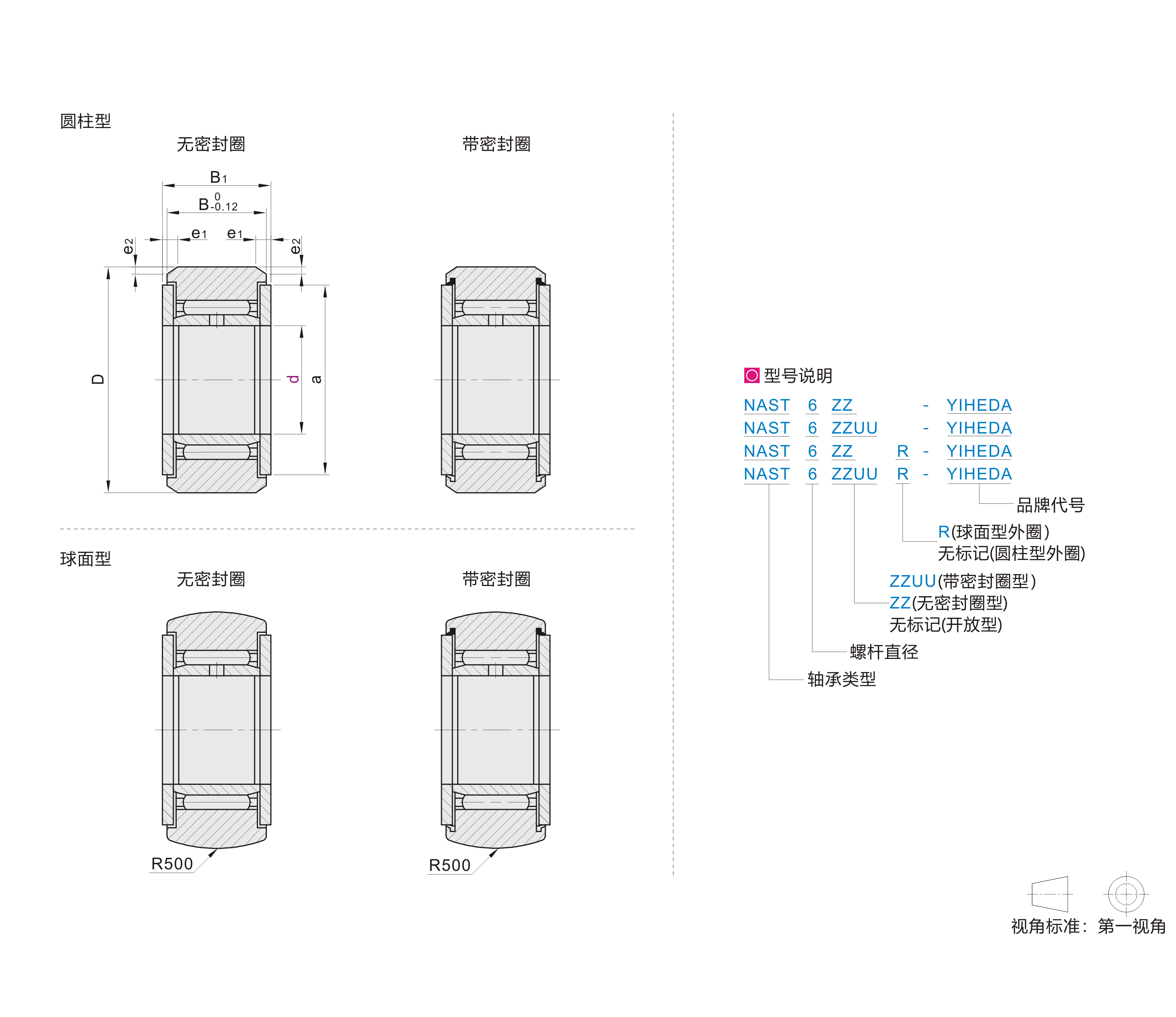

            参数图



            选型表

                                               型号
            		 D
            		 B1
            		 B
            		 a
            		     e1
            		 e2
            		 基本额定负荷(KN)
            		 极限转速
            (rpm)
            		 重量
            (g)
            代码 d
            		 Cr(动) Cor(静)

                圆柱型
            NAST...ZZ-YIHEDA
            NAST            ...ZZUU-YIHEDA


               球面型
            NAST...ZZR-YIHEDA
            NAST            ...ZZUUR-YIHEDA

            		 6    0
             -0.008             		 19  14  13.8   14      2.5  0.8  3.33  3.64  11200  24.5
            8  24      17.5  4.52  4.71  8400  39
            10  30  16  15.8      23.5  7.83  7.74  6720  65
            12  32      25.5  8.4  8.72  5600  75
            15  35   29  9.92  11.44  4480  83
            17  40  20  19.8      32.5     3   1  14.08  16.72  3950  135
            20    0
              -0.010            		 47   38  15.52  19.6  3360  195
            25  52   43  16.64  22.72  2690  225
            30  62  25
                         		 24.8      50.5      4  1.2  24.4  36.32  2240  400
            35    0
              -0.012            		 72      53.5  25.92  40.48  1920  550
            40  80  26  25.8      61.5  28.72  48.88  1680  710
            45  85      66.5  29.92  53.12  1500  760
            50  90   76  31.12  57.36  1340  830



              上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
            d6~d8规格为尼龙保持架，d8以上规格为钢制保持架。
