IKO（日本东晟） 凸轮轴承随动器 安装方式为内六角孔 微型
品牌名称：
IKO
条件筛选：
安装方式 内六角孔
密封方式 无密封
外圈形状 圆柱型
润滑方式 添加普通油脂
种类筛选 微型凸轮轴承随动器
参数筛选：
D(外径)
M(螺距)
d(内径)
保持架
材质
产品代码：
有 24 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 密封圈 | 材质 | 型号解析 | |||
| 国际 | 相当 | ||||||
| CFS...-IKO | 微型 | 圆柱型 | 带保持架 | 无 | GCr15 | SUJ2 | V（全滚针型）/无标记（带保持架型） F（不锈钢型）/无标记（轴承钢型） |
| CFS...V-IKO | 全滚针 | ||||||
| CFS...F-IKO | 带保持架 | 9Cr18Mo | SUS440C | ||||
| CFS...FV-IKO | 全滚针 | ||||||

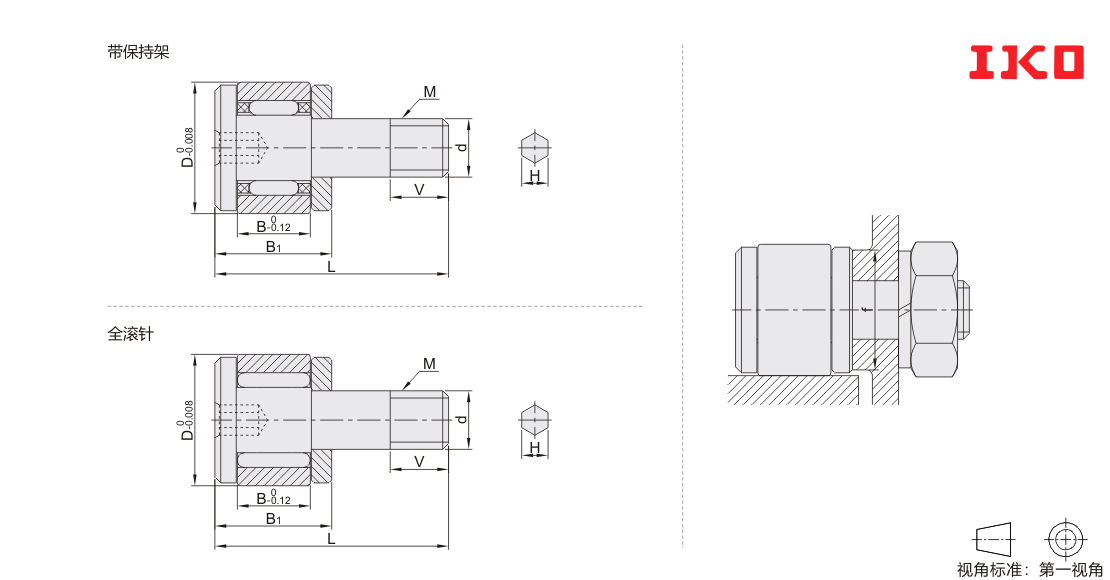

参数图
选型表
| 型号 |
d |
D |
M |
B |
B1 |
L |
V |
H |
f |
最大拧紧力矩 |
参考重量 （g） |
||
| 代码 | 规格 | ||||||||||||
| CFS...-IKO CFS...V-IKO CFS...F-IKO CFS...FV-IKO |
2 | 2 | 0 -0.006 |
4.5 | M2x0.4 | 2.5 | 4 | 8 | 2 | 0.9 | 4.3 | 9.1 | 0.6 |
| 2.5 | 2.5 | 5 | M2.5x0.45 | 3 | 4.5 | 9.5 | 2.5 | 4.8 | 18.7 | 1 | |||
| 3 | 3 | 6 | M3x0.5 | 4 | 5.5 | 11.5 | 3 | 1.3 | 5.8 | 33.5 | 2 | ||
| 4 | 4 | 0 -0.008 |
8 | M4x0.7 | 5 | 7 | 15 | 4 | 1.5 | 7.7 | 77.7 | 4 | |
| 5 | 5 | 10 | M5x0.8 | 6 | 8 | 18 | 5 | 2 | 9.6 | 158 | 7 | ||
| 6 | 6 | 12 | M6x1 | 7 | 9 | 21.5 | 6 | 2.5 | 11.6 | 268 | 13 | ||
| d | 基本额定载荷（N） | 最大静态容许负载（N） | ||||||||||
| Cr（动） | Cor（静） | |||||||||||
| 带保持架 | 全滚针 | 带保持架 | 全滚针 | 带保持架 | 全滚针 | |||||||
| 钢 | 不锈钢 | 钢 | 不锈钢 | 钢 | 不锈钢 | 钢 | 不锈钢 | 钢 | 不锈钢 | 钢 | 不锈钢 | |
| 2 | 288 | 230 | 768 | 614 | 202 | 161 | 734 | 587 | 202 | 161 | 229 | 229 |
| 2.5 | 428 | 342 | 1000 | 800 | 351 | 281 | 1080 | 862 | 351 | 281 | 360 | 360 |
| 3 | 629 | 504 | 1420 | 1140 | 611 | 488 | 1790 | 1430 | 484 | 484 | 484 | 484 |
| 4 | 1120 | 897 | 2370 | 1900 | 1120 | 894 | 3000 | 2400 | 919 | 894 | 919 | 919 |
| 5 | 1570 | 1250 | 3180 | 2540 | 1850 | 1480 | 4700 | 3760 | 1570 | 1480 | 1570 | 1570 |
| 6 | 2090 | 1670 | 4610 | 3690 | 2200 | 1760 | 6250 | 5000 | 2150 | 1760 | 2150 | 2150 |
安装时不要直接接触产品，避免汗液、水分附着轴承表面，后期使用需定期维护。
由于无表面处理，选用轴承钢时，轴承表面易生锈。如有防锈要求请选用不锈钢材质。
不锈钢材质非永不生锈，请注意环境洁净干燥，后期使用需定期维护。
安装孔公差推荐H6。
安装时，请严格遵守最大紧固扭矩，超过最大紧固扭矩会造成轴承卡死，螺纹损伤。
安装接触面直径应大于等于参数表中f尺寸，保证轴承有足够支撑面。
使用过程中由于振动或冲击螺母有可能松动，建议增加弹簧垫圈，使用双薄螺母或其他特殊放松螺母。
出厂前已填充润滑脂，无法二次补充润滑脂。
运行中出现润滑脂渗漏现象为正常现像，建议事先试运行，擦去渗漏的润滑脂。
工作温度-20~110℃，长期使用建议100℃以下。
-
