IKO（日本东晟） 滚子轴承随动器 带侧板带内圈 非分离型
品牌名称：
IKO
条件筛选：
材质 GCr15
结构 非分离型
内圈 带内圈
外圈形状 球面型
侧板 带侧板
种类筛选 滚子轴承随动器
参数筛选：
B1(轴承厚度)
D(外径)
d(内径)
保持架
密封方式
润滑方式
产品代码：
有 56 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 密封圈 | 材质 | 型号解析 | |||
| 国际 | 相当 | ||||||
| NART...R-IKO | 带侧板内圈非分离型 | 球面型 | 带保持架 | 无 | GCr15 | SUJ2 | UU（带密封圈型）/无标记（不带密封圈型） V（全滚针型）/无标记（带保持架型） |
| NART...UUR-IKO | 有 | ||||||
| NART...VR-IKO | 全滚针 | 无 | |||||
| NART...VUUR-IKO | 有 | ||||||

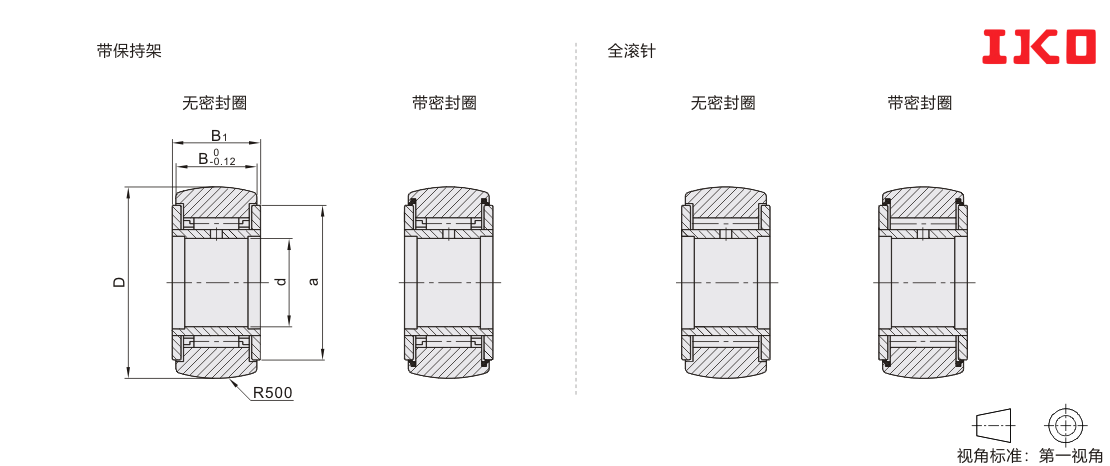

参数图
选型表
| 型号 |
d | D | B1 | B | a | 基本额定负荷（KN） | 最大静态容许负载 （KN） |
参考重量 （g） |
|||||||||
| Cr（动） | Cor（静） | ||||||||||||||||
| 代码 | 规格 | 带保持架 | 全滚针 | 带保持架 | 全滚针 | 带保持架 | 全滚针 | 带保持架 | 全滚针 | ||||||||
| NART...R-IKO NART...UUR-IKO NART...VR-IKO NART...VUUR-IKO |
5 | 5 | 0 -0.008 |
16 | 0 -0.05 |
12 | 0 -0.18 |
11 | 12 | 3.65 | 6.81 | 3.68 | 8.37 | 3.68 | 7.31 | 14.5 | 15.1 |
| 6 | 6 | 19 | 14 | 4.25 | 7.69 | 4.74 | 10.3 | 4.74 | 10.3 | 20.5 | 21.5 | ||||||
| 8 | 8 | 24 | 15 | 14 | 17.5 | 5.64 | 11.8 | 5.9 | 15.6 | 5.9 | 15.6 | 41.5 | 42.5 | ||||
| 10 | 10 | 30 | 23.5 | 8.03 | 15.6 | 7.54 | 18.1 | 7.54 | 17.5 | 64.5 | 66.5 | ||||||
| 12 | 12 | 32 | 25.5 | 8.58 | 16.8 | 8.47 | 20.5 | 8.47 | 18.6 | 71 | 73 | ||||||
| 15 | 15 | 35 | 19 | 0 -0.21 |
18 | 29 | 13.7 | 25.2 | 16.4 | 36.4 | 16.4 | 24 | 102 | 106 | |||
| 17 | 17 | 40 | 21 | 20 | 32.5 | 17.6 | 32 | 21 | 46.3 | 21 | 33.1 | 149 | 155 | ||||
| 20 | 20 | 0 -0.010 |
47 | 25 | 24 | 38 | 23 | 41.6 | 30.7 | 67.3 | 30.7 | 67.3 | 250 | 255 | |||
| 25 | 25 | 52 | 43 | 24.7 | 45.5 | 35.4 | 79.1 | 35.4 | 79.1 | 285 | 295 | ||||||
| 30 | 30 | 62 | 29 | 28 | 50.5 | 33.6 | 59.9 | 51.4 | 110 | 51.4 | 92.5 | 470 | 485 | ||||
| 35 | 35 | 0 -0.012 |
72 | 53.5 | 35.7 | 63.1 | 57.4 | 121 | 57.4 | 121 | 640 | 655 | |||||
| 40 | 40 | 80 | 32 | 0 -0.25 |
30 | 61.5 | 44.9 | 76.3 | 81.5 | 164 | 81.5 | 164 | 845 | 865 | |||
| 45 | 45 | 85 | 66.5 | 46.8 | 80.3 | 88.6 | 181 | 88.6 | 181 | 915 | 935 | ||||||
| 50 | 50 | 90 | 76 | 48.6 | 84.3 | 95.6 | 198 | 95.6 | 198 | 980 | 1010 | ||||||
安装时不要直接接触产品，避免汗液、水分附着轴承表面，后期使用需定期维护。
由于无表面处理，选用轴承钢时，轴承表面易生锈。
安装轴公差推荐g6/h6。
安装时，需注意勿将内圈的油孔装在负载域。油孔位于负载域会缩短轴承的使用寿命。
安装接触面直径应大于等于参数表中a尺寸，保证轴承有足够支撑面。
非分离型滚子轴承随动器因侧板是压入方式，安装时请勿推按侧板和外圈。如果推按侧板和外圈，可能会导致无法满足产品性能。
滚子轴承随动器为了避免轴向余力产生，需要设计轴向定位。
运行中出现润滑脂渗漏现象为正常现像，建议事先试运行，擦去渗漏的润滑脂。
带密封型已注入润滑脂，不带密封型未注入润滑脂，请适当润滑后使用。内圈设有润滑孔。润滑脂填充量建议为轴承内部空间的1/3~1/2左右。
补充润滑脂的周期视工况而定，带保持架型低速工况建议6个月补充一次润滑脂。
封入润滑脂型号为出光昭和壳牌（株）的爱万利润滑脂S2。
不带密封型工作温度-20~120℃，长期使用建议100℃以下；不带密封型工作温度-20~80℃，长期使用建议60℃以下。
-
