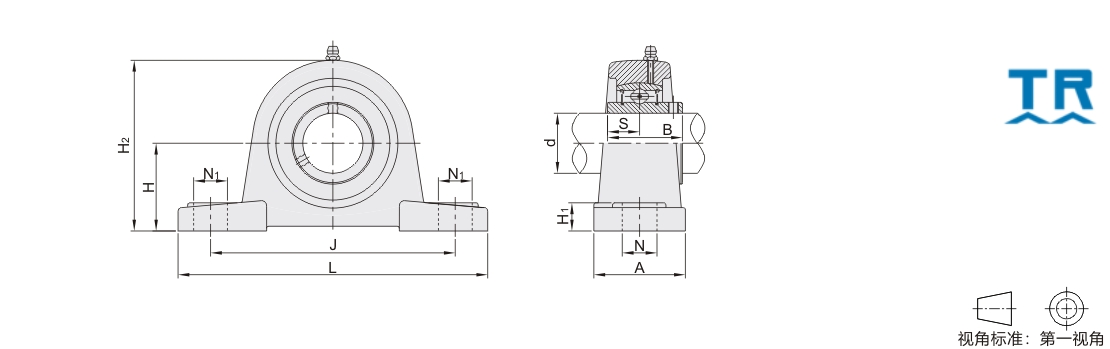

TR 带座轴承铸造型标准型立式座外球面球轴承

型号	d	H	L	J	A	N	N1	H1	H2	S	B	螺栓	紧定扭力（N·m）	额定负荷(N)		重量（Kg）
型号	d	H	L	J	A	N	N1	H1	H2	S	B	螺栓	紧定扭力（N·m）	动(Cr)	静(Cor)	重量（Kg）
UCP201S-TR	12	30.2	125	96	32	12	16	13	57	11.5	27.4	M10	12~21	9550	4780	0.53
UCP202S-TR	15															0.52
UCP203S-TR	17															0.51
UCP201-TR	12	30.2	127		37	13	19	14	60.7	12.7	31			12800	6650	0.72
UCP202-TR	15															0.70
UCP203-TR	17															0.69
UCP204-TR	20	33.3					16		65							0.69
UCP205-TR	25	36.5	140	105	38		19	15	71	14.3	34			14000	7880	0.82
UCP206-TR	30	42.9	160	121	44	14		16	83	15.9	38.1	M12	21~37	19500	11200	1.22
UCP207-TR	35	47.6	167	126	48	15		17	93	17.5	42.9			25700	15200	1.61
UCP208-TR	40	49.2	180	136	52		21	18	100	19	49.2			29600	18200	1.99
UCP209-TR	45	54	190	146	54		21	20	108		49.2			31850	20800	2.36
UCP210-TR	50	57.2	204	159	57	19	22	21	114		51.6	M16	53~93	35100	23200	2.73
UCP211-TR	55	63.5	217	172	60		22	22	126	22.2	55.6			43550	29200	3.42
UCP212-TR	60	69.9	238	186	66		25	24	138	25.4	65.1			47800	32800	4.66
UCP213-TR	65	76.2	262	203	70	23	29	26	151	25.4	65.1	M20	105~190	57200	40000	5.95
UCP214-TR	70	79.4	266	210	72	23		27	157	30.2	74.6			60800	45000	6.56
UCP215-TR	75	82.6	274	217	74	25		28	164	33.3	77.8			66000	49500	7.43
UCP216-TR	80	88.9	292	232	78		30	30	175	33.3	82.6			71500	54200	8.83
UCP217-TR	85	95.2	310	247	83			32	187	34.1	85.7			83200	63800	10.80
UCP218-TR	90	101.6	326	262	88	27		33	200	39.7	96	M22	145~260	95900	71500	12.80
UCP220-TR	100	115	380	305	95	30	36	40	225	42	108	M24	165~260	122000	92800	26.30
UCP305-TR	25	45	173	132	45	17	20	15	85	15	38	M14	34~60	22360	11500	1.46
UCP306-TR	30	50	180	140	49		20	16	95	17	43			27000	15200	1.80
UCP307-TR	35	56	210	160	56		25	19	106	19	48			33500	19200	2.98
UCP308-TR	40	60	218	170	62	18	25	19	116	19	52			40560	24000	3.33
UCP309-TR	45	67	244	190	66	20	26	23	129	22	57	M16	53~93	53000	31800	4.41
UCP310-TR	50	75	271	212	74		30	26	143	22	61			61750	37800	6.10
UCP311-TR	55	80	300	236	80		32	29	154	25	66			71500	44800	7.65
UCP312-TR	60	85	325	250	85	23	35	31	164	26	71	M20	105~190	81600	51800	9.20
UCP313-TR	65	90	335	260	90	25	38	33	176	30	75	M20	105~190	93860	60500	11.3
UCP314-TR	70	95	360	280	93	27	40	34	187	31	78	M22	145~260	104260	68000	13.0
UCP315-TR	75	100	380	290	100			35	198	32	82			113360	76800	15.9
UCP316-TR	80	106	400	300	105			37	210	34	86			122850	86500	17.7
UCP317-TR	85	112	420	320	110	33	45	40	220	40	96	M27	270~480	132600	96500	20.5
UCP318-TR	90	118	430	330	110	33	45	45	235	40	96	M27	270~480	143000	108000	25.1
UCP319-TR	95	125	470	360	120	36	50	45	250	41	103	M30	360~650	156000	122000	31.8
UCP320-TR	100	140	490	380	120	36	50	50	275	42	108	M30	360~650	171600	140000	37.2
UCP322-TR	110	150	520	400	140	40	55	55	300	46	117	M33	490~890	158000	178000	50.6
UCP324-TR	120	160	570	450				65	320	51	126			175000	208000	54.5
UCP326-TR	130	180	600	480				75	355	54	135			195000	242000	68.4
UCP328-TR	140	200	620	500				75	390	59	145			212000	272000	82.1
