图片仅供参考，请以已选的规格为准
TR 带座轴承 铸造型 标准型 窄型立式座外球面球轴承
品牌名称：
TR
条件筛选：
产品名称 窄型立式带座轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 窄立式
轴承座材质 HT200灰铸铁
产品代码：
有 16 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
||
| 轴承座 | 轴承 | |||
| UCPA...-TR | 窄型立式座外球面球轴承 | HT200灰铸铁 | GCr15 | |

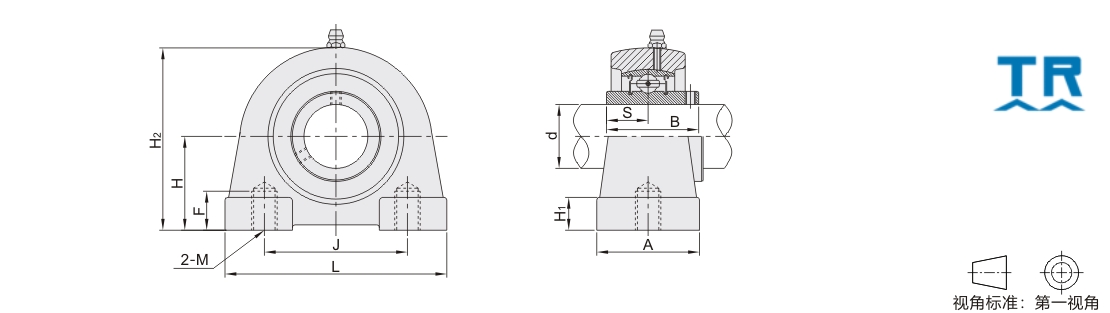

参数图
选型表
| 型号 | d | H | L | J | A | H2 | H1 | S | B | F | M | 紧定扭力 （N·m） |
额定负荷(N) | 重量 （Kg） |
|
| 动(Cr) | 静(Cor) | ||||||||||||||
| UCPA201S-TR | 12 | 30.2 | 70 | 48 | 36 | 57 | 10 | 11.5 | 27.4 | 9 | M8 | 6~10 | 9550 | 4780 | 0.41 |
| UCPA202S-TR | 15 | 0.40 | |||||||||||||
| UCPA203S-TR | 17 | 0.39 | |||||||||||||
| UCPA201-TR | 12 | 30.2 | 76 | 52 | 40 | 62 | 11 | 12.7 | 31 | 13 | M10 | 12~21 | 12800 | 6650 | 0.61 |
| UCPA202-TR | 15 | 0.59 | |||||||||||||
| UCPA203-TR | 17 | 0.58 | |||||||||||||
| UCPA204-TR | 20 | 0.56 | |||||||||||||
| UCPA205-TR | 25 | 36.5 | 84 | 56 | 38 | 72 | 12 | 14.3 | 34 | 15 | 14000 | 7880 | 0.75 | ||
| UCPA206-TR | 30 | 42.9 | 94 | 66 | 48 | 84 | 13 | 15.9 | 38.1 | 18 | M14 | 34~60 | 19500 | 11200 | 1.11 |
| UCPA207-TR | 35 | 47.6 | 110 | 80 | 95 | 17.5 | 42.9 | 20 | 25700 | 15200 | 1.51 | ||||
| UCPA208-TR | 40 | 49.2 | 116 | 84 | 54 | 100 | 19 | 49.2 | 29600 | 18200 | 1.79 | ||||
| UCPA209-TR | 45 | 54.2 | 120 | 90 | 60 | 108 | 25 | 31850 | 20800 | 2.16 | |||||
| UCPA210-TR | 50 | 57.2 | 130 | 94 | 116 | 14 | 51.6 | M16 | 53~93 | 35100 | 23200 | 2.65 | |||
| UCPA211-TR | 55 | 63.5 | 140 | 104 | 66 | 125 | 22.2 | 55.6 | 43550 | 29200 | 2.74 | ||||
| UCPA212-TR | 60 | 69.9 | 150 | 114 | 68 | 138 | 15 | 25.4 | 65.1 | 47800 | 32800 | 4.12 | |||
| UCPA213-TR | 65 | 76.2 | 160 | 124 | 70 | 150 | 57200 | 40000 | 5.13 | ||||||
-
