FSB（福山） 带座轴承 铸造型 标准型 带悬挂式座外球面球轴承
品牌名称：
FSB
条件筛选：
产品名称 带悬挂式座外球面轴承
轴承材质 GCr15
制作工艺 铸造型
轴承座凹球面公差 过渡配合
轴承座外形 悬挂式型
轴承座材质 HT200灰铸铁
产品代码：
有 10 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
材质 | |
| 轴承座 | 轴承 | ||
| UCFB...-FSB | 带悬挂式座外球面轴承 | HT200灰铸铁 | GCr15 |

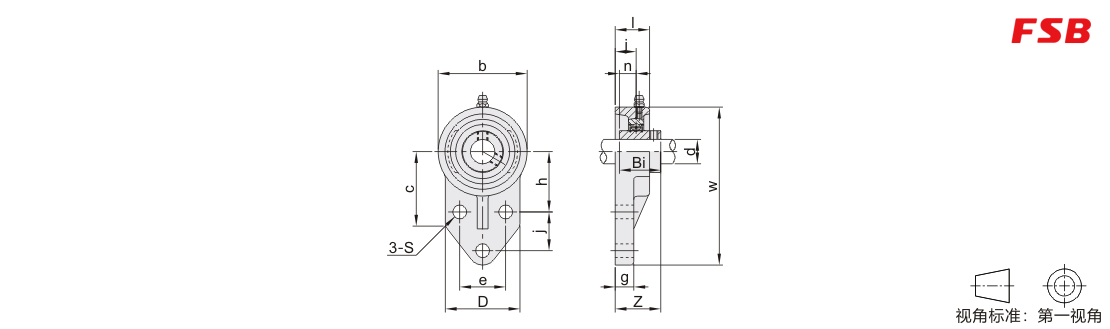

参数图
选型表
| 型号 | d |
w |
b |
c |
D |
l |
S |
g |
h |
j |
e |
i |
Z |
Bi |
n |
螺栓 |
紧定扭力 (N·m) |
额定负载(N) |
重量 (Kg) |
|
| Cr(动) | Cor(静) | |||||||||||||||||||
| UCFB201-FSB | 12 | 110 | 62 | 52 | 52 | 25.5 | 10 | 12 | 42 | 27 | 32 | 15 | 33.3 | 31 | 12.7 | M8 | 8 | 12800 | 6650 | 0.64 |
| UCFB202-FSB | 15 | |||||||||||||||||||
| UCFB203-FSB | 17 | |||||||||||||||||||
| UCFB204-FSB | 20 | |||||||||||||||||||
| UCFB205-FSB | 25 | 116 | 68 | 56 | 27 | 13 | 45 | 34 | 16 | 35.7 | 34 | 14.3 | 14000 | 7880 | 0.68 | |||||
| UCFB206-FSB | 30 | 132 | 80 | 55 | 65 | 31 | 50 | 29 | 40 | 18 | 40.2 | 38.1 | 15.9 | 19500 | 11200 | 0.92 | ||||
| UCFB207-FSB | 35 | 144 | 90 | 62 | 70 | 34 | 15 | 55 | 32 | 46 | 19 | 44.4 | 42.9 | 17.5 | 25700 | 15200 | 1.30 | |||
| UCFB208-FSB | 40 | 164 | 100 | 72 | 78 | 36 | 12 | 16 | 60 | 41 | 50 | 21 | 51.2 | 49.2 | 19 | M10 | 17 | 29600 | 18200 | 1.80 |
| UCFB209-FSB | 45 | 175 | 106 | 76 | 80 | 38 | 18 | 65 | 43 | 54 | 22 | 52.2 | 31850 | 20800 | 2.00 | |||||
| UCFB210-FSB | 50 | 186 | 114 | 82 | 86 | 40 | 68 | 46 | 58 | 54.6 | 51.6 | 35100 | 23200 | 2.30 | ||||||
-
